弧形活塞连接卡箍结构三维造型

　　这套弧形卡箍类零件的建模工作，最初是在梳理手持通讯终端外接夹持组件的配套结构时启动的。现场调试工位上，运维人员需要把信号增强模块、便携天线底座或者巡检记录仪快速固定在通讯杆、设备护栏或者管状支架上，传统整环抱箍要穿入整根杆件、对位螺栓耗时久，在高空塔架或者狭窄机柜旁操作很不方便，因此半开式弧形夹持件就成了这类场景里的常用结构。

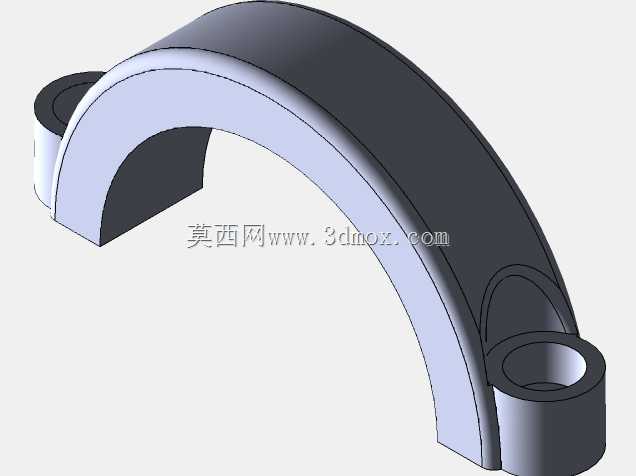

　　从实际装配逻辑来看，这个零件的主体是大弧度弯曲的带状本体，弧面曲率按照常用通讯安装杆件的外径做匹配，内弧面贴合被夹持圆管外壁，依靠抱紧时的接触面摩擦力承担挂载载荷。弧带两端延伸出带同轴通孔的圆柱凸台，两个孔位作为铰接轴的安装位：其中一侧凸台可以和配套锁紧压块穿轴连接，让压块绕轴翻转，另一侧凸台则对应快拆螺杆或者卡扣的锁紧位，扣合后只需要拧紧单侧紧固件，就能让半环抱箍和压块围成完整闭环，把杆件牢牢夹住，不需要把整串零件从杆件端部套入，在已布线、已挂载设备的杆体上加装或者拆卸都十分便捷。

　　建模过程中首先要锁定的核心尺寸是弧形本体的内曲率半径，这个参数直接决定了适配的管外径范围：曲率过小会导致抱箍无法贴紧大直径杆件，接触仅集中在弧带两条棱边，局部压强过大容易压伤杆件表面防腐层；曲率过大则抱箍和小管径杆件之间存在间隙，锁紧后会出现晃动，挂载通讯设备时遇到风振容易产生位移。弧带的壁厚需要结合材质特性权衡，若采用冲压钣金工艺，壁厚要兼顾弯曲成型时不起皱、锁紧时不发生塑性变形；若采用机加工或者注塑成型，则可以在弧带外侧面做局部加厚筋条，在不显著增加整体重量的前提下提升抗弯刚度，避免拧紧锁紧件时弧带被撑开变形。

　　两端的铰接凸台是结构受力的关键位置，建模时不能简单把圆柱和弧带做直角拼接，必须在衔接位置做平滑过渡圆角，分散轴孔受拉时的应力集中——实际失效案例里，这类抱箍大多不是弧带本体断裂，而是凸台和弧带的衔接根部在反复拆装、长期风载振动下出现裂纹。孔位的同轴度需要在装配层级里校验，两个凸台的通孔轴线必须重合，且轴线方向和弧形本体的对称平面保持垂直，否则铰接轴穿入后会出现卡滞，压块无法顺畅翻转，强行打紧螺栓还会别弯轴件。孔的内径按照铰接轴的公差配合设置，保留合理转动间隙的同时避免旷量过大，防止锁紧时压块偏移导致夹持力偏载。

　　在安装边界层面，这个弧形件的外轮廓包络要和配套压块、锁紧螺栓的运动空间一起做干涉检查：抱箍打开状态下压块绕轴翻转的行程范围内，不能和被夹持杆件上已有的接头、走线卡扣发生碰撞；凸台的外圆高度要超出弧带侧面，保证铰接轴穿入后两端有足够的支撑长度，不会从孔位中滑脱。零件内侧弧面可以根据使用场景增设浅防滑纹或者弹性垫层卡槽，增加和杆件表面的摩擦力，同时避免金属件直接接触通讯杆的漆面造成刮损。

　　这类结构除了通讯杆件夹持之外，也常移植到轻型设备的管路固定、线束总成捆扎、小型机载附件挂载等场景，建模时把弧段曲率、孔位间距、壁厚参数做成可变量化配置，后续适配不同管径的安装需求时，只需要调整对应参数再重建过渡特征，就能快速衍生出同系列不同规格的卡箍零件，不需要从头绘制草图，能大幅减少后续选型改型的重复工作量。
