内燃机活塞结构三维数模

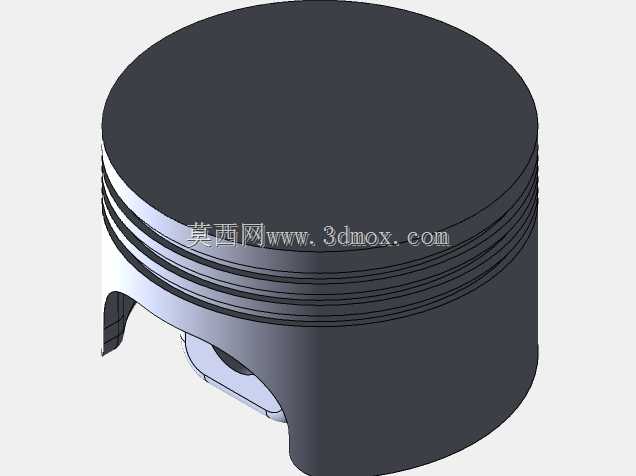

　　该三维数模围绕内燃机往复运动核心零件活塞展开，完整呈现了活塞的头部环带、裙部导向结构、活塞销安装座以及侧向切口等关键几何特征，适合用于发动机结构学习、装配关系校核、运动干涉检查和教学演示。模型主体采用圆柱式活塞布局，顶面为平整承压面，可承受燃烧室内燃气压力，并将作用力通过活塞销传递给连杆，最终带动曲轴完成旋转输出。

　　从实际使用场景看，这类零件广泛存在于小型汽油机、柴油机、空压机以及部分往复式动力设备中。活塞在气缸内做高速往复运动，工作过程中同时承受热负荷、机械冲击、侧向压力和摩擦作用，因此结构设计不能只关注外形，还必须兼顾密封、导热、导向、减重和装配间隙。数模中头部外侧设置多道环形槽，用于安装气环和油环。气环主要负责密封燃烧气体，减少高压气体向曲轴箱泄漏；油环则用于刮除气缸壁上多余润滑油，避免机油进入燃烧室，同时保留必要油膜以降低摩擦。

　　环槽区域的轴向宽度、槽底直径和槽间筋带厚度都直接影响活塞环的工作稳定性。若环槽位置过于靠近顶面，热负荷会明显升高；若环带过长，又会压缩裙部导向长度，影响活塞在气缸内的姿态控制。该模型在头部连续布置多道环槽，能够体现典型活塞压缩高度与环组排布之间的平衡关系。设计时通常需要根据缸径、行程、转速和燃烧压力确定环组数量，并在三维环境中检查活塞环开口、环槽侧壁以及缸套之间的配合关系。

　　活塞裙部并非单纯的圆柱实体，而是承担导向和承受侧推力的重要部位。发动机做功过程中，连杆摆动会对活塞产生横向分力，裙部外圆与气缸壁接触后可限制活塞倾斜，保证活塞销、连杆小头和缸套之间的运动关系稳定。数模裙部下方保留了销座两侧的开口结构，这种结构有利于活塞销装配，也为连杆小头在往复运动中提供摆动空间。进行整机布置时，需要重点校核连杆在上止点、下止点及最大摆角位置是否与活塞内腔、销座加强筋发生干涉。

　　活塞销座位于裙部内侧，是载荷传递的关键区域。燃气压力作用于活塞顶面后，载荷经由顶板、内腔支撑结构汇聚到销座，再通过活塞销传给连杆。销孔轴线与活塞轴线之间的垂直度、销孔中心到顶面的压缩高度、销座与内腔过渡圆角，都会影响应力分布。若销座边缘过渡过硬，容易在高负荷工况下形成应力集中；若销座过于厚重，则会增加活塞质量，增大往复惯性力，不利于高速运行。该数模对销座和裙部连接区域进行了实体表达，可作为进一步开展轻量化筋板设计或有限元受力分析的基础。

　　外形尺寸方面，活塞外径需要与气缸内径形成明确配合边界。常温装配状态下，活塞与缸套之间必须保留热膨胀间隙，间隙过小会在热机后出现拉缸或卡滞，间隙过大则会产生敲缸、噪声和密封不良。活塞总高度决定了其导向能力和压缩高度，顶面到销孔中心的距离影响燃烧室容积、压缩比以及气门避阀空间。对于带气门凹坑或燃烧室凹坑的机型，还需在顶面增加避让结构；本模型顶面较平整，更适合作为基础活塞结构进行二次改型。

　　建模思路上，该零件适合采用回转体草图建立主体轮廓，再通过切除特征生成环槽、销孔和下部让位空间。环槽可使用旋转切除或圆周阵列方式保证截面一致；销孔应与裙部内腔、连杆运动包络同步检查；下部开口则需要结合连杆小头宽度和摆动角度确定边界。完成零件建模后，可将活塞、活塞环、活塞销、连杆、缸套和曲轴按装配约束组合，验证活塞在上行、下行及换向过程中的间隙变化。

　　在工程应用中，该结构不仅服务于动力设备本体设计，也可用于维修测绘、课程设计、拆装培训和动画演示。通过三维模型可以直观看到活塞如何在缸套内往复运动，活塞环如何随活塞进入环槽，活塞销如何连接连杆，以及裙部如何承受侧向力。对于结构设计人员而言，后续还可在此基础上补充材料属性、热膨胀参数、环组弹力、销孔配合公差和表面涂层等工程信息，使外观数模进一步转化为可用于工艺分析和性能评估的设计模型。
