温室大棚斜撑杆抱箍式连接构件

　　该构件为设施农业温室骨架系统中的斜向杆件连接节点，主要承担拱杆与纵向立柱之间的夹角传力任务，在连栋温室、日光温室以及单体塑料大棚的现场装配中使用频率较高。大棚骨架在受风载、雪载以及覆膜张紧力作用时，拱架与立柱交接位置会同时承受弯矩、轴向压力和反复的侧向扰动，普通直套管无法适应非正交的杆件夹角，该连接件通过一体弯折的分叉抱箍结构，将两段不同走向的圆管在节点处锁紧，使骨架形成稳定的空间桁架传力路径。

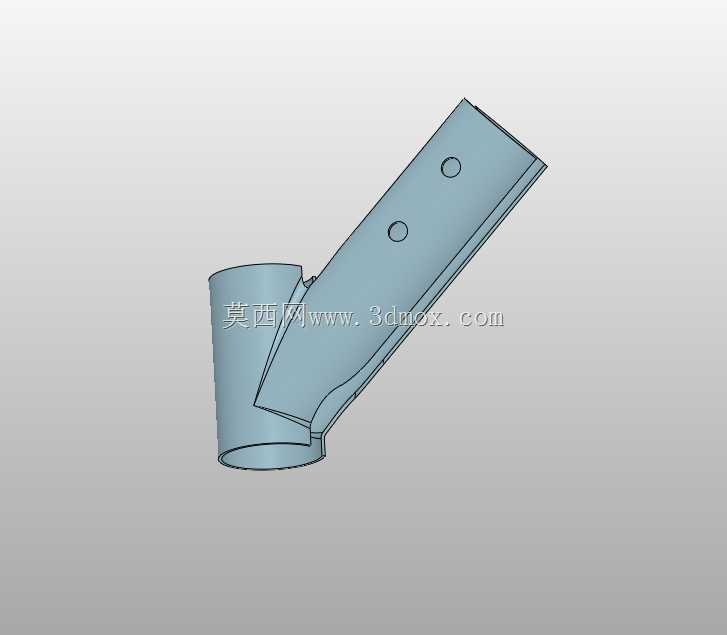

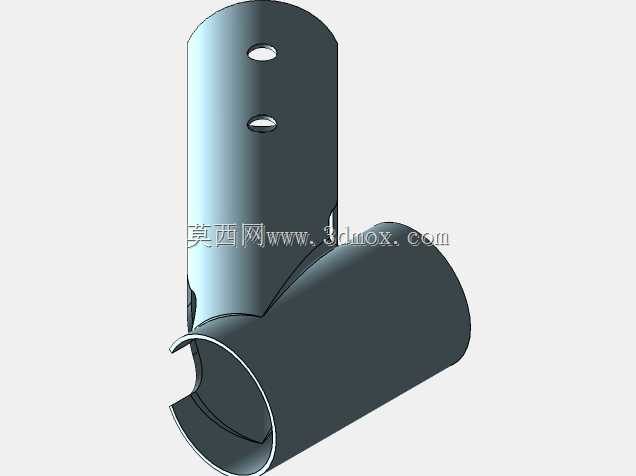

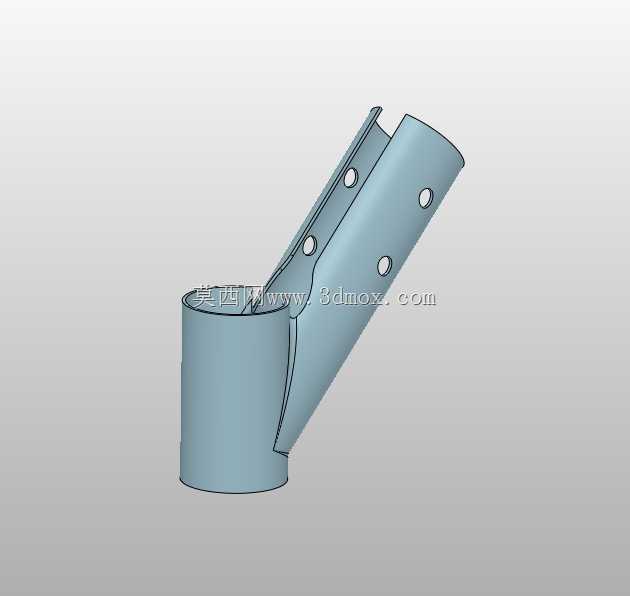

　　从结构形态看，零件采用薄钢板冲压折弯成型，下半段为完整的圆筒抱箍，用于套入竖直方向的立柱钢管，筒体沿轴向预留一条开口缝，配合螺栓收紧时可产生微量弹性变形，从而抱紧管外壁；上半段沿斜向延伸出两片对称的包耳，包耳贴合在斜向拱杆或撑杆的外圆面上，板面上分布的多个圆孔用于穿装自攻螺钉或螺栓，实现与斜管的多点固定。斜段与直段之间的过渡区采用连续曲面弯折，没有额外焊接拼缝，这一处理方式既减少了冲压后的应力集中，也避免了田间高湿环境下焊缝位置优先锈蚀的问题。

　　建模过程中需要重点还原抱箍内径与常用大棚钢管外径的配合关系。设施农业中立柱普遍采用外径25至32毫米的热镀锌圆管，斜撑杆多选用20至25毫米规格，因此直筒段内孔按基准管外径加0.5至1毫米间隙设计，保证现场套入时既能顺畅滑移定位，又不会因间隙过大造成锁紧后晃动。斜向包耳的张开角度依据拱架斜率确定，常见温室拱脚处撑杆与立柱夹角在25度至45度之间，模型中两臂的折弯角取中间常用值，设计者在二次修改时可通过调整折弯角度参数适配不同棚型。板厚方向按1.5至2毫米镀锌板取值，折弯内圆角取略大于板厚，防止冲压时外侧拉伸开裂。

　　安装边界方面，直筒抱箍的轴向长度需要覆盖立柱上至少三倍管径的接触范围，以分散螺钉压紧力并避免管面局部压陷；斜段包耳上的孔位沿杆件轴向错开布置，相邻孔间距保持在20毫米以上，防止多颗螺钉拧紧时板边互相干涉。开口缝宽度设计为3至5毫米，缝端预留小圆孔止裂，这是冲压件设计中常见的工艺细节，能够显著降低长期振动下缝口撕裂的风险。模型中所有孔位均做了通孔还原，边缘翻边与折弯让位也按真实冲压件表达，导入工程图后可直接展开计算坯料尺寸。

　　现场使用时，先将直筒段沿立柱套入到拱脚连接高度，再把斜撑杆穿入两包耳之间的V形夹持区，调整棚架弧度与对角线尺寸后，先紧固抱箍开口处的螺栓使筒体收缩抱紧立柱，随后依次打入包耳上的紧固螺钉，将斜杆与连接板锁为一体。这种节点相比传统焊接大棚，省去了现场动火作业，镀锌层不被破坏，农户在更换损坏杆件或拆棚搬迁时也可重复拆装，综合维护成本更低。

　　从受力角度校核，斜向荷载通过包耳上的多颗螺钉以剪切形式传入连接板，再经折弯过渡区传递到直筒抱箍，最终由抱箍与立柱之间的摩擦力以及径向螺钉承担。折弯过渡圆角处是整个零件的高应力区，建模时保留了圆滑曲面而不是尖角拼接，便于后续导入有限环环境施加雪载工况，观察板件的屈曲与螺钉孔边的应力分布。对于大跨度温室，可在此结构基础上加厚板材或增加一排包耳孔位，以提升节点的抗倾覆能力。

　　该模型完整表达了冲压折弯类温室连接件的典型构造：圆柱抱箍、开口收缩缝、斜向双包耳、多点紧固孔以及止裂孔工艺特征，结构简洁却覆盖了管材夹持、角度适配、防腐与装配工艺等多方面工程考量，可作为大棚骨架节点设计、五金冲压件展开以及农业设施结构教学的参考样件。
