法兰式油箱液位传感显示装置结构

　　这套结构面向储液容器的液位监测场景，常见于液压站、润滑系统、小型燃油箱、工艺储罐以及需要就地读取液位的设备舱内。装置把机械安装接口、传感探测部分、信号处理电路板和显示窗口整合在同一轴向上，外侧通过方形法兰与箱体壁面固定，内侧电子元件集中布置在圆筒形壳体后方，形成从油箱壁到观测面的完整功能单元。现场使用时，操作人员不必打开箱盖或外接仪表，就可以在设备旁直接确认液位状态；对于空间紧凑、管路密集的机组，这种一体化布置能够减少外部走线和独立仪表支架，也便于在检修时整体拆换。

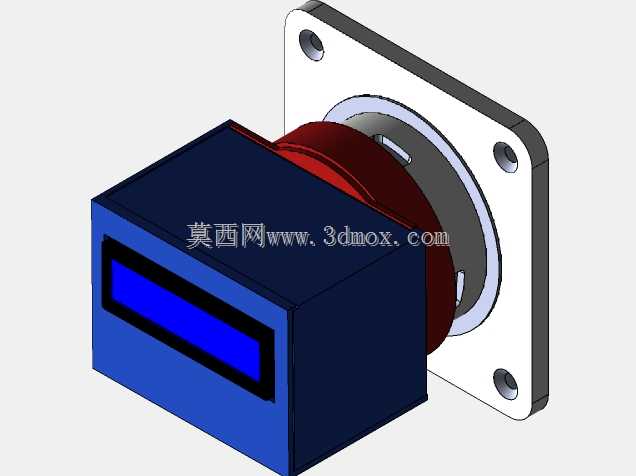

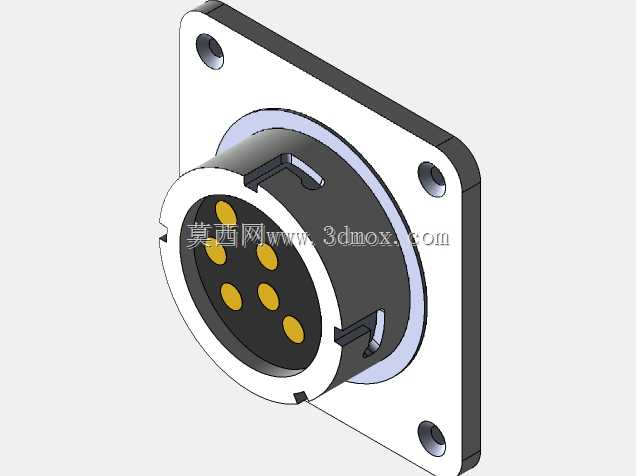

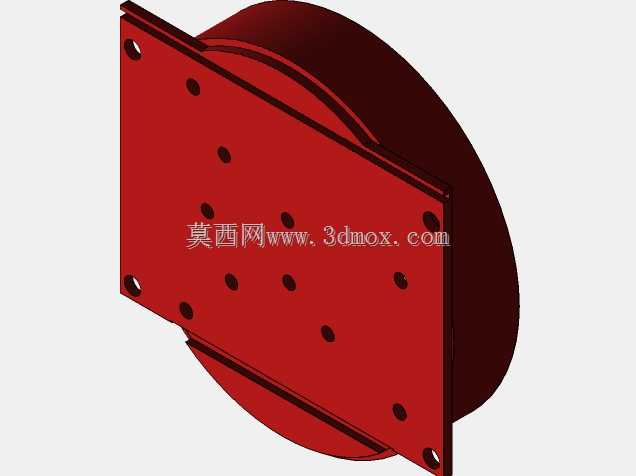

　　从结构边界看，前端方形法兰承担主要定位和密封任务，四个角部通孔对应螺栓压紧安装，法兰背面可贴合密封垫或O形圈，防止储液介质沿安装孔渗出。法兰中心延伸出圆筒形探头仓，圆筒外径决定伸入箱体内部的占用半径，设计时需要避开油箱内隔板、吸油管、回油管和加强筋。圆筒端部与内部探测元件之间保留了装配台阶，既可以限制探测件轴向位置，也能为灌封、隔圈或挡圈提供承托面。方形法兰的外轮廓比圆筒直径大，安装时对箱壁开孔具有覆盖作用，对开孔边缘的加工误差有一定容忍度，但法兰背面的平面度仍需控制，避免压紧后局部翘曲造成渗漏。

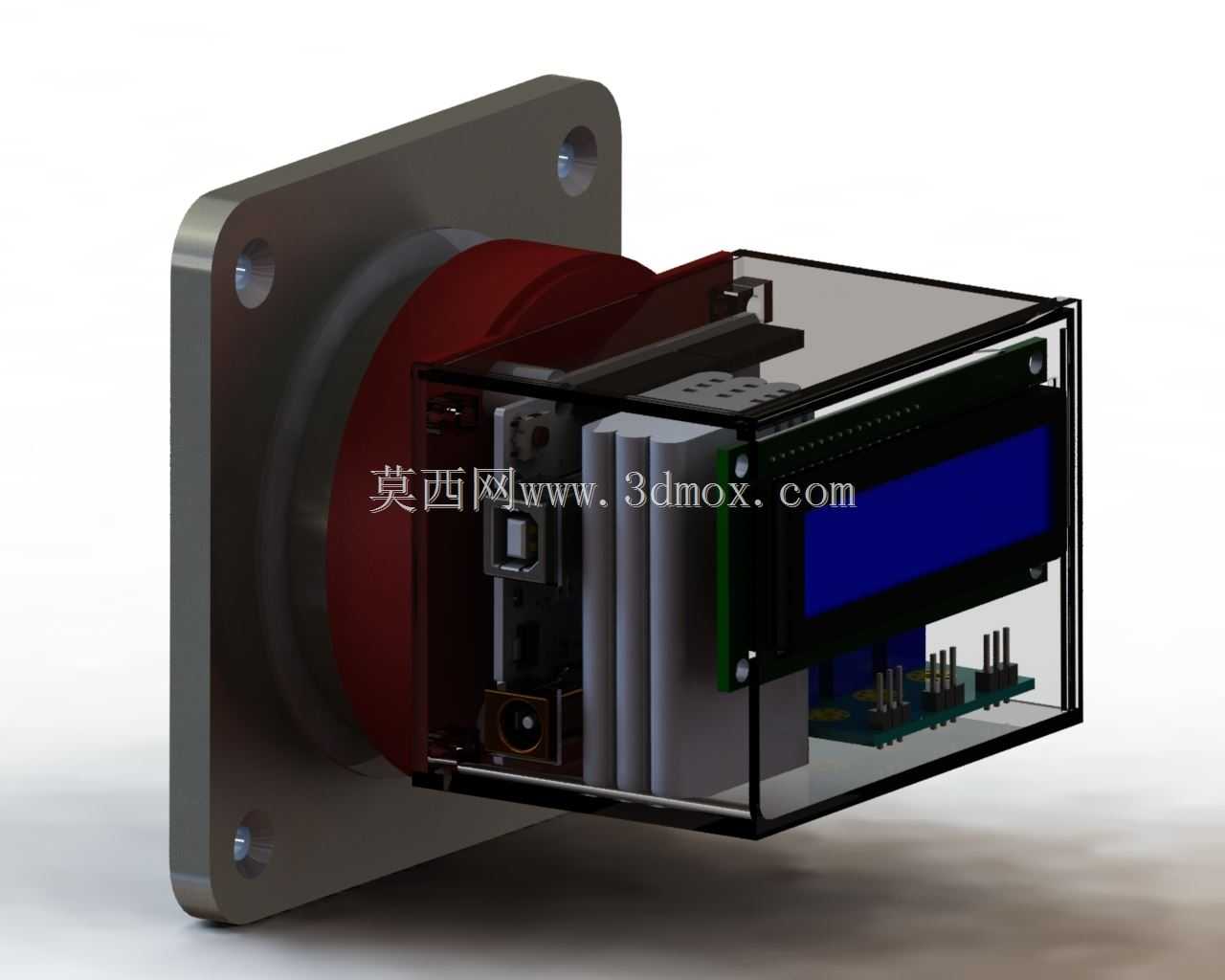

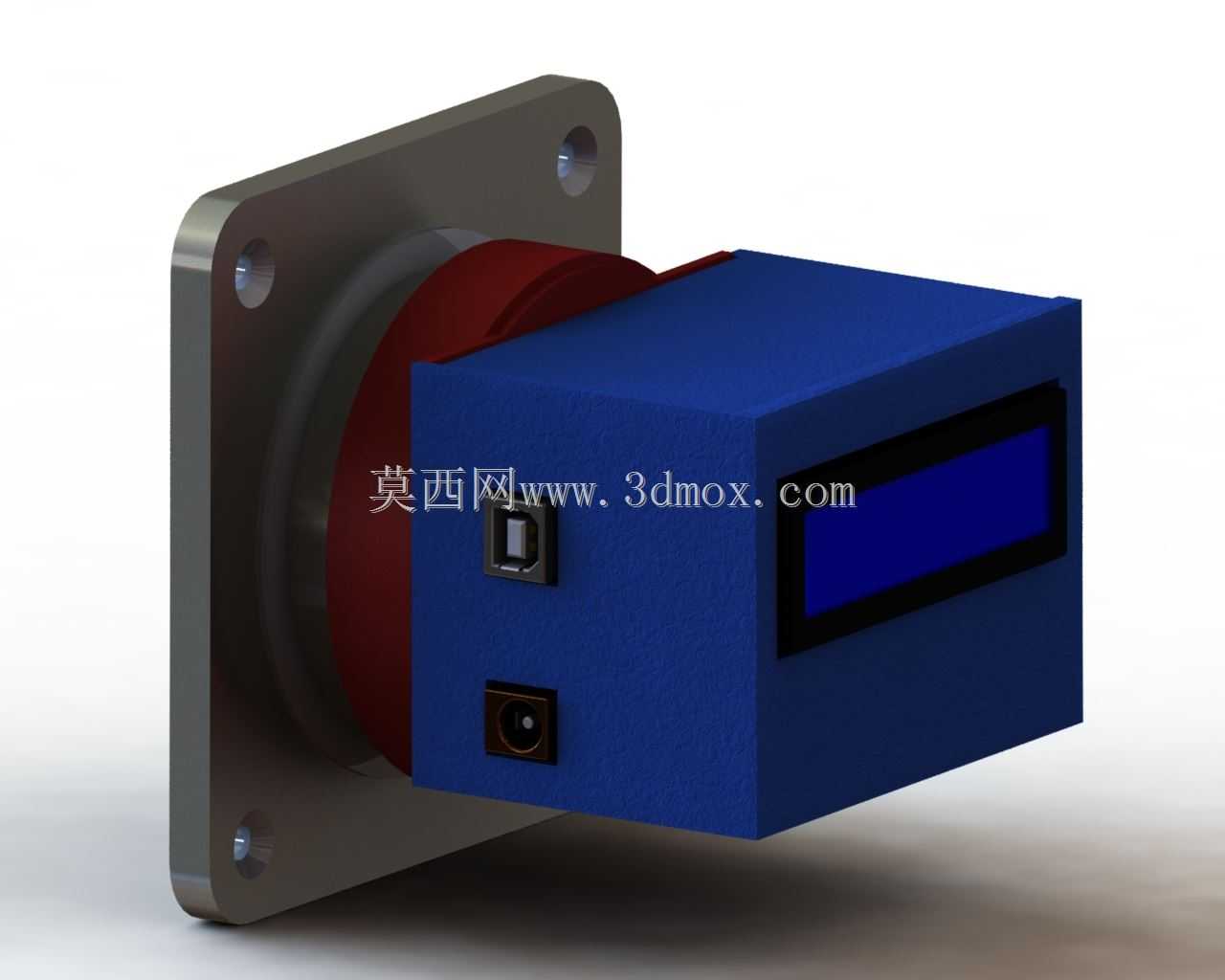

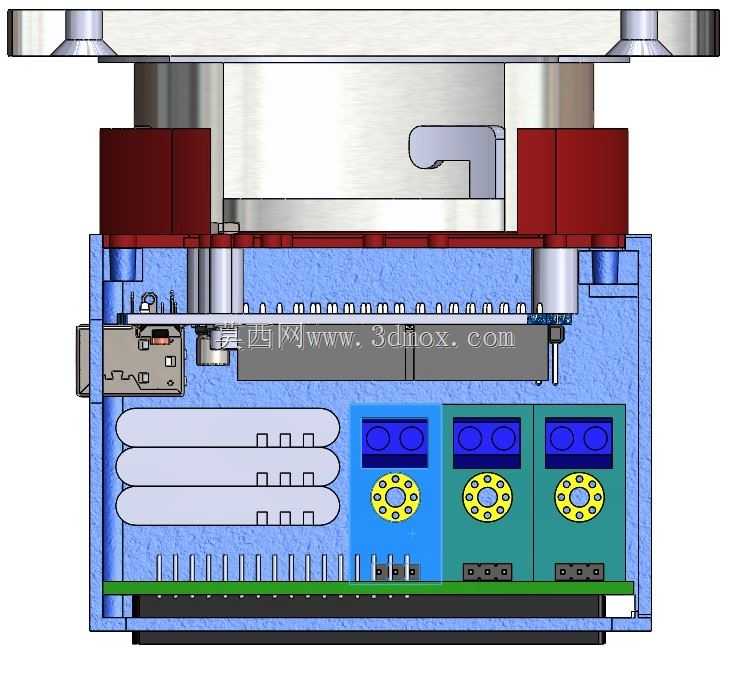

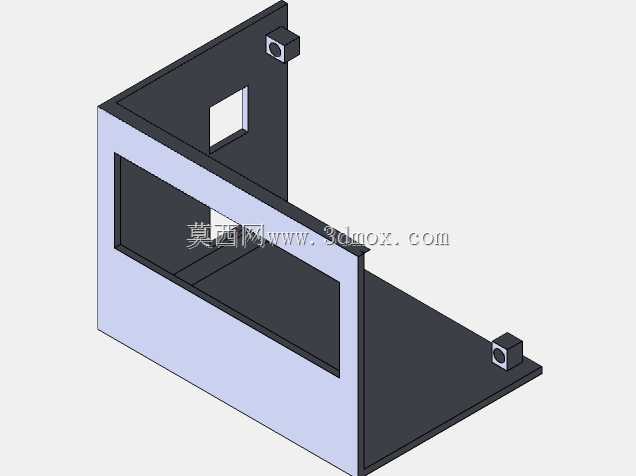

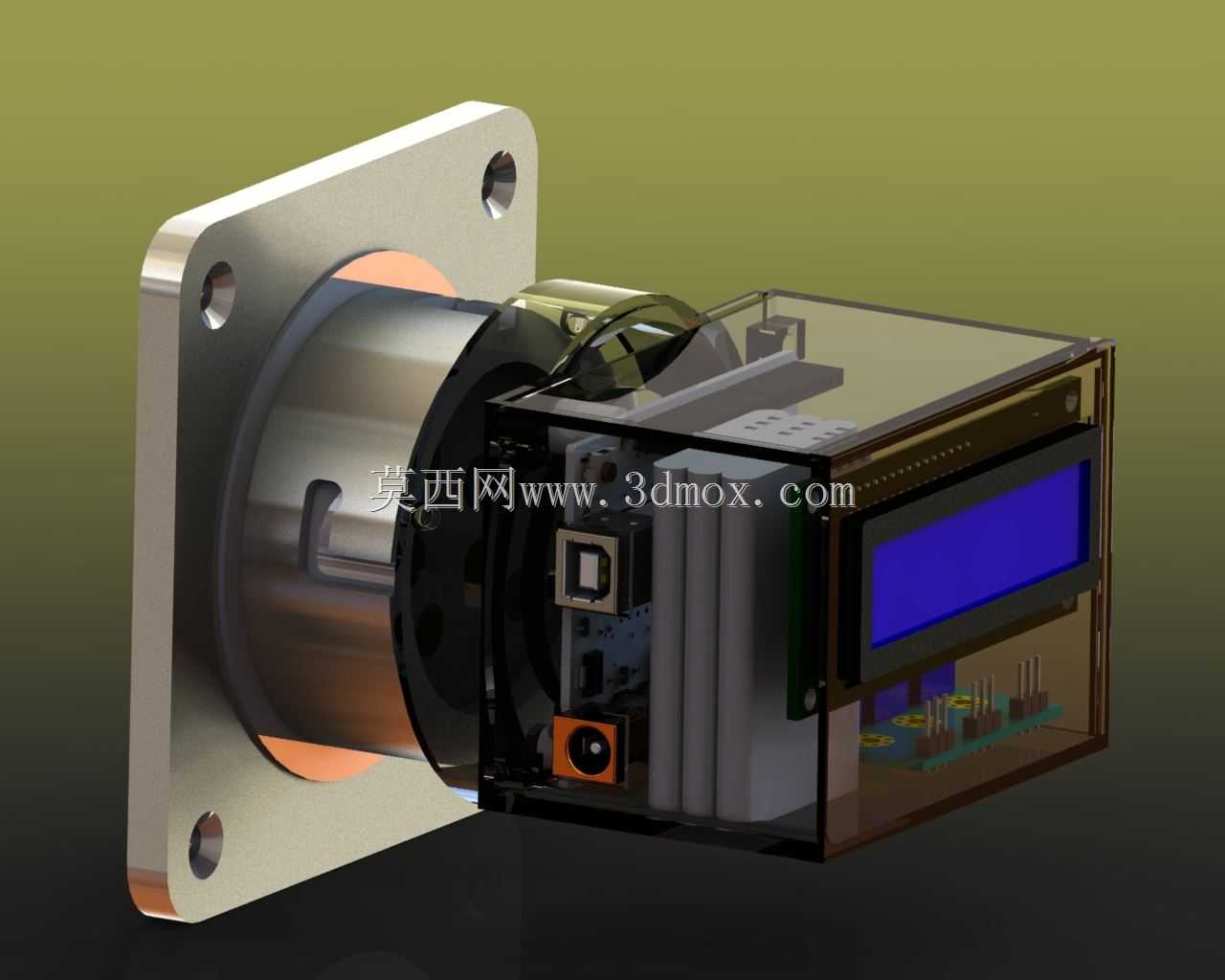

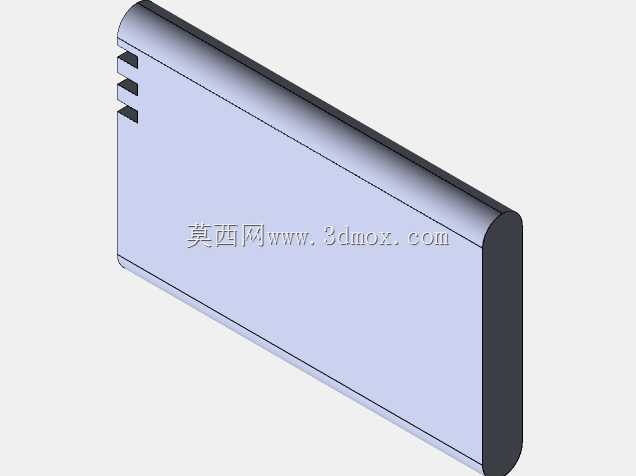

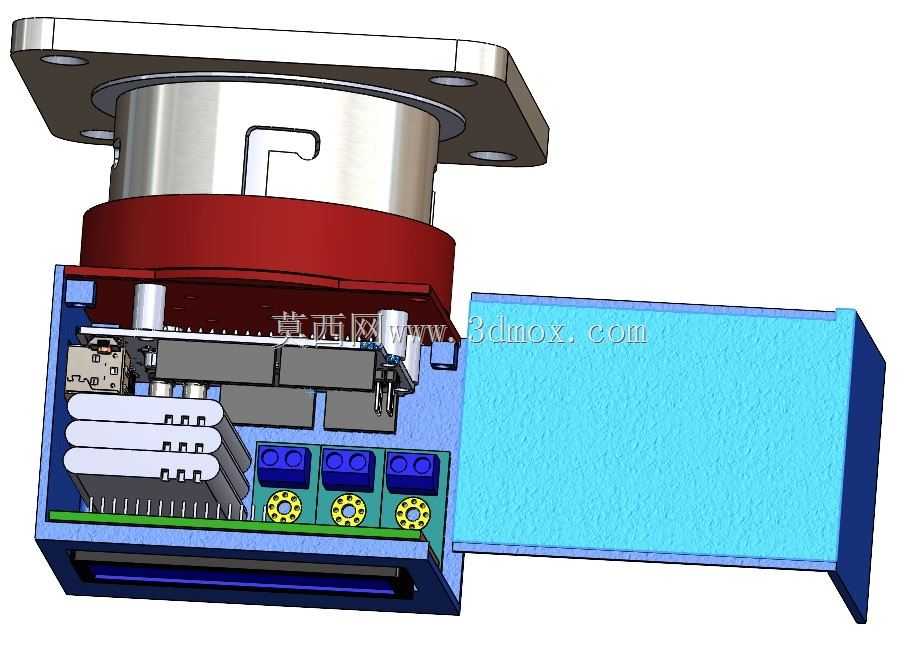

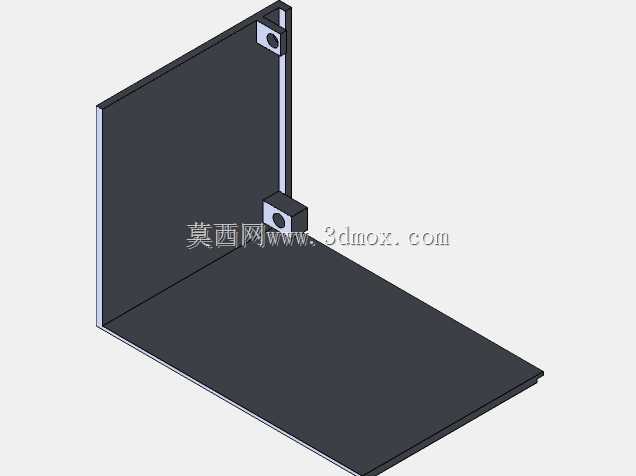

　　装置后部采用透明线框表达的电子仓，可以清楚看到内部电路板、显示模块、接插件和支撑柱的相对位置。显示模块沿装置后侧竖向布置，屏幕区域朝向观察侧，电路板通过立柱与壳体连接，接插件位于侧边，便于调试或与外部线束对接。电子仓外壳并非单纯装饰件，它需要为电路板提供防尘、防油雾和防误碰的保护，同时在屏幕位置留出可视窗口。壳体与圆筒之间的过渡区设置了多道平行筋位，这些筋位既增强薄壁外壳的刚性，也在电路板周围形成限位槽，使元件在振动环境下不易产生位移。

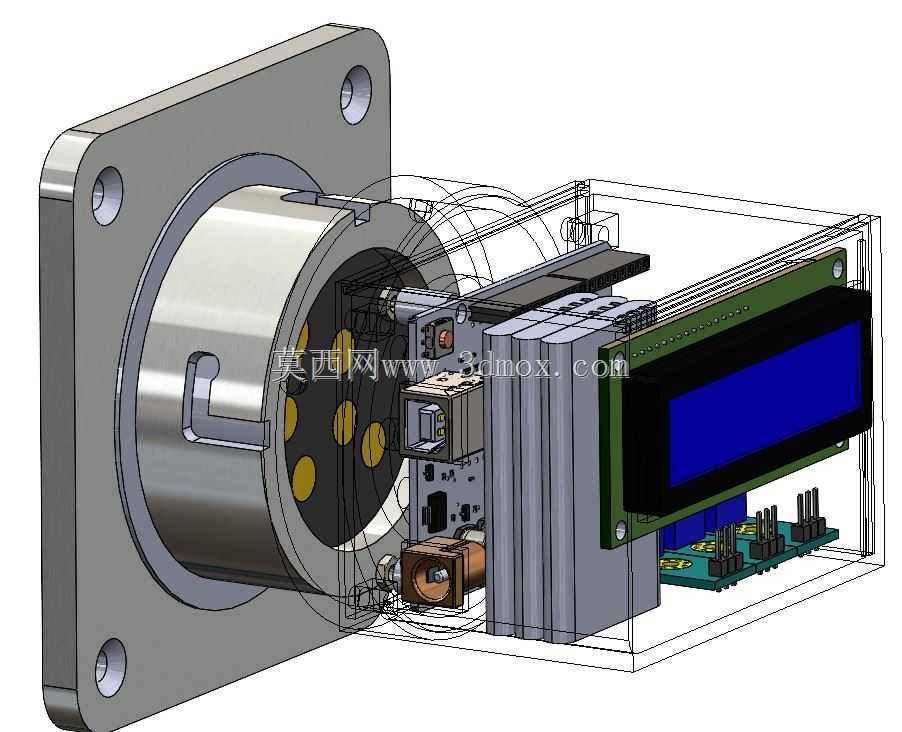

　　功能思路上，该装置强调液位信号采集与本地显示的闭环。探测端位于靠近储液介质的一侧，可根据实际方案配置电容式、电阻式、光电式或浮子联动元件；信号进入电路板后完成调理、换算和显示驱动，最终在屏幕上呈现液位高度或状态信息。圆筒内部黄色圆点区域体现了元件点位和通道布置，说明设计阶段不仅考虑了外形安装，也对传感元件的排布、接线空间和维护可达性进行了校核。对于液压油箱这类存在油液波动、温度变化和泡沫干扰的场合，探头位置应避开回油直接冲击区，必要时可在箱体内部增加稳流套管，使读数更稳定。

　　安装尺寸方面，法兰厚度、螺栓孔中心距、圆筒伸入长度和电子仓总长度是选型时最关键的几组边界。法兰厚度影响螺栓承载和密封压缩量，孔距决定与箱壁预制孔的互换性；圆筒伸入长度不能过长，否则会与箱内管路干涉，也不能过短，否则探测点可能无法覆盖低液位区间。电子仓外露部分需要预留屏幕观察角度和插头插拔空间，侧边接插件周围应留出手指和线束弯曲半径，避免设备门板或护罩合上后压迫接头。若装置安装在移动设备上，还应复核法兰螺栓的防松方式、电路板支撑柱的抗震能力以及显示屏朝向，确保车辆启停、泵组振动或管路冲击时结构不松动。

　　整体建模过程中，机械件与电子件采用同轴堆叠的方式组织，前端金属感法兰和圆筒负责承载、密封与探测，后端壳体负责保护、显示和接线。两者之间通过台阶、螺钉柱和定位面连接，拆装时可以先断开外侧线束，再松掉法兰螺栓，将整个装置从箱壁取出。这种结构适合小中型储液罐的标准化液位监测，也便于在不同容积、不同介质的箱体上通过调整探头长度和密封件来派生型号。
