航空无人机收纳式起落架舱结构设计

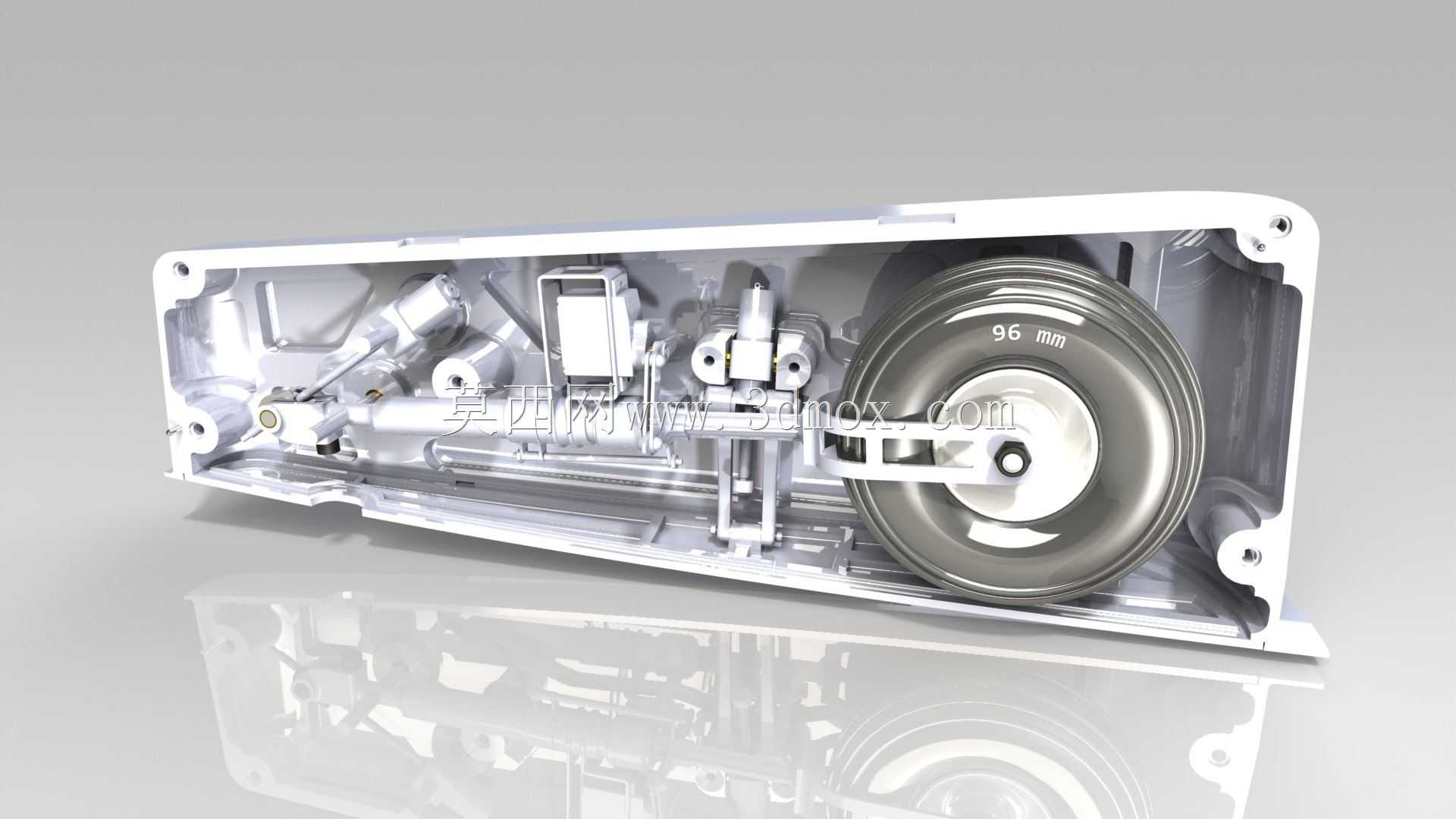

　　这套结构针对小型固定翼无人机的起降支撑需求展开设计，将前、后两组起落架总成集成在带封闭舱门的机身舱段内部，整套悬挂机构完全收纳于舱体轮廓边界内，轮体标注直径为96mm，适配中小型航测无人机、教学验证机型的机身安装空间。

　　从实际使用场景来看，小型无人机执行低空航测、场地巡检、飞行教学任务时，起降阶段多在非铺装的简易跑道、平整硬土场地完成，裸露在外的固定式起落架会在巡航阶段产生额外气动阻力，外露的作动连杆、轮组也容易在低空穿行、地面转运过程中被杂草、碎石剐蹭变形。这套舱内集成布局在起飞离地后可将轮组连同悬挂支臂整体收纳入舱，舱门闭合后机身腹面保持连续平滑曲面，大幅降低巡航阶段的压差阻力，同时避免地面杂物、降雨扬尘直接冲击起落架的铰接点位。

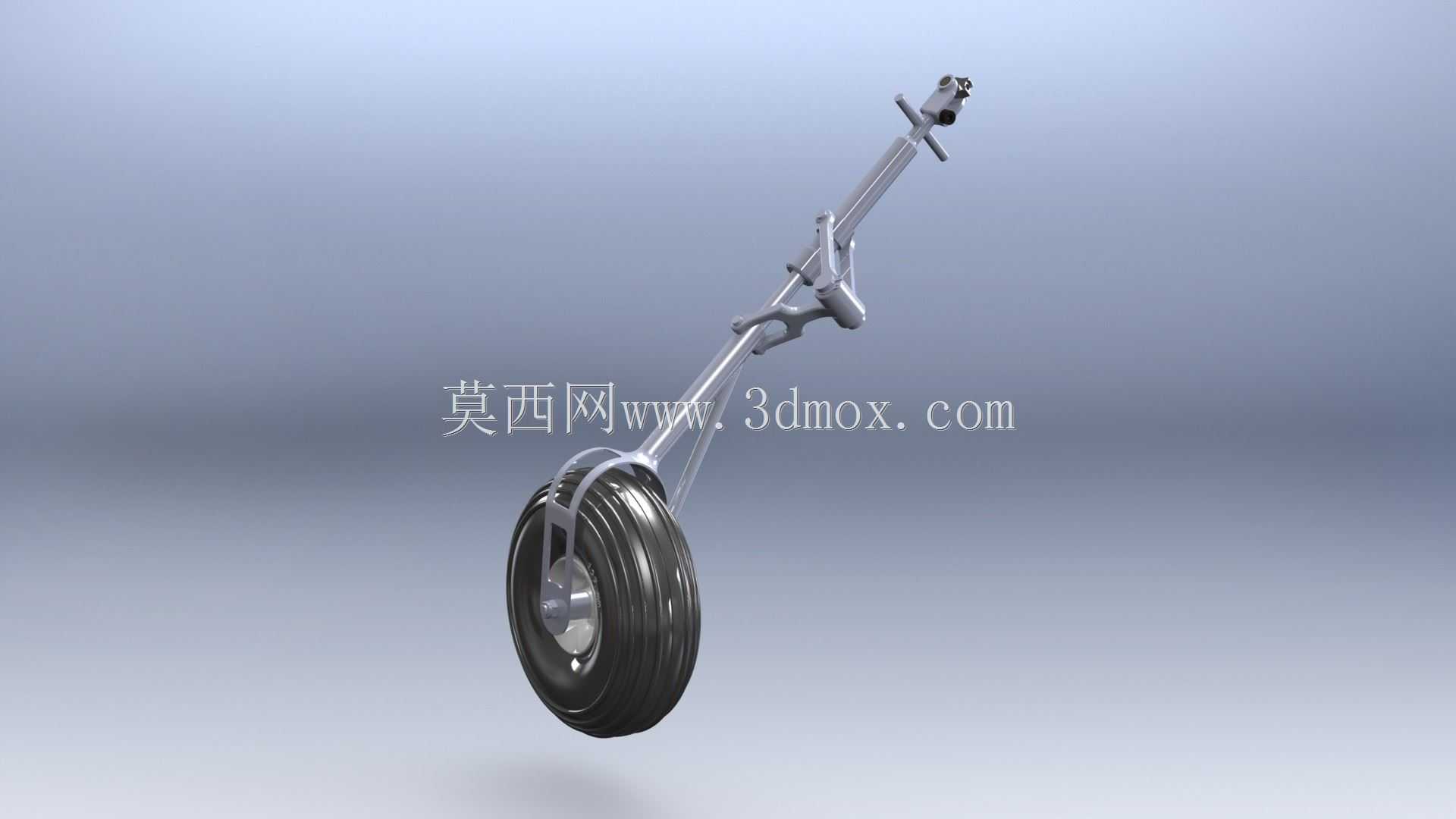

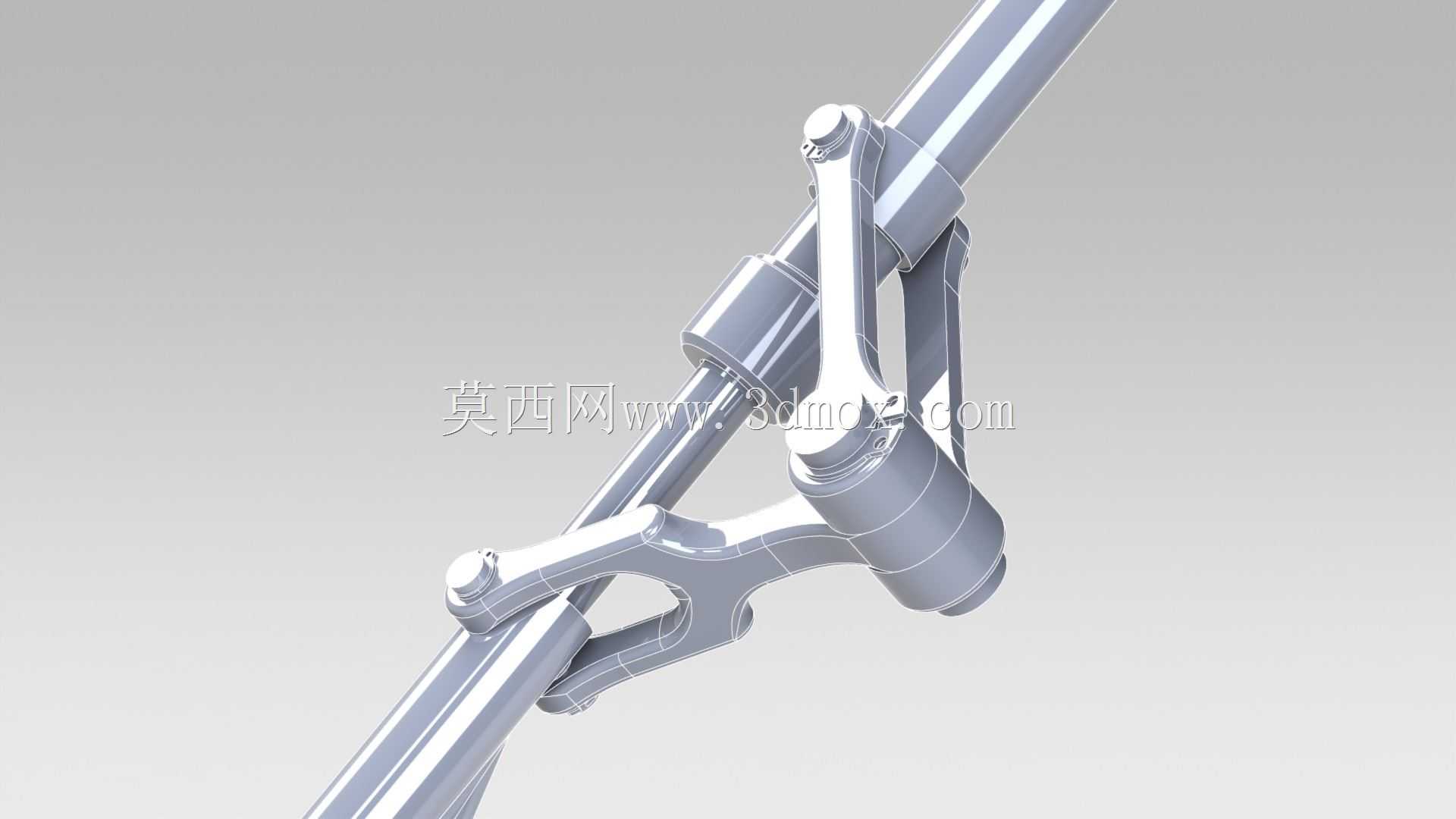

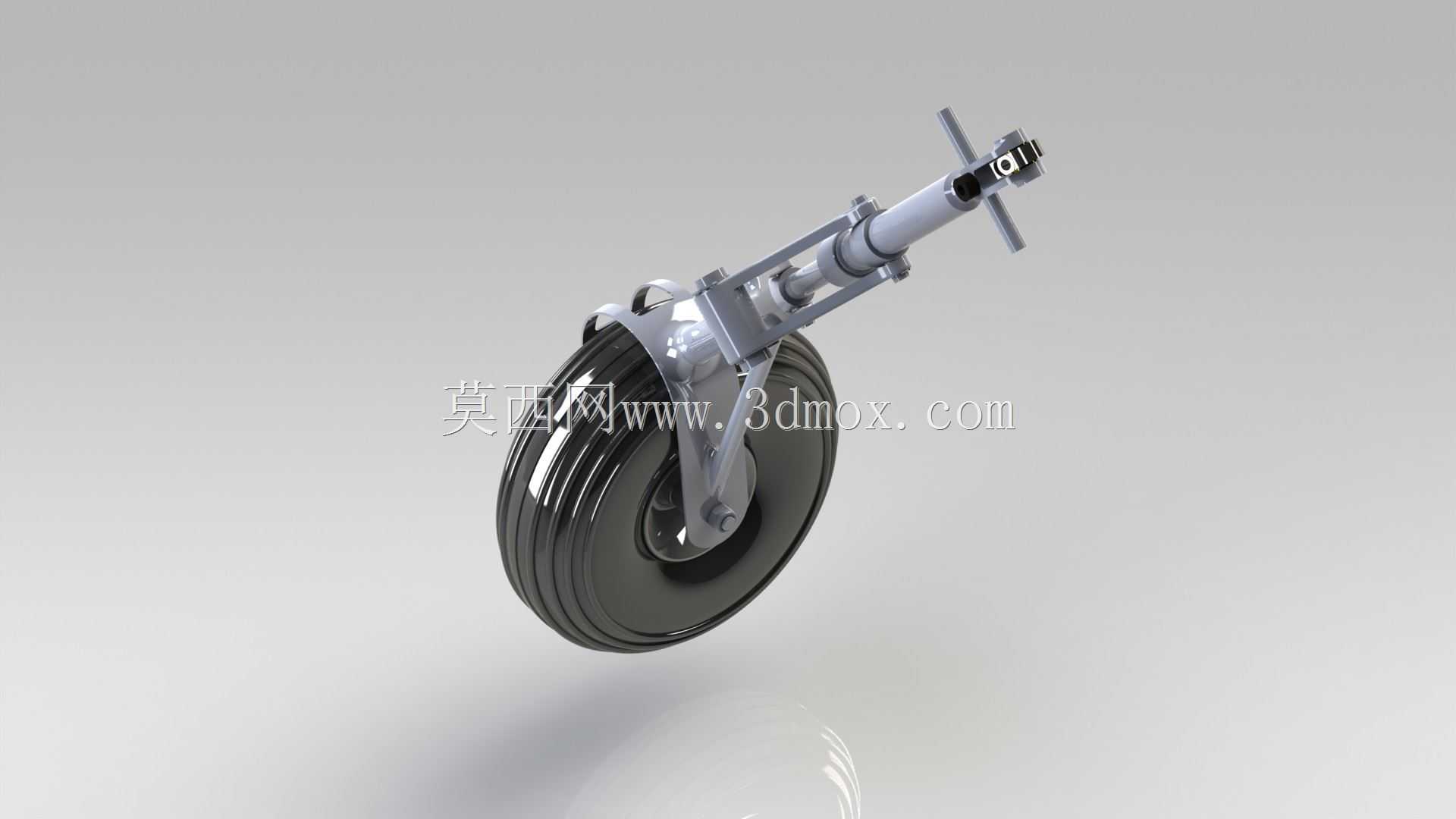

　　功能特性层面，前、后起落架均配置了简化版悬挂缓冲装置，没有采用民航大型客机的复杂油气缓冲支柱，而是以铰接摇臂搭配弹性阻尼元件实现落地吸能：无人机接地瞬间，竖直方向的冲击载荷先传递到轮毂轴心，再通过摇臂绕铰接座的小幅转动压缩阻尼部件，将冲击动能耗散，避免硬着陆的冲击力直接传递到机身框架，导致机载航电设备、任务载荷出现震松损坏。轮组采用深槽式橡胶轮毂造型，轮缘宽度适配简易跑道的接触压强需求，接地面积足够分散机身重量，避免在软土场地起降时轮体陷陷。

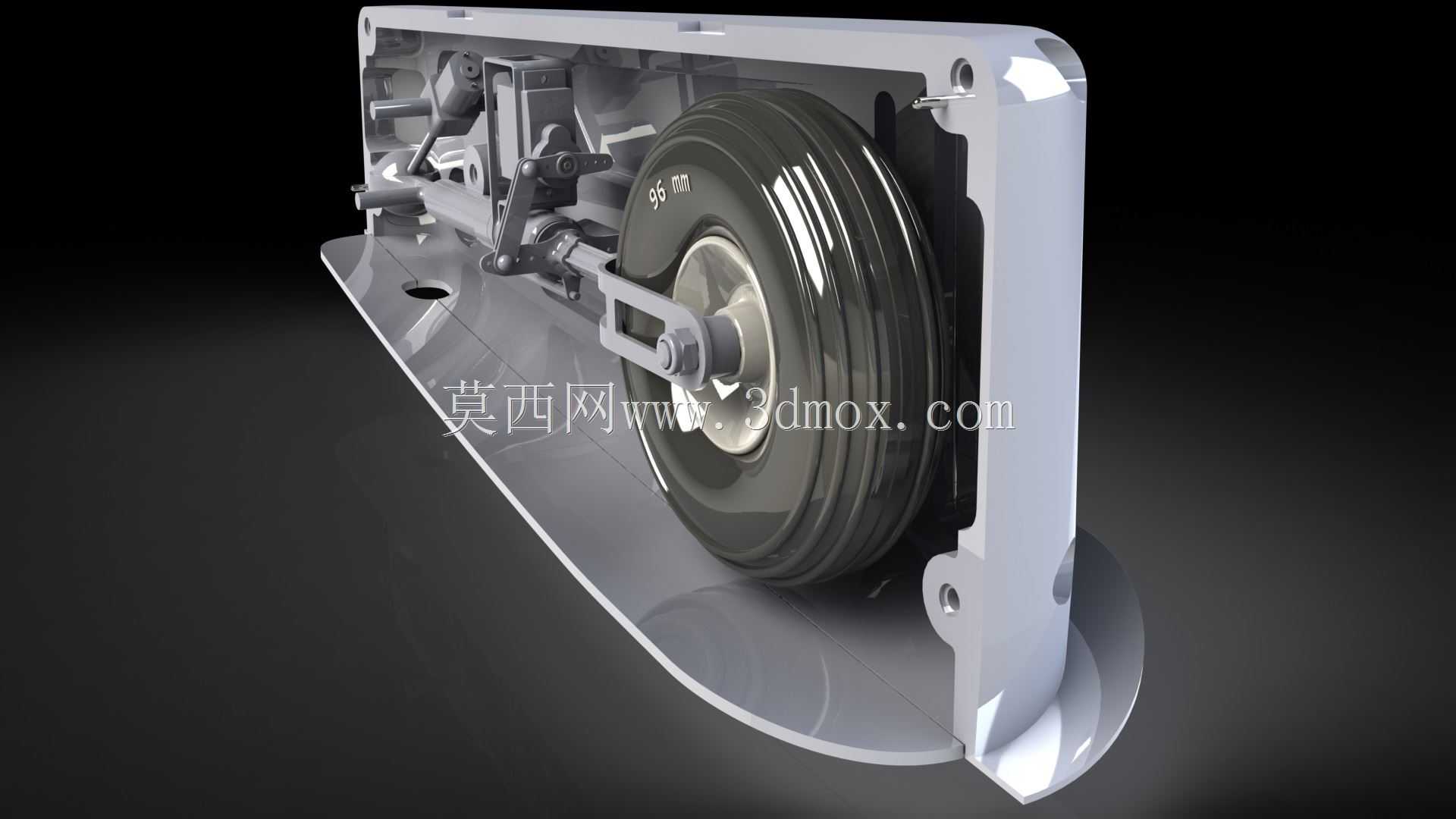

　　设计思路上，整套机构优先控制零件数量与装配复杂度：舱体本体采用薄壳式框架结构，侧壁预留了多个铰接安装座、作动筒固定点位，所有支臂、锁扣、连杆的排布都沿着舱体内壁的空余空间布置，轮组收起到位后恰好贴合舱体内侧的弧形避让槽，不需要额外在机身蒙皮上向外凸出鼓包，尽可能维持机身原有气动外形。作动连杆的行程经过匹配，舱门开合动作与起落架收放动作通过联动机构实现时序匹配：起落架开始放下时舱门先同步开启，轮组完全伸出到位后舱门保持小角度开启避让支柱；起飞后轮组完全收回舱内，舱门随即闭合锁死，不需要单独为舱门配置独立驱动源，减少整机重量与故障点。

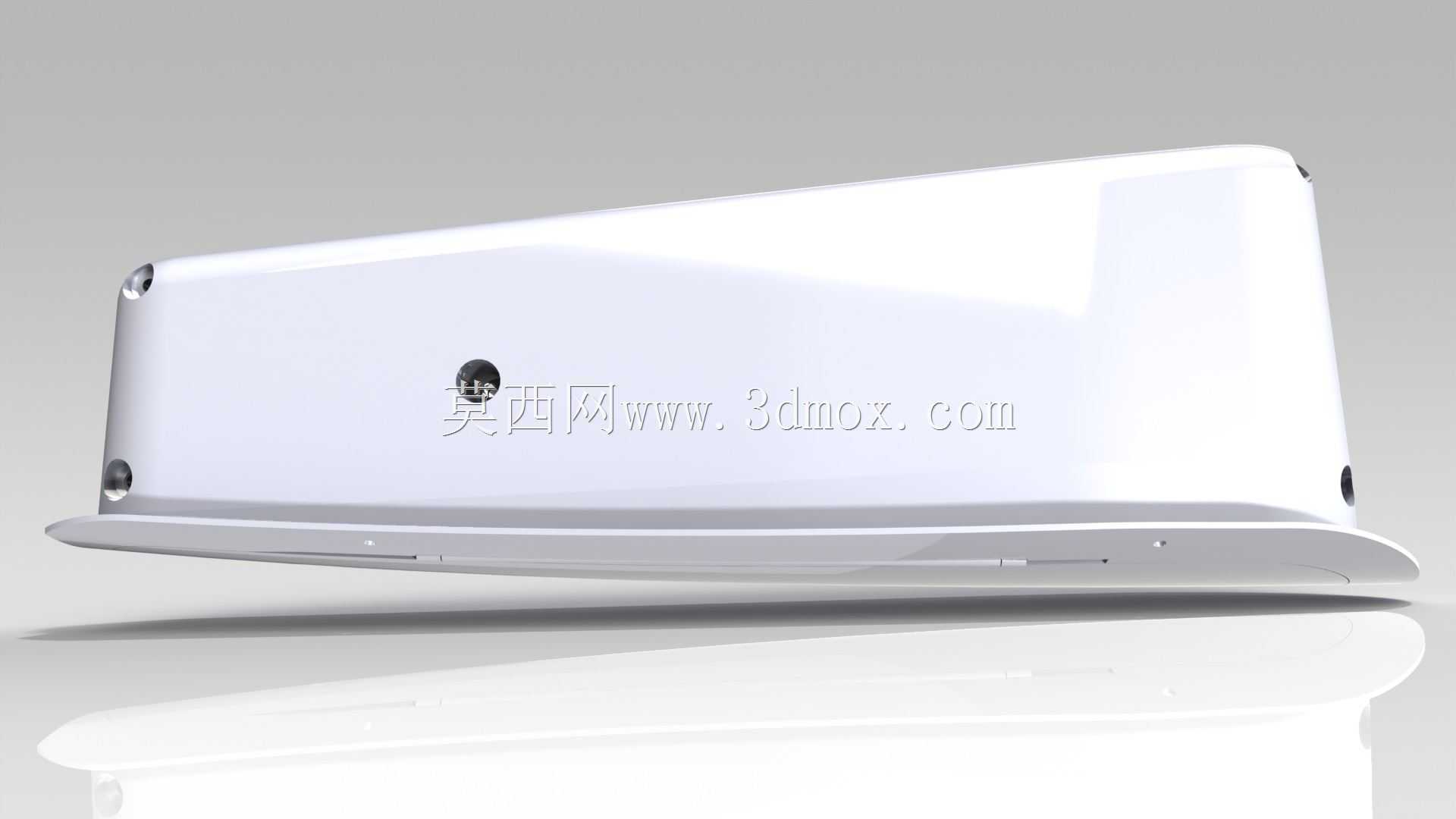

　　安装边界方面，整个起落架舱为长条形薄壳总成，法兰式安装边分布在舱体上下边缘的多个螺栓孔位，可直接通过紧固件对接机身下半段的框架梁，安装时仅需保证前后两组起落架的轮轴同轴度、悬挂摇臂的转动行程无干涉即可。舱体内部预留的空隙除了容纳轮组、支臂，还可同步收纳起落架位置信号传感器、阻尼元件的调节端头，维护时拆开舱门盖板即可直接触达所有铰接点位，不需要拆解大面积机身蒙皮。结构中所有铰接转动副都预留了润滑注油空间，连杆的受力截面经过抗弯校核，在无人机最大着陆重量工况下，支臂的弯曲变形量控制在允许间隙范围内，不会出现收放过程中卡滞、轮组蹭碰舱壁的问题。

　　针对教学与验证场景，该结构的布局逻辑也可直接缩放适配不同起飞重量的小型通航飞行器，简化悬挂的设计思路既控制了整机自重，也降低了野外场地的维护难度，不需要专用地勤设备即可完成起落架的检修与弹性元件更换。
