PDIP40直插封装MCS51单片机8051AH

　　PDIP40双列直插封装的8051AH微控制器，是MCS-51系列经典8位单片机的标准塑封直插形态，在工业控制板卡、教学实验装置、老式通讯终端、小型嵌入式测控设备中应用极为广泛。这类器件采用两侧对称排布引脚的长方形塑封本体，引脚总数为40，两列引脚各20根，引脚沿本体长边向外水平伸出后向下弯折90度，形成标准的通孔插装引脚形态，适配通用40Pin窄体DIP插座，也可直接穿过印制板对应焊盘完成波峰焊或手工焊接。

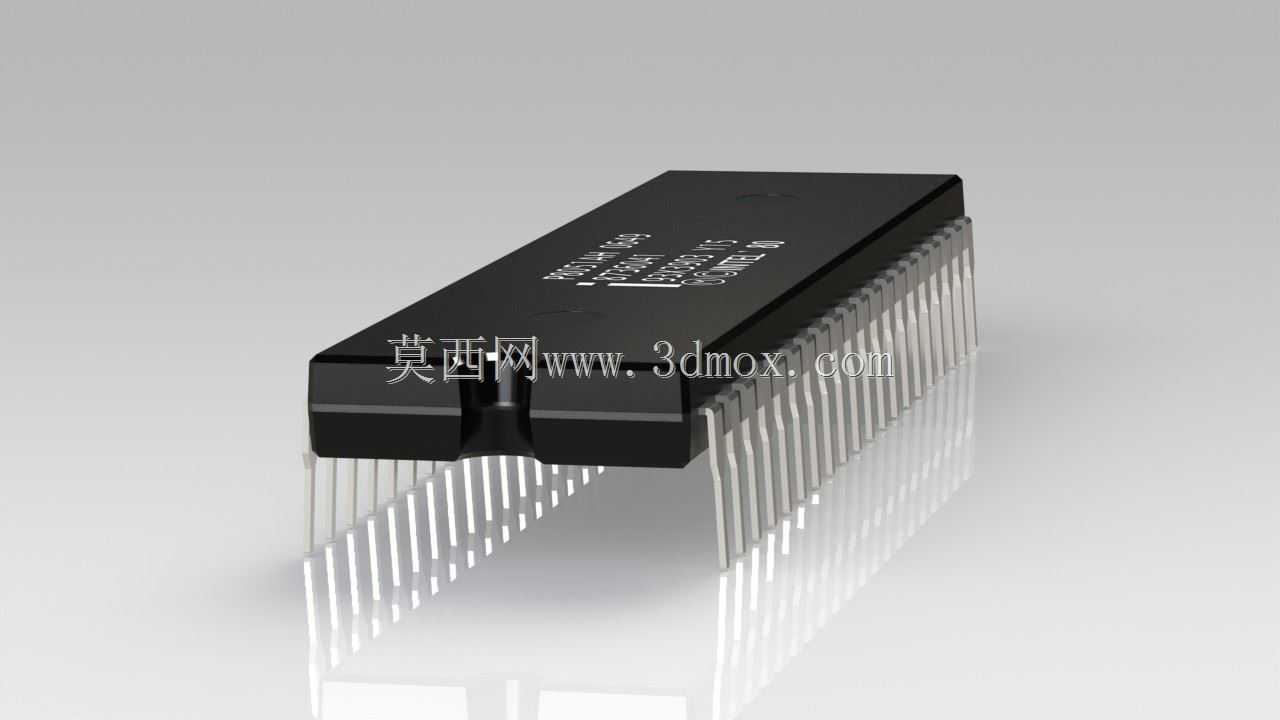

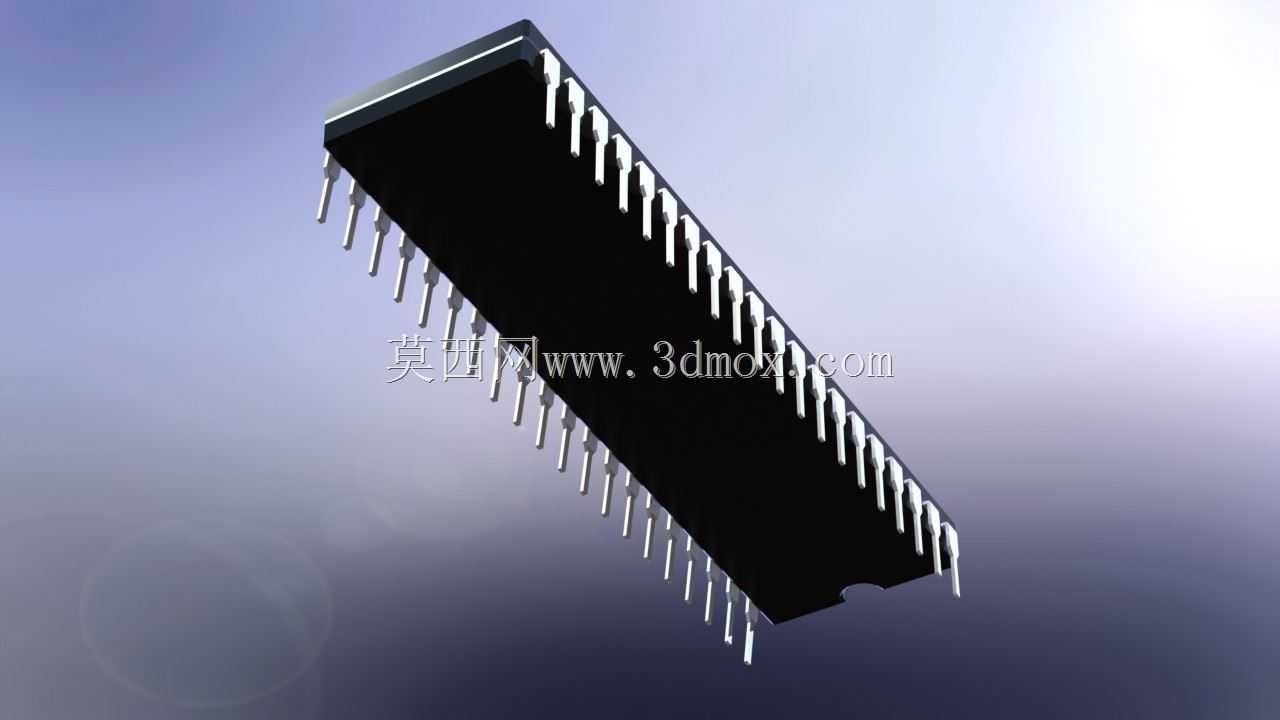

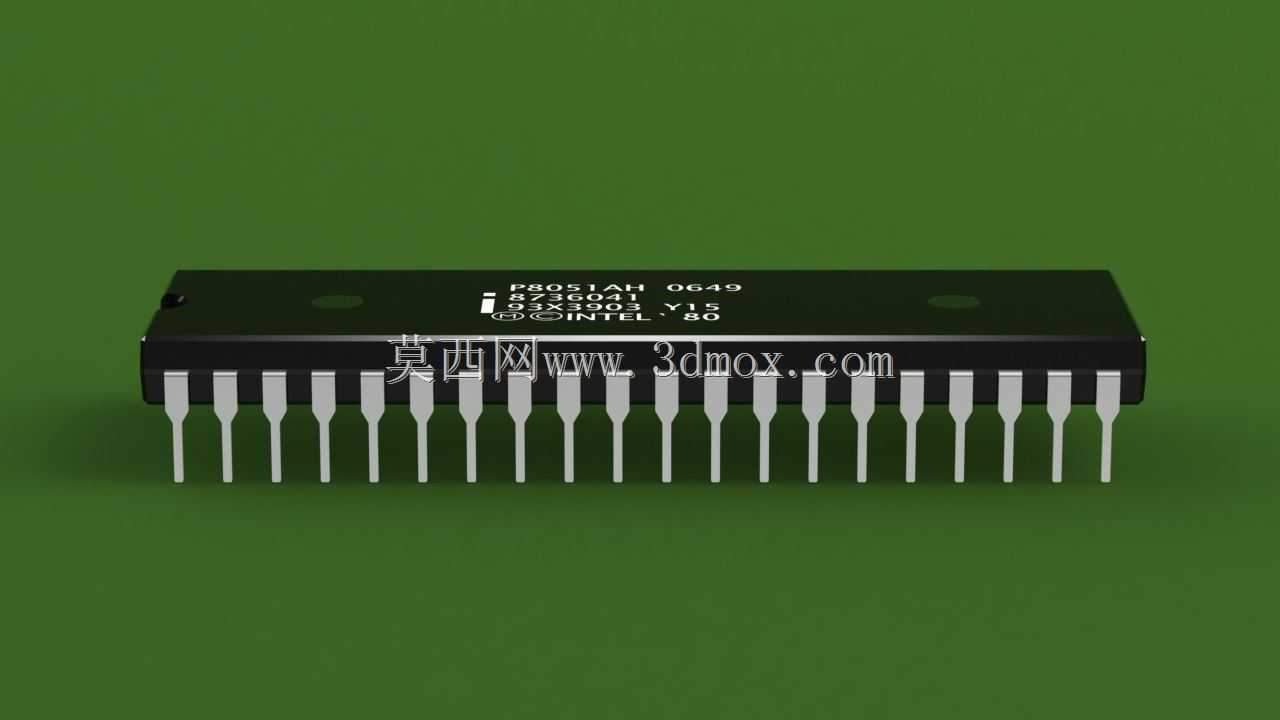

　　从结构设计角度拆解该器件的建模逻辑，首先要还原黑色环氧塑封本体的轮廓：本体为长条形长方体，顶面平整，表面丝印包含器件型号P8051AH、批次标识、INTEL厂商标记与系列编号，塑封本体两端带有半圆形定位凹口，本体顶面一侧设置圆形圆形标记凹点，用于标识引脚1的方位，避免装配时插反。引脚部分采用可伐合金镀锡材质，每根引脚为扁平矩形截面，从本体侧面引出的水平段长度、向下弯折的垂直段长度都有明确的行业规范，两列引脚的中心间距、相邻引脚的节距均遵循PDIP40的通用封装标准，引脚末端做轻微倒角处理，方便插入插座或PCB焊盘。

　　在实际设备应用场景中，这款8051AH单片机常作为核心控制单元，承载小型逻辑运算、IO端口电平读写、定时计数、串行通讯等功能：在老式通讯工具类设备里，它可负责按键扫描、显示驱动、串口数据收发、简单协议解析；在工业测控终端中，它外接晶振、复位电路、外围传感器与驱动芯片，完成开关量采集、执行机构控制；在教学实验平台上，搭配40Pin锁紧插座，方便学生反复插拔烧录程序，无需焊接即可完成不同实验电路的搭建。

　　建模过程中需要重点把控安装边界尺寸：塑封本体的长度、宽度、厚度要匹配标准PDIP40封装的物理尺寸，两列引脚外侧的总跨度要和PCB上两列焊盘的间距对应，引脚向下延伸的高度要保证器件插装后，本体底面和PCB板面之间保留合理间隙，既避免引脚弯折应力直接作用在塑封本体，也为板上其他低矮元件预留排布空间。引脚的弯折圆角不能省略，实际生产中引脚弯折处为圆弧过渡，直角弯折会导致金属引脚应力集中断裂，三维建模时还原该圆角特征，能让后续PCB装配干涉检查、工装插座设计的结果更贴近真实装配状态。

　　外形细节上，黑色塑封本体表面为哑光环氧质感，金属引脚呈现镀锡后的浅银灰色金属质感，丝印字符为白色，排布在本体顶面中心区域。在做整机结构布局时，该器件周围需要预留足够的插拔操作空间：如果使用IC插座，要考虑插座本身的高度，以及手工插拔芯片时手指或起拔工具的活动余量；如果直接焊接在板卡上，要在器件本体周边预留散热空间，避免周边大功率发热元件长期烘烤塑封本体，加速封装老化。

　　从功能特性来看，8051AH作为经典微控制器，自带4KB片内程序存储空间、128字节RAM、32条通用IO口线、两个16位定时计数器、一个全双工串行口，PDIP40封装把所有功能引脚全部引出，包括电源引脚VCC与GND、晶振输入XTAL1/XTAL2、复位RST、地址数据复用P0口、P1/P2/P3端口的全部复用功能引脚，硬件设计时不需要额外引出隐藏引脚，布线逻辑清晰。三维模型完整还原所有引脚的位置与形态后，结构工程师在做板卡堆叠设计时，可以精准核对芯片和周边外壳、散热片、接线端子的间隙，电子工程师在做PCB封装库设计时，也能对照三维模型校验焊盘孔径、焊盘间距、丝印定位标记的位置是否和实体器件匹配，避免出现封装尺寸错误导致的装配失败。

　　这类直插封装器件相较于贴片封装，最大的优势是抗振动能力更强、拆装更换方便，不需要专用返修台，普通电烙铁即可完成拆卸更换，非常适合工业现场设备、原型验证样机、教学实训设备这类可能需要频繁更换主控芯片的场景。建模时同时还原本体的定位凹口与引脚1标记点，能在装配评审时快速发现器件方位错误，从源头避免生产时芯片插反导致的批量烧毁问题。
