带滑环常平架万向伺服云台结构

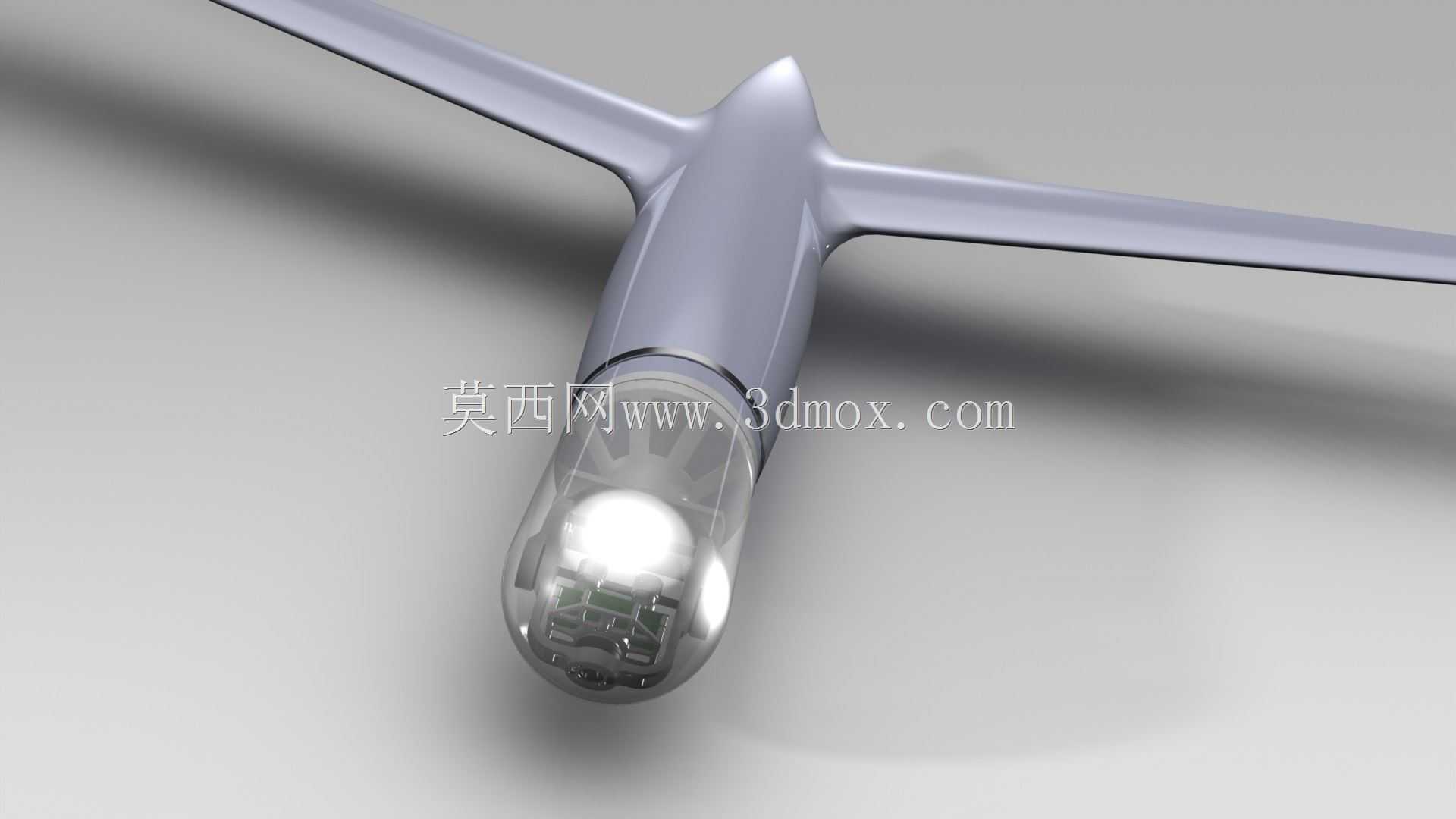

　　这套结构面向需要在载体姿态持续变化时保持观测、探测或通讯指向稳定的小型设备，常见于车载巡检、船载摄像、低空平台吊舱、机器人头部以及便携式跟踪装置。主体采用常平架思路，将承载镜头或传感器的内环、负责偏航调整的外环和外部防护框架组合在一起，使前端模块能够在俯仰、横滚和方位方向上获得相对独立的转动自由度。滑环布置在旋转轴附近，用于跨越连续回转界面传递电源与信号，避免线缆在反复扭转后缠绕、拉扯或疲劳断裂。

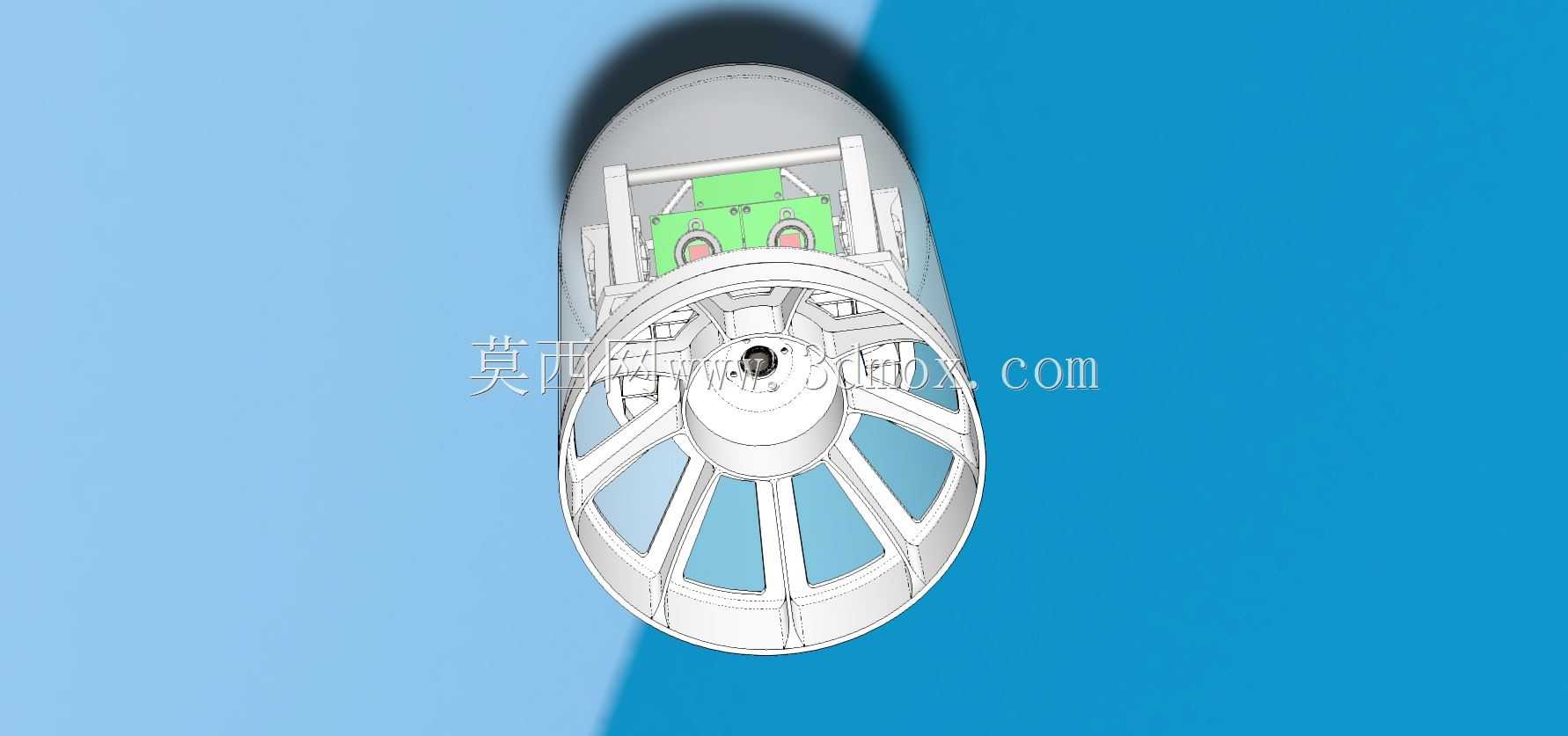

　　从实际装配关系看，前端圆形护罩不仅承担外形包覆作用，也为镜头、电路板和小型伺服元件提供安装边界。护罩内侧保留了辐条式支撑，既让出镜头视场，又能在轻量化条件下提高抗扭刚度。绿色电路板区域位于内环后侧，周边设置立柱和限位面，方便固定驱动板、接插件及传感模块；轴系端部预留紧固件位置，可与支架、舵盘或微型伺服输出端对接。设计时需要重点控制转动轴线与负载质心的相对位置，尽量让镜头和电路板的组合重心靠近交叉轴中心，这样伺服机构在动态姿态修正时承担的偏置力矩更小，响应也更平稳。

　　外形上，整体呈圆筒加框架的组合形态，前端大直径护罩确定了最大包络，后端支架逐渐收窄，适合嵌入有限的吊舱或设备头部空间。安装边界不能只看静止状态下的外径，还要检查俯仰极限位置时电路板、线束和护罩之间的间隙，以及方位连续旋转时滑环外径与外壳内壁的安全距离。若用于户外移动载体，框架边缘应考虑倒角、密封和减振垫位置；若用于室内精密跟踪，则可适当减小防护壁厚，把空间留给更大口径的镜头或更高分辨率的传感器。

　　传动方案上，该类常平架通常把方位轴布置在竖直或接近载体纵轴方向，俯仰轴穿过负载两侧，横滚补偿则根据控制需求决定是否加入独立驱动。模型中支架、轴承位、扭转连接和摄像头安装区均以实体关系表达，便于工程师检查运动干涉。滑环的选型要与通道数、电流、信号频率和转速匹配，走线通道应远离齿轮、舵盘和铰接缝隙。伺服电机或舵机安装面需要具备可调整中心距的结构，装配时通过垫片或止口保证轴系同轴度，减少卡滞和回程间隙。

　　在功能层面，万向节并不只是让镜头“能转”，而是通过多轴解耦把载体振动、倾斜和转向运动从视轴中分离出来。常平架提供机械支承，伺服系统根据姿态反馈实时修正角度，滑环则保证持续转动下的电气连接。三者共同决定了画面稳定性、跟踪范围和设备可靠性。结构建模时应把镜头视锥、线束最小弯曲半径、电路板最高元件和紧固件工具空间一并纳入检查，而不是单纯完成外观造型。对于需要快速验证的项目，该结构可作为小型两轴或三轴稳定云台的基础方案，再根据负载重量、防护等级和安装腔体进行局部加强或减重。
