轻木拼装手掷滑翔飞机结构设计

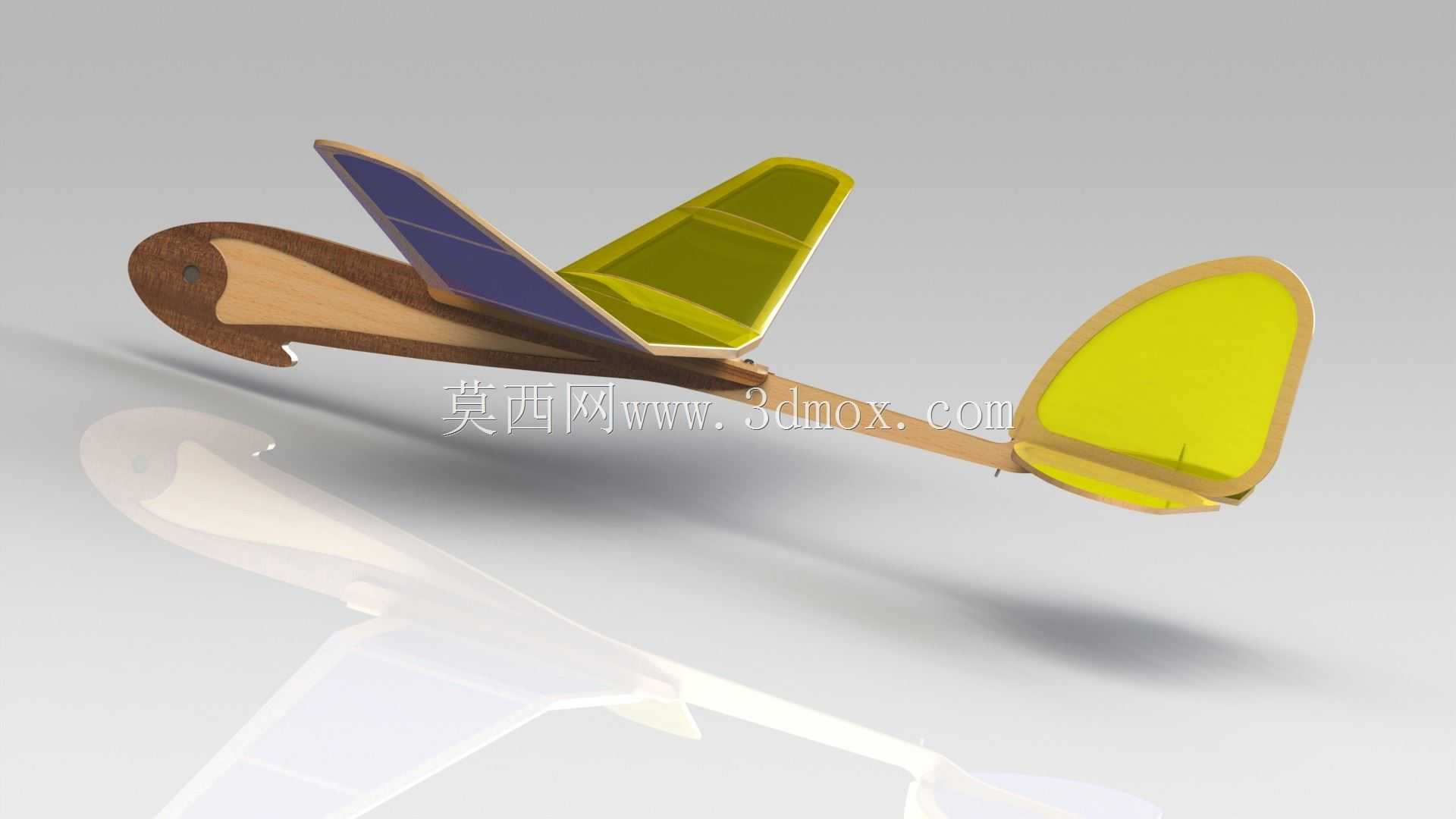

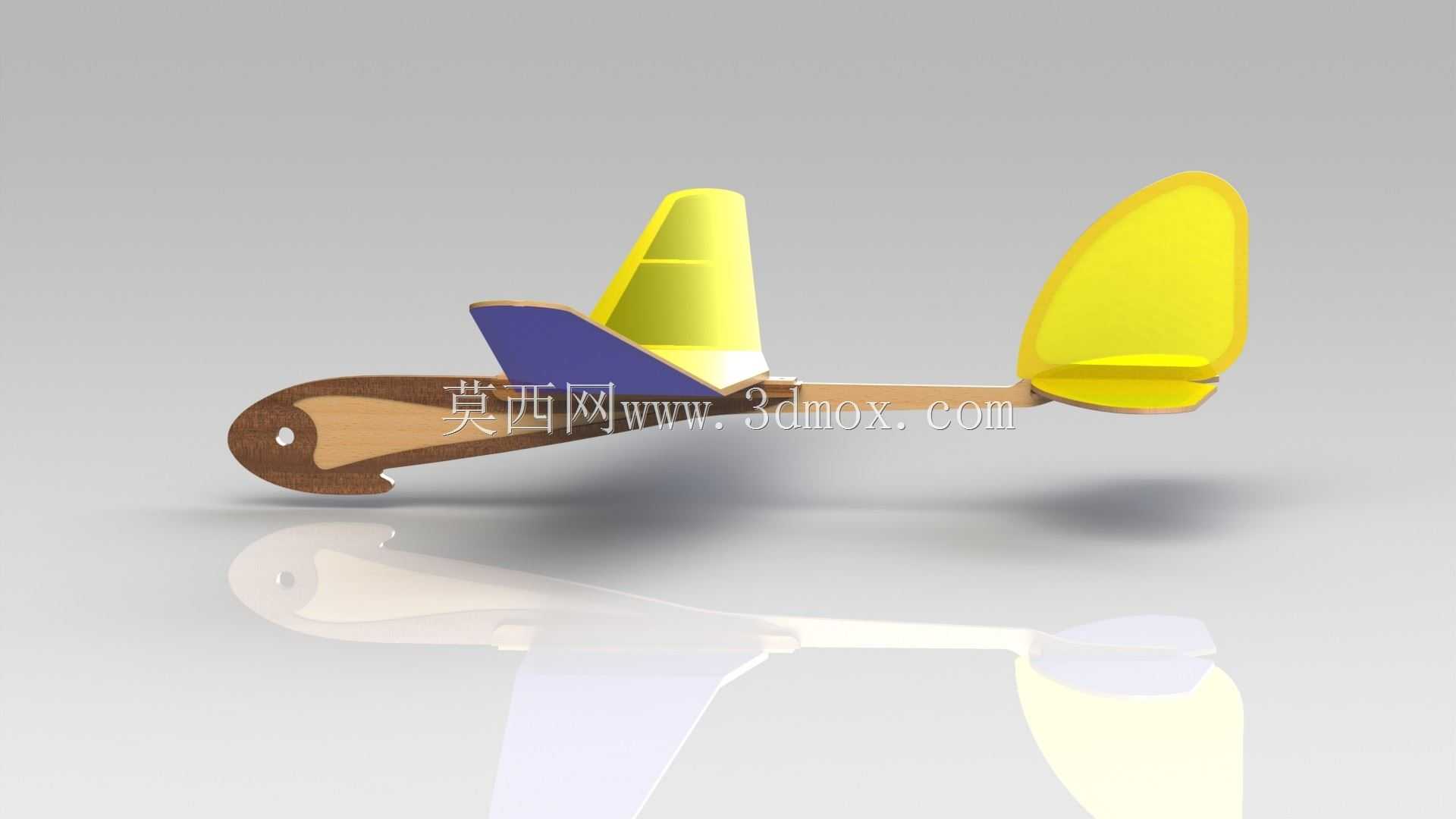

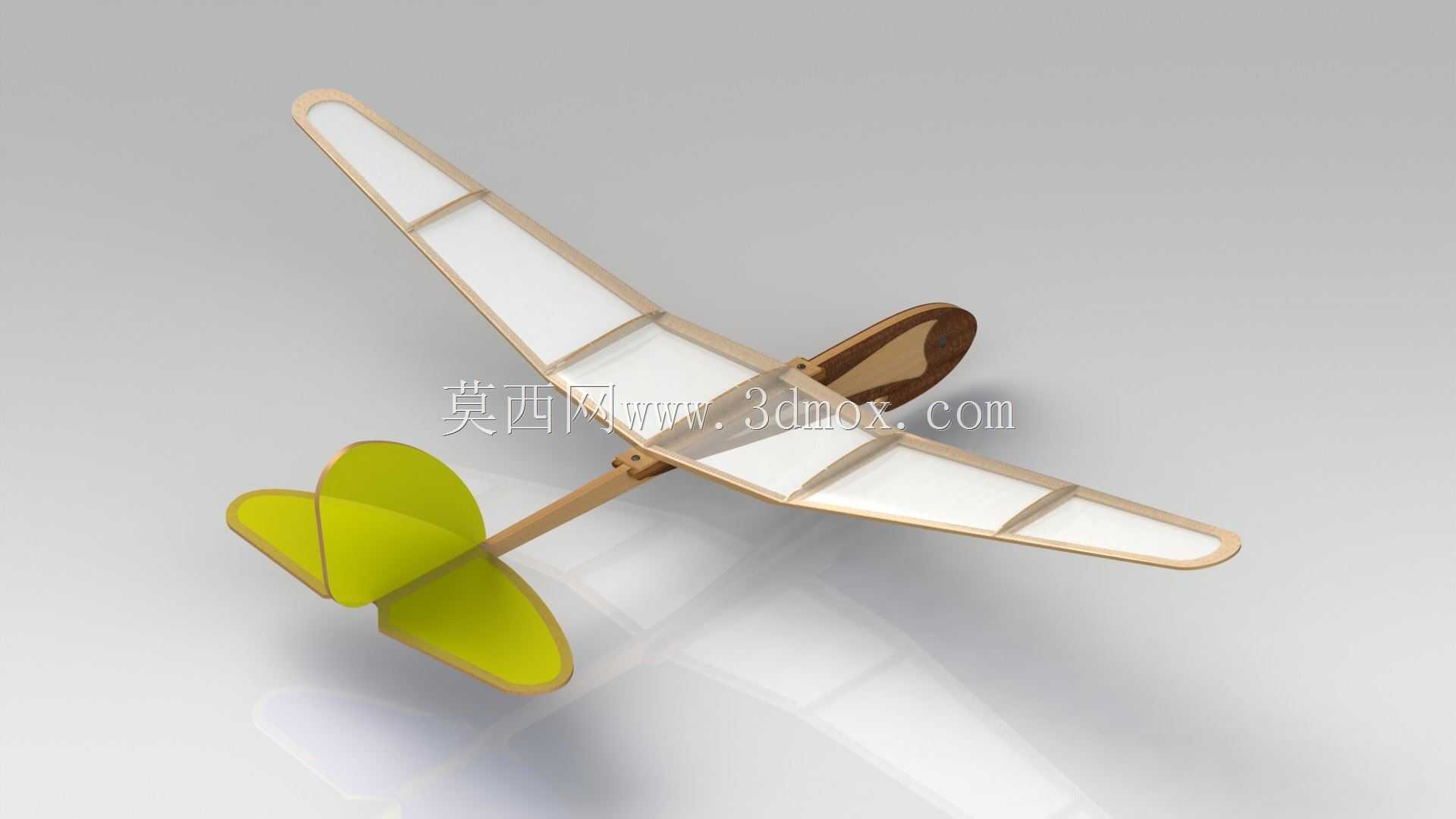

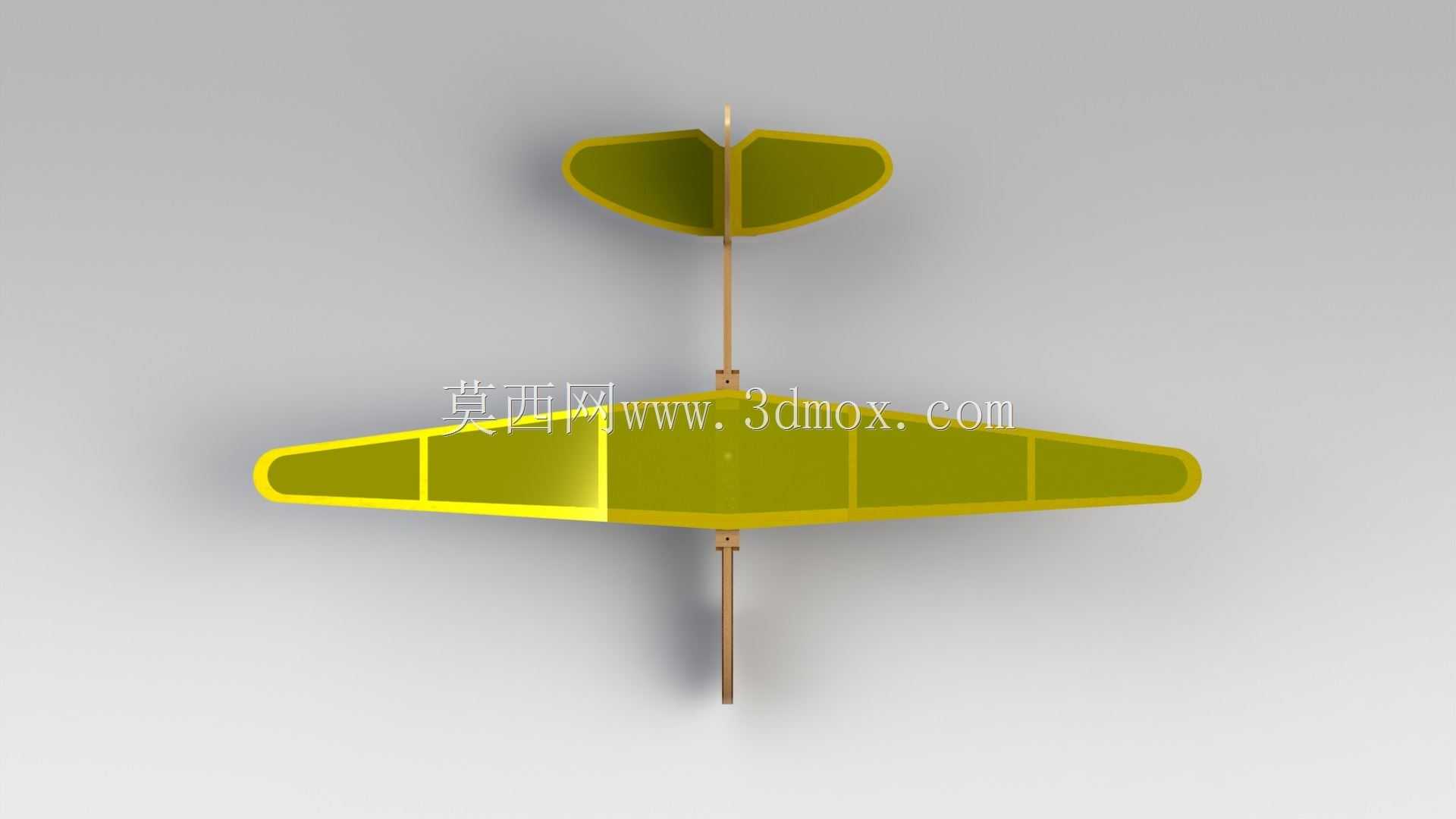

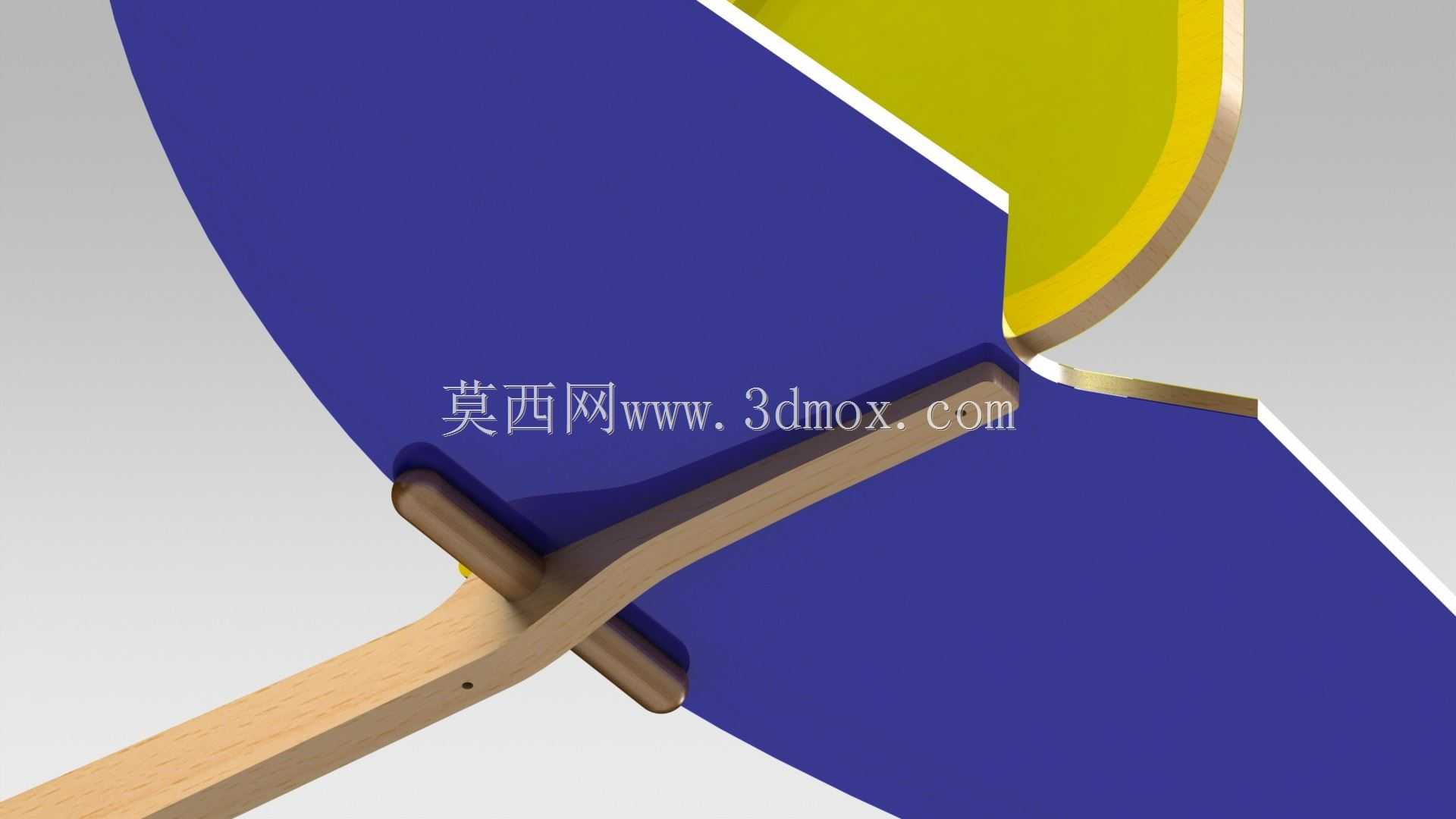

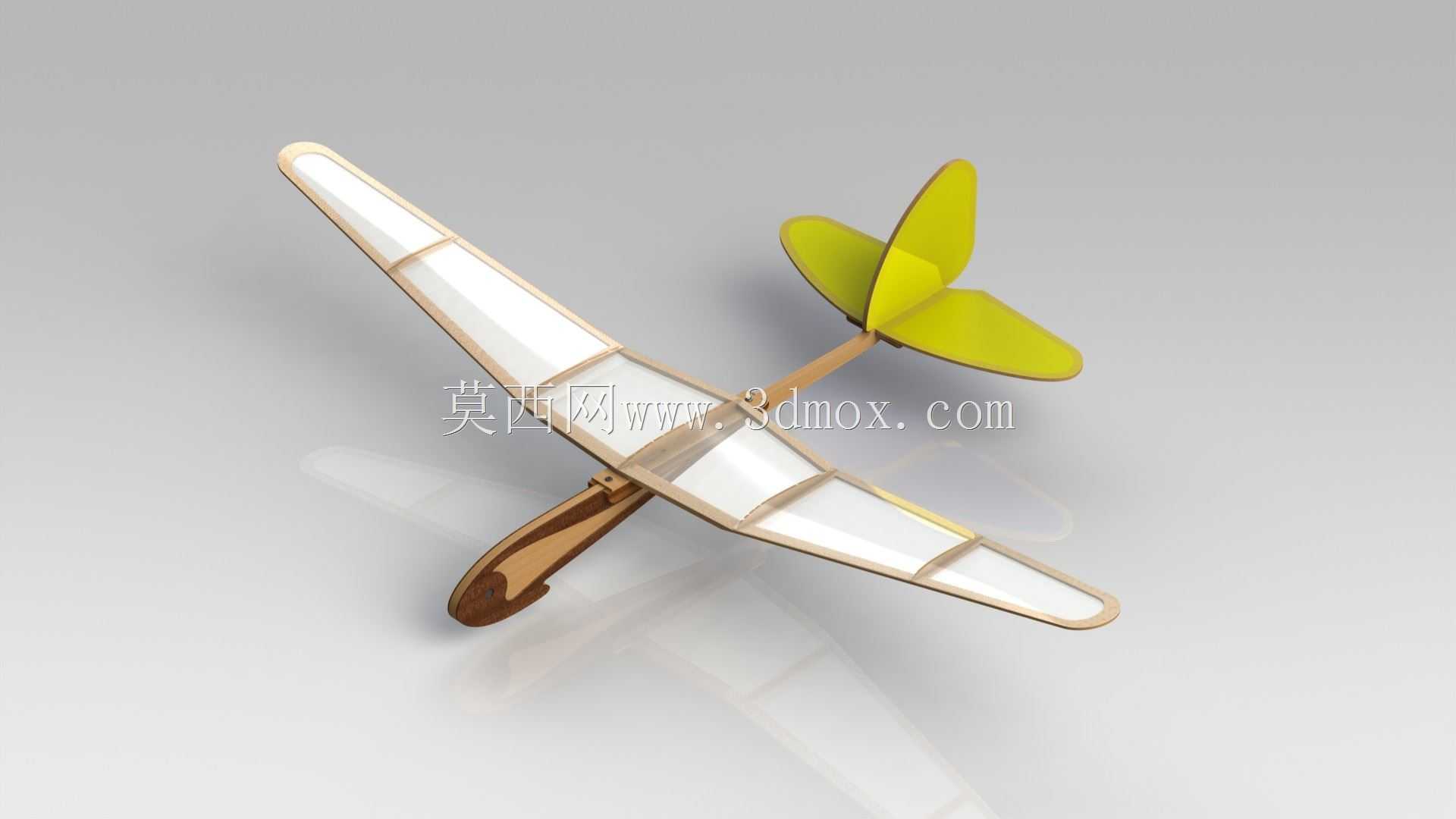

　　这套手掷滑翔机的三维结构，面向航模科普教学、手工拼装体验以及低速气动验证场景，整套构件以薄板切割加工为核心成型方式，不需要复杂曲面注塑或者大型机加工设备，普通激光切割、手工锯切加砂纸修整即可完成全部零件制作，在中小学航模课程、青少年科创活动、业余航空爱好者自制小飞机的场景里适配性很强。整机翼展控制在590mm，空机总重量仅35g，属于典型的小尺寸手掷滑翔构型，所有零部件的排布都围绕薄板套料加工展开：机身主梁采用长条状硬木或者层压胶合板切割成型，轮廓从机头握持段平滑过渡到尾翼安装座，机头位置做了局部加厚的配重安装区域，用来调整整机重心位置。机翼部分采用1.5mm到2mm厚度的巴尔沙轻木作为翼肋与蒙皮基材，翼型选择低速低雷诺数下升阻表现稳定的平板弯度构型，机翼前缘做了圆弧倒角处理，后缘削薄至0.5mm左右，既保证机翼拥有足够的抗弯刚度，又能最大限度降低结构重量。机翼与机身的连接位设计了嵌入式卡槽，装配时不需要复杂的定位工装，将机翼卡入机身预设槽位后，在接缝处点涂快干木工胶即可完成固定，卡槽的配合间隙预留0.1mm到0.2mm，既可以抵消木材切割后的厚度公差，又能保证装配后机翼不会出现晃动偏移。尾翼部分分为垂直安定面与水平安定面，两个安定面均采用轻木薄板切割出流线轮廓，表面覆盖彩色透明薄膜来提升张紧度，薄膜通过专用木工胶粘贴在轻木框架边缘，张紧后可以大幅提升尾翼的抗扭刚度，避免手掷出手后尾翼发生颤振。

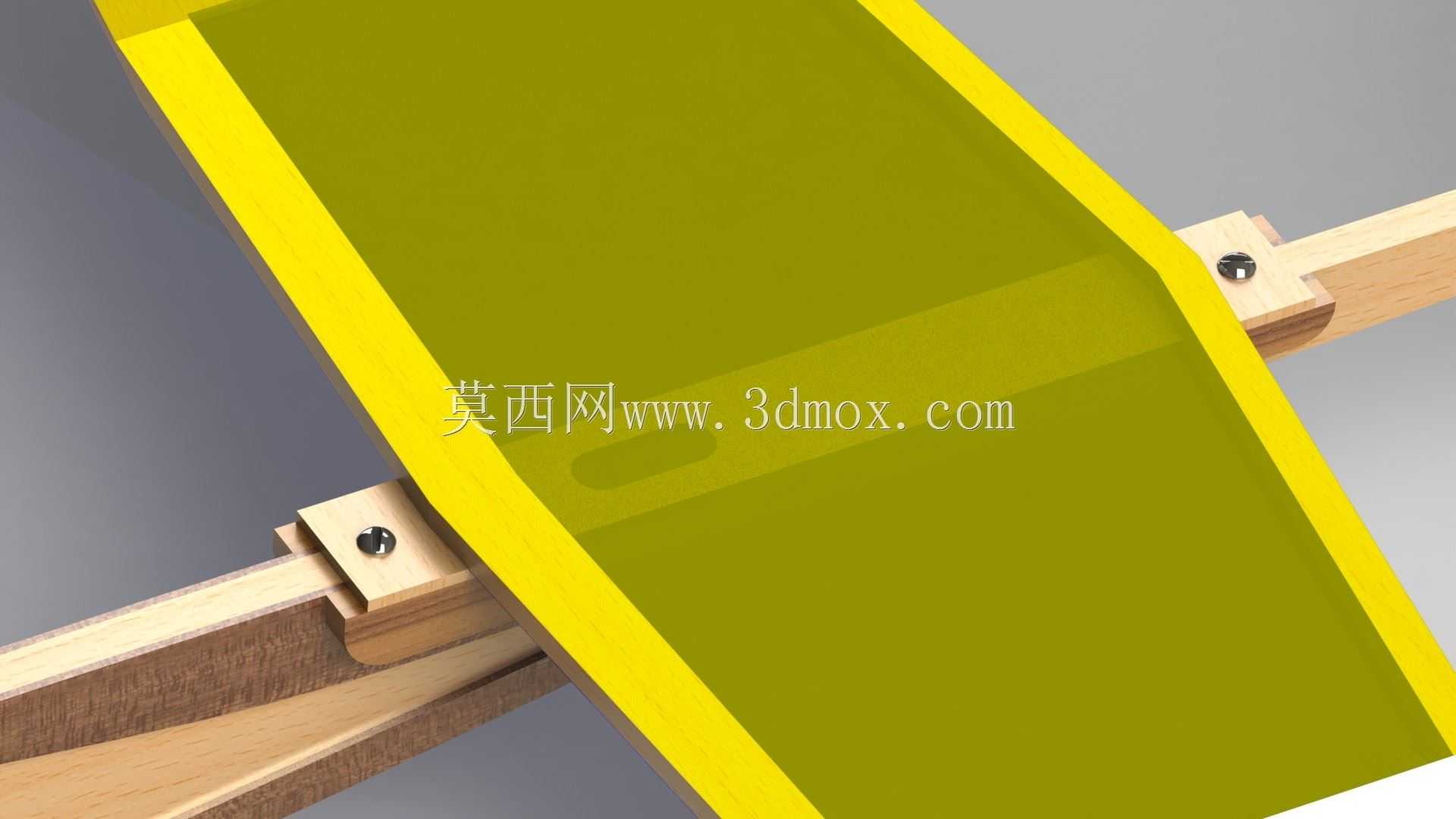

　　重心调校是这类小滑翔机能否稳定飞行的核心环节，设计时明确要求重心必须落在机翼前缘向后三分之一翼弦的位置，并且重心投影点要尽可能贴近机翼下表面，降低整机的俯仰转动惯量。实际装配调试时，如果机头重量不足，可以在机头预设的配重槽内嵌入小块铁片或者铜块，配重件直径控制在6mm、长度5mm左右，通过胶水粘接固定在机头内部，逐步增减配重直到重心落在设计区间。整机的紧固件选用非常精简，仅在机翼与机身的主连接位可选配M2×8的微型螺钉，日常普通拼装场景下直接用胶水粘接即可满足强度需求，不需要额外钻孔攻丝，降低手工制作的操作门槛。蒙皮拼接、木材粘接的工序推荐使用适配轻木与硬木的快干UHU类胶水，这类胶水固化后有一定韧性，

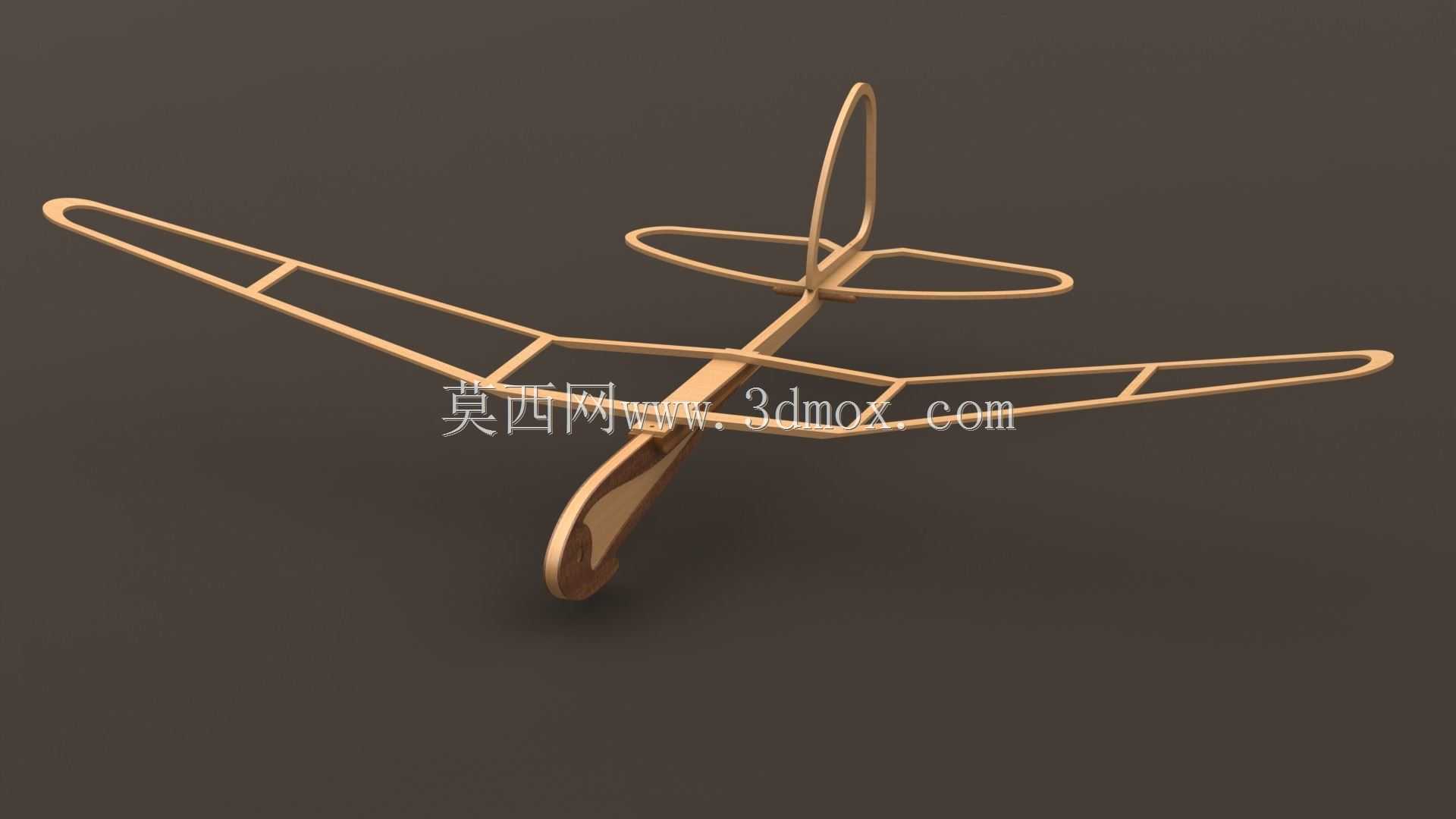

　　不会像脆性瞬间胶那样在飞机轻微坠地时直接出现木材断裂开胶的问题。透明单面胶带的选用宽度为8mm、10mm或者12mm三种规格，主要用来包裹机翼前缘、强化机身易磕碰的棱角位置，在飞机撞到草地或者硬质地面时，胶带可以分散冲击力，避免轻木边缘出现劈裂。从结构建模的角度拆解这套作品，所有零件都在二维草图阶段完成套料排版，板材利用率可以做到85%以上，切割路径没有复杂的小曲率转角，普通桌面级激光切割机以10mm/s的切割速度就可以一次性切完整套轻木零件，不需要二次装夹。机身的长条形轮廓在建模时做了等壁厚校验，最薄的受力段厚度不小于3mm，保证手掷握持时手指捏在机身重心位置不会把木梁捏断。机翼的翼肋间距设置为60mm，在翼展方向均匀排布，

　　既不会因为翼肋过密增加多余重量，也不会因为翼肋间距过大导致蒙皮在飞行中出现凹陷变形。尾翼的后缘同样做了削薄处理，水平尾翼的安装角预设为0度，垂直尾翼设置了2度的偏航角，用来抵消手掷出手时可能出现的偏航力矩，让飞机在滑翔过程中保持平缓的直线盘旋轨迹，不需要频繁手动修正航向。零件的装配公差在三维建模阶段就做了匹配验证，所有卡槽的宽度根据所选板材的实际厚度做偏置补偿，比如选用2mm轻木板时卡槽宽度设置为2.1mm，选用3mm层压板时卡槽宽度设置为3.1mm，避免出现零件切完后卡不进去或者装配间隙过大的问题。这类小滑翔机不需要动力系统，依靠手掷获得初始动能后，依靠机翼产生的升力完成滑翔飞行，结构上没有易损的电子元器件，即使出现局部零件损坏，也可以单独切割替换对应的轻木零件，维护成本极低。在科创教学场景中，这套结构可以让学习者直观理解机翼翼型、重心位置、安定面配平对飞行姿态的影响，从三维建模展开二维切割图纸、到板材加工、再到手工装配调试，完整覆盖小型航空模型的全流程制作环节。
