单腔冰淇淋杯注塑成型模具结构

　　这套单腔冰淇淋杯模具面向薄壁杯状食品包装件的注塑生产场景，核心任务是把锥度明显、口部带翻边、底部带加强形态的一次性杯体稳定成型出来。杯类制件看起来结构简单，但在模具里真正难处理的并不是外形曲面，而是深腔脱模、壁厚均匀性、口部封胶以及冷却收缩带来的抱模力。模型把型腔、型芯、分型面、顶出和导向关系完整表达出来，结构人员在评审时可以直接顺着制件从熔融充模到冷却开模的路径检查干涉与工艺边界。

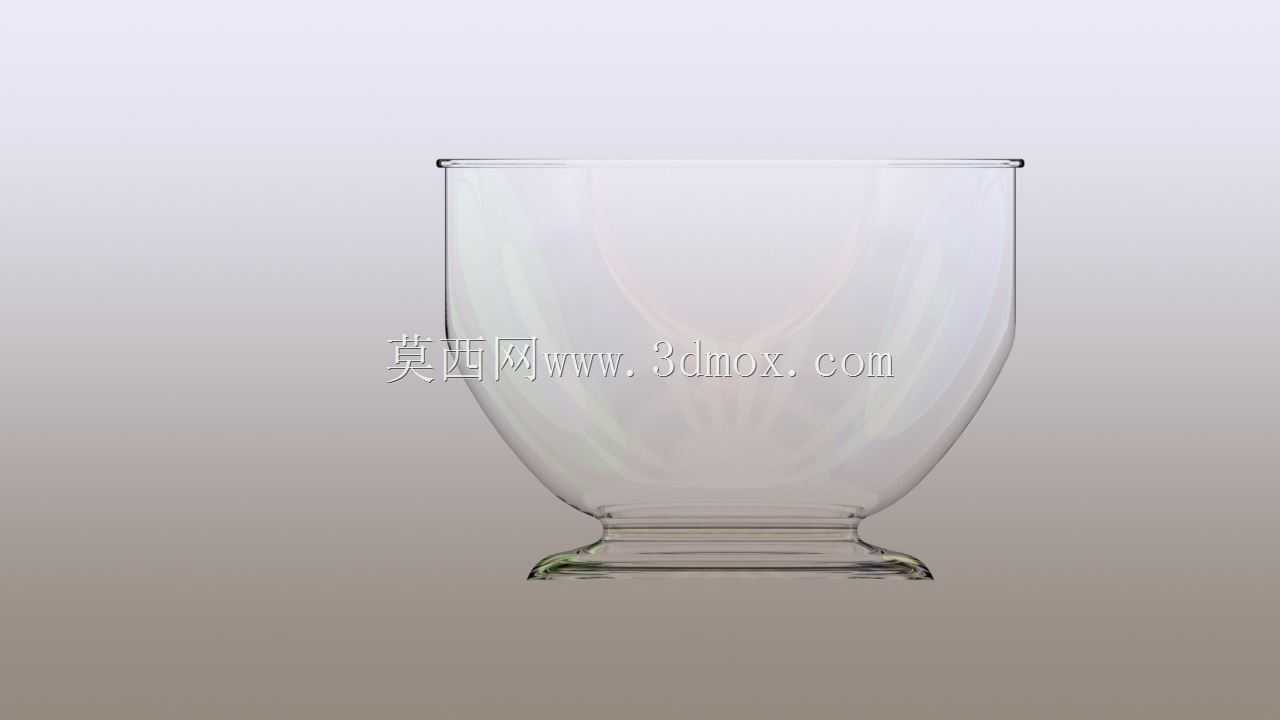

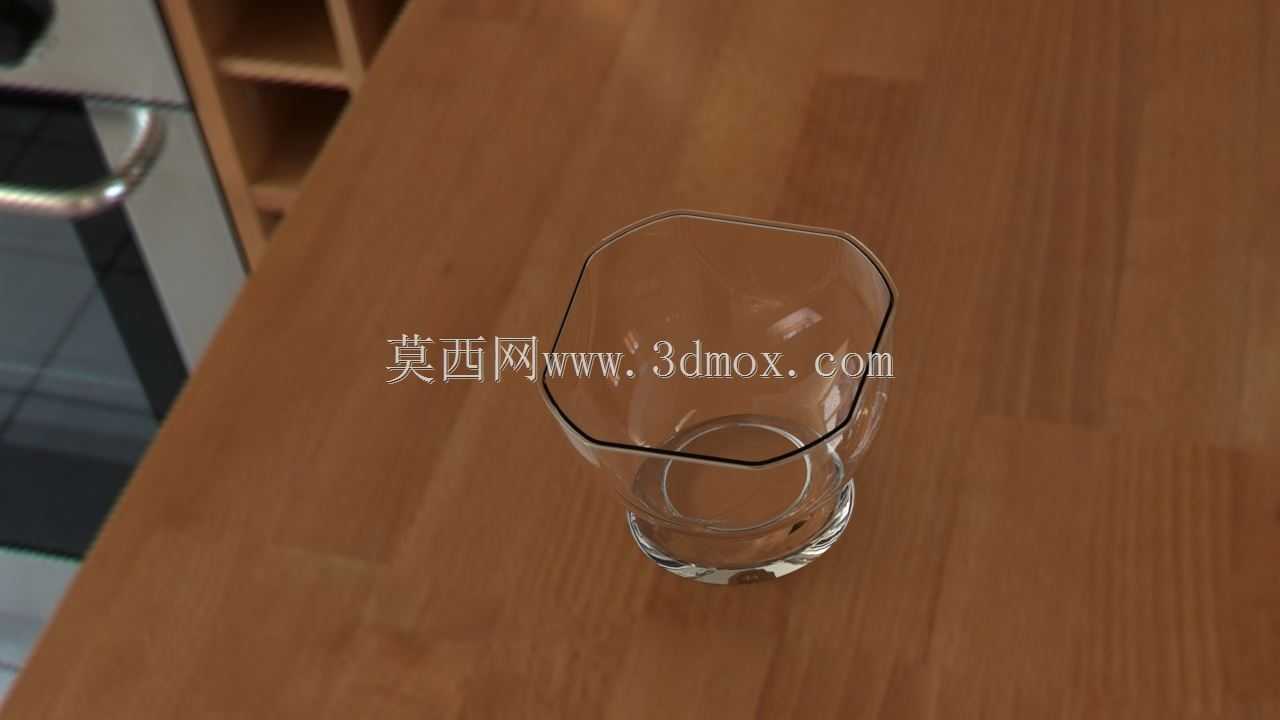

　　制件属于上口大、下底小的锥形杯，侧壁带有连续脱模斜度。这样的几何形态决定了动模型芯必须承担主要内形成型，开模时杯体因冷却收缩会紧包在型芯上，若顶出力分布不合理，薄壁底部容易发白、变形甚至被顶穿。设计中将顶出位置布置在杯口翻边及底部受力较合理的区域，使顶出力尽量沿轴向传递，避免局部应力集中。杯口翻边既是制件刚度增强部位，也是模具分型和封胶的关键区域，分型面沿口部轮廓展开，可减少飞边对后续使用和堆叠的影响。

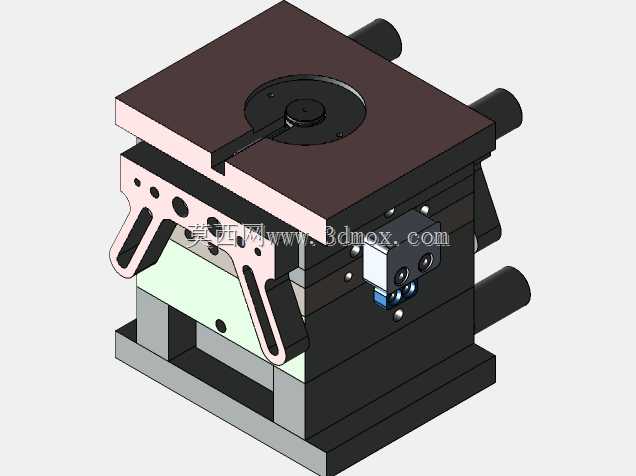

　　型腔侧负责杯体外表面，型芯侧负责内表面，二者的同轴度直接影响杯壁厚度。冰淇淋杯壁厚通常较薄，充模流程又从杯口向杯底延伸，若型芯偏置，一侧会出现充填不足，另一侧则因壁厚过大产生缩痕。模型中的导柱、导套和模架定位关系围绕这一点布置，合模时先通过导向件纠正模板位置，再由型腔与型芯的配合面完成最终定位。对于量产模具，还需要在型芯内部和型腔外圈布置冷却回路，使杯体内外壁冷却速度尽量接近；冷却不均会让杯体椭圆化，后续自动包装线中的套叠、分离和装填都会受影响。

　　浇注思路上，杯类件可根据产量和材料选择口部进料或底部进料。口部进料流程短、压力损失小，冷料去除位置靠近翻边，适合薄壁快速充模；底部进料有利于痕迹隐藏，但流程长，对注射压力和模具排气要求更高。单腔结构虽然节拍不如多腔模高，但在新品试模、小批量定制或杯形频繁更换的产线中更灵活，模具尺寸更小，加工、配模和维修成本也更容易控制。对刚接触包装模具的工程师而言，单腔模能把深腔制品的收缩、顶出、冷却和分型逻辑暴露得更清楚，后续扩展成多腔模时，只需把单个模芯单元作为成熟模块进行阵列和流道平衡。

　　外形与安装边界方面，整套模架需匹配注塑机拉杆间距、最小模厚和开模行程。深腔杯件的开模行程不能只看制件高度，还要计入型芯包紧段、顶出距离以及取件机械手或人工取出所需空间。顶出板后退位置、复位杆行程、注射机顶杆孔位置都要在三维环境中核对，避免模具吊上设备后才发现顶出方向或固定孔位不匹配。浇口套入口需对准喷嘴中心，定位环直径与设备定模板安装孔一致；模具总厚度过薄会导致锁模力无法建立，过厚则可能超出格林柱行程。

　　从实际加工角度看，型芯表面粗糙度和抛光方向会直接影响杯体脱模。深腔抛光应沿开模方向形成连续纹路，横向细纹会增大摩擦并造成顶出阻力。型腔与型芯边角不宜出现尖锐钢料突变，杯底圆角既有利于塑料流动，也能降低热处理和注塑循环中的应力开裂风险。排气槽通常开设在料流末端或杯底最后充填位置，槽深要按材料流动性控制，既要让气体排出，又不能让熔料钻入形成飞边。

　　这套结构还提示了包装件模具与普通结构件模具的差异：杯体不仅要能成型，还要能成叠包装、快速分离、承受冷饮或奶制品装填时的轻微挤压。因此口部圆度、侧壁斜度、底部支撑面和翻边平整度都属于功能性尺寸。三维建模时不能只追求外观曲面顺滑，而应把分型线、锁模面、顶出印迹、冷却通道和装配留量一并建出，让模具从设计阶段就具备可加工、可装配、可试模的工程完整性。
