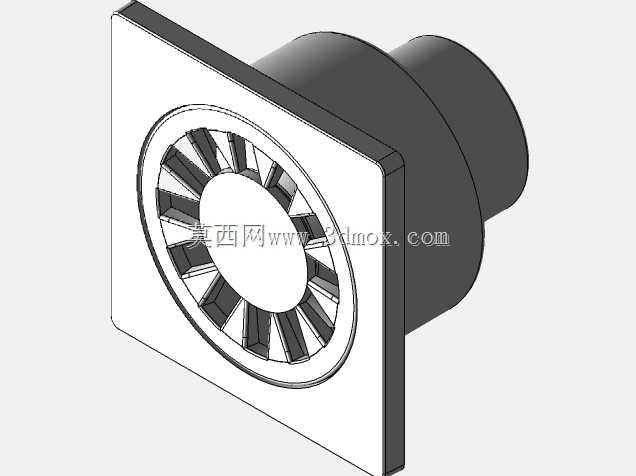

方形100规格排水地漏三维结构

　　这款方形排水构件主要面向住宅卫生间、厨房、阳台以及公共建筑湿区的地面排水场景，在三维结构搭建时，优先围绕土建预留洞口、铺装完成面高度和后期清掏维护三个核心约束展开。整体外轮廓控制在100毫米见方，适配家装中常见的100毫米口径排水支管与预留安装位，边框落在瓷砖完成面后，边缘与铺装层的搭接宽度经过反复核对，既能够遮盖洞口周边的裁切缝隙，也不会因为边框过宽影响地面砖的排版。

　　从实际使用逻辑看，地漏承担的不只是把地面积水导入立管，还要拦截毛发、碎屑等杂物，避免排水管路在弯头、横管段形成堵塞。模型中将盖板与下部承托结构拆分为独立配合关系，盖板表面布置通水孔隙，水流可沿板面均匀进入下部集流腔；较大的固体杂质被拦在盖板上方，日常维护时直接取出盖板即可清理，不需要破坏地面铺装。边框与底座之间设置搭接台阶，装配后盖板上表面与周围完成面保持齐平，减少脚部踩踏时的突兀感，也避免清洁工具推过地面时被边缘卡住。

　　结构下部采用收束式流道，水流从方形进水区域进入后，逐步向排水口汇集，降低局部涡流造成的滞水概率。底座外缘设置承托边，安装时可坐落在防水层以上的找平层区域，周边再通过密封材料封堵，使渗到砖下的积水也有机会回流至排水通道，而不是长期积留在砂浆层中。对于卫浴空间而言，这一边界处理直接关系到防渗漏效果，因此建模时没有把产品孤立成一个零件，而是把瓷砖面、找平层、防水层和支管接口的相对位置一并纳入校核。

　　外形设计上，方形面板比圆形面板更容易与直角铺贴的地砖对齐，尤其在阳台边角、淋浴区靠墙位置，边线可以顺着砖缝布置，视觉上更规整。面板厚度经过控制，既要保证人员踩踏、小推车临时碾压时不产生明显变形，也要避免整体过高导致地面抬升量过大。下部插入段与排水管路之间保留合理配合间隙，方便现场根据不同管材、不同高度偏差进行调整；若施工中预留洞口略有偏移，底座边框仍能提供一定覆盖余量。

　　在三维建模过程中，盖板孔隙、边框圆角、底座拔模斜度和承托面均按可制造方式处理。盖板开孔不能只追求通水面积，孔距和筋宽需要同时满足承重与拦截要求：孔过大，杂物容易进入管内；孔过小，毛发和皂垢又会快速覆盖表面，降低排水速度。边框转角采用小圆角过渡，既减少铸造或注塑成型时的应力集中，也便于日常擦拭，避免卫生死角。底座侧壁保留脱模斜度，使构件在批量生产时能够顺利出模，下部环形支撑面则保证放置平稳。

　　安装边界方面，100毫米见方的外形适合在单块地砖中心或四块砖交汇点布置。若采用砖中安装，需要提前确认裁切后的瓷砖仍有足够承载边；若采用砖缝交汇安装，地漏四角与砖缝对齐，排水坡向更容易组织。地面找平层应以地漏为最低点做缓坡，坡度不宜过陡，否则站立舒适性差，也不宜过缓，否则水流不能快速汇入。模型中面板与底座的分层关系，能够帮助施工人员理解成品高度：上部装饰面、中间密封层、下部排水管口必须逐层对应，不能只按外形尺寸预留洞口。

　　对于设备平台、商用厨房等排水量更大的区域，还可依据该结构的接口逻辑校核流量裕度。多个地漏并联布置时，每个点位的集水范围、坡度方向和横管管径需要统一考虑，单个产品模型则可作为标准节点放入建筑给排水BIM装配中，检查与防水层、地砖、立管之间是否存在干涉。通过这种方式，结构件不再只是外观造型，而是连接排水功能、现场施工和后期维护的具体工程节点。
