方形150规格排水地漏结构设计

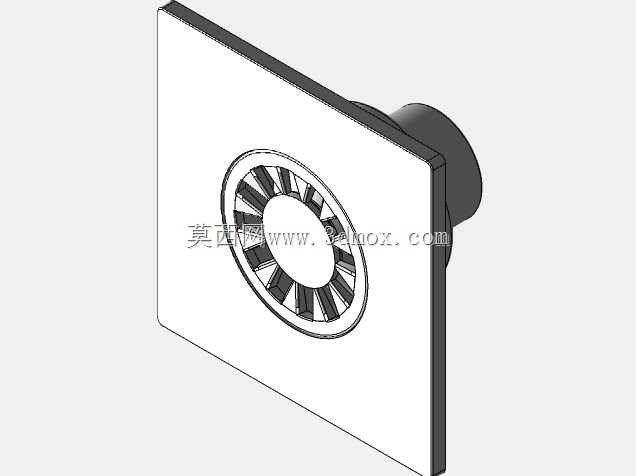

　　这款方形排水地漏的外轮廓控制在150mm见方，属于土建预留洞口适配性较强的中等规格排水构件，建模阶段首先锁定的是安装边界：面板外缘边长150mm，下部水封筒插入段的外径需匹配常规住宅、公共卫浴间预留的排水支管洞口，面板搭接在完成面的压边宽度预留12mm至15mm，避免铺装完成后出现边缘悬空、密封胶缝过宽的问题。

　　从实际使用场景来看，该规格地漏既可以用在家庭淋浴区、阳台洗衣区，也能适配小型公共卫生间、茶水间的地面排水点位。淋浴区长期有大量温水裹挟毛发、沐浴残留泡沫流过，阳台区域则会夹带泥沙、洗衣纤维，地漏的结构设计必须同时兼顾通水通量、杂物拦截和水封防臭三个核心需求。建模时先梳理排水路径：地面积水透过面板的格栅开孔进入上部拦渣腔，毛发、大颗粒杂物被格栅和内置拦渣篮截留，水流向下汇入水封腔体，通过水封弯的液封阻隔下游排水管道内的臭气、害虫反溢，最终从侧向或者下向的排水接口接入排水支管。

　　结构设计的思路没有追求过于复杂的异形造型，优先保证量产和现场安装的容错性。面板采用薄型方形盖板，格栅开孔的排布沿面板中心对称分布，开孔总面积经过核算，需满足日常淋浴峰值流量的过流要求，避免开孔率不足导致地面积水抬升。格栅的筋条宽度控制在3mm至4mm，既保证踩踏时的结构强度，不会被行人踩弯变形，又能让水流快速通过，同时筋条间隙控制在6mm至8mm，可拦截大部分毛发、纸屑，又不会因为间隙过小被杂物快速堵死。

　　下部水封结构是这款地漏的功能核心，建模时严格保证水封深度不低于50mm的工程要求，水封槽的溢流口高度和补水腔底部的高差经过反复校核，即便长期没有补水，水封蒸发后仍能保留足够液封高度，避免管道臭气反窜到室内。水封筒采用可拆卸式配合，拦渣篮可以直接从面板开口取出，清理积攒的毛发、泥沙时不需要拆解整个地漏，也不用撬动周边铺装的瓷砖，物业或者住户日常维护的操作门槛很低。

　　安装边界的处理上，地漏底座的下接接口预留标准管径配合段，可以直接粘接对应规格的PVC排水支管，底座外缘设置环形止水翼环，铺贴防水层时可以将防水卷材包覆在翼环上方，避免积水从地漏底座和楼板混凝土的缝隙向下渗漏。面板和底座之间采用台阶面配合，搭接处预留密封胶圈的安装槽，既可以防止污水从配合缝隙渗漏到结构层，也能避免面板在踩踏时出现晃动、异响。

　　从三维建模的细节来看，所有配合面都做了拔模斜度处理，底座、水封筒、拦渣篮这些注塑或者冲压成型的零件，脱模方向统一沿地漏轴向，没有反向倒扣，不需要复杂的侧向抽芯结构，量产时模具结构简单，成型后零件的变形量容易控制。面板的边角做了小圆角过渡，没有尖锐棱角，铺装完成后和瓷砖接缝的贴合度更好，日常行走也不会磕碰划伤。

　　在不同工况的适配性上，150mm见方的面板尺寸相比常用的100mm规格地漏，通流面积更大，适合排水量更大的区域，同时又不会因为尺寸过大占用过多地面铺装空间，在瓷砖排版时可以刚好对齐整砖或者半砖的接缝，减少现场切割瓷砖的工作量。整个模型的装配关系完整，面板、拦渣篮、水封芯、底座各零件的配合间隙、轴向定位都做了明确约束，工程人员可以直接基于该模型校核预留洞口尺寸、排布排水管线，也可以在此基础上调整材质、表面处理方式，适配不锈钢冲压或者黄铜注塑电镀等不同工艺路线。
