600×400行程三轴立式数控铣床机身结构

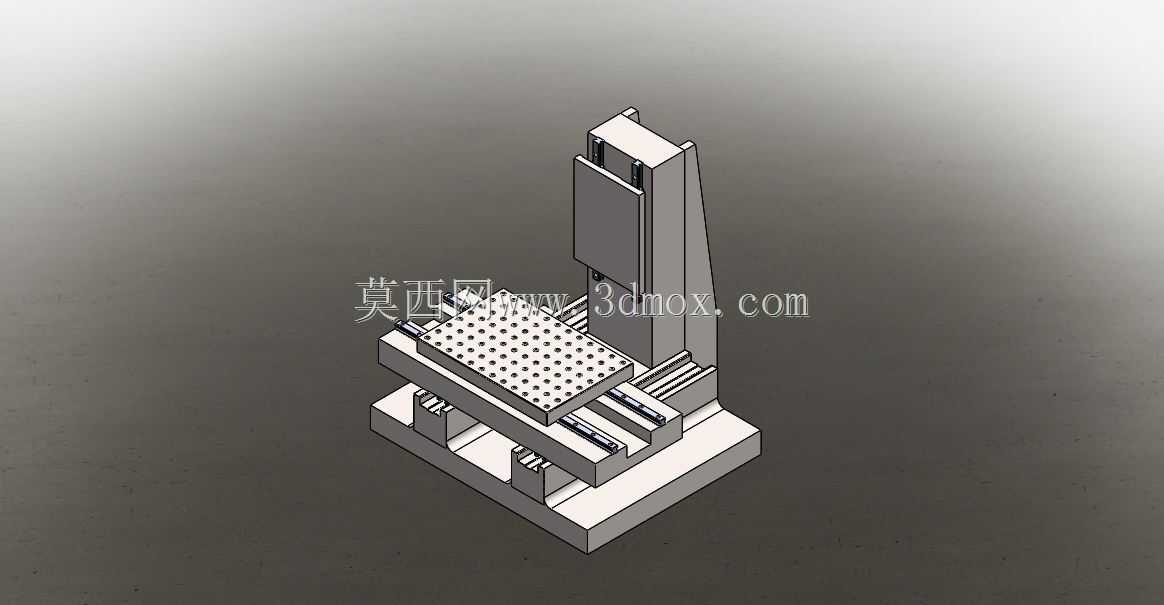

　　这套结构面向中小规格三轴立式数控加工设备的机身方案，工作台有效承载区域按600mm×400mm的行程边界布置，适合模具钢小件、铝合金治具、非金属样板、自动化零件的铣削、钻孔、镗孔与轻切削加工。整机采用固定床身、十字滑台、立柱后置的经典立式布局，床身底部为宽厚箱形支承，内部可按铸造工艺布置加强筋，也可在自制设备中改用焊接钢板机架后进行时效处理，目的都是控制切削载荷下的基础变形。

　　从实际使用场景看，该类设备常布置在模具车间、教学实训区、小批量零件加工单元或设备开发试验现场。工件通过压板、虎钳或简易夹具固定在带密集孔位的工作台上，台面孔阵用于快速装夹和避让排屑；X、Y方向由两组线性导轨和传动部件承担移动，Z方向主轴单元沿立柱正面导轨上下进给。三轴运动关系清晰，主轴位于工作台上方，刀具沿Z向接近工件，工作台在水平面内完成XY定位，能够覆盖平面轮廓、型腔、孔系和简单三维曲面的加工需求。

　　结构设计的重点不在外观包覆，而在载荷传递路径。切削力从刀具进入主轴滑枕，再经Z向滑板传递到立柱；工作台承受的工件重量和进给抗力则通过十字滑台、导轨座传至床身。立柱与床身连接区域需要保持足够接触面积和连接刚性，避免主轴悬伸时产生俯仰趋势。床身底部四角应设置可调垫铁或地脚安装面，现场调平时既要保证导轨几何精度，也要让支承点受力均匀，防止机架因地基不平产生附加应力。

　　外形边界方面，600mm×400mm指的是工作台运动与加工覆盖的核心规格，并不等同于整机占地。布置车间时，需要在机身左右预留维护和电气走线空间，前方预留操作、上下料与开门距离，后方考虑立柱、电控柜及散热通道。吊装或转运时，应利用床身、立柱上的可靠起吊位置，不能以导轨、防护罩或丝杠作为受力点。若后期增加外防护，还要确认防护门开启范围、切屑输送机位置、冷却液回流路径与三轴极限行程之间不发生干涉。

　　导轨和丝杠的安装面是建模时必须重点控制的部位。X、Y导轨宜平行布置并保持等高，丝杠中心线应尽量贴近载荷作用区域，以减小移动部件偏载；Z向导轨需要承受主轴箱重量和进给力，压板、镶条或线性滑块的预紧结构要在模型中留出装配与调整空间。工作台孔阵的孔距、沉台深度和T型槽替代形式，应结合常用夹具规格确定；若直接采用孔阵台面，孔口不能削弱台面主承力区，底部也要保留排屑和清洁空间。

　　自制这台机器时，不能只把三维模型看作外形参考。床身壁厚、筋板方向、立柱截面高度、滑台搭接长度、主轴电机安装面、轴承座固定位置以及限位开关安装位，都会影响后续精度保持性。较合理的思路是先确定加工对象和最大工件尺寸，再反推主轴端面到工作台的距离、Z向行程、龙门或立柱净高以及刀具换刀空间。对于轻铣和非金属加工，可适当采用焊接机架配合加厚安装板；若目标是钢件持续切削，则应优先采用铸件结构或高刚性焊接件，并在导轨安装面预留二次加工余量。

　　装配层面，模型中应检查三轴在极限位置的干涉情况：Y向前后移动时，工作台不得碰撞床身端部和排屑区域；X向移动时，拖链、丝杠护罩和床身侧翼要保留间隙；Z向下行到最低位置时，刀柄、夹具和工件之间仍要有安全距离。电气走线可沿床身后侧和滑台侧面布置，拖链弯曲半径需提前在三维环境中验证。冷却管路则应跟随主轴附近区域布置，同时避免液体直接冲向导轨防护和电机接口。

　　整体来看，该机身方案适合作为三轴数控铣床开发的结构起点：它把床身、立柱、十字滑台、工作台、导轨安装区和主轴进给方向完整表达出来，便于后续补充主轴、丝杠、伺服电机、防护罩、润滑系统和控制系统。工程落地时，还需围绕刚性、装配公差、浇注或焊接工艺、现场安装边界以及维护可达性继续细化，才能从演示结构转化为稳定可加工的设备。
