多板层叠式精密注塑成型模具结构

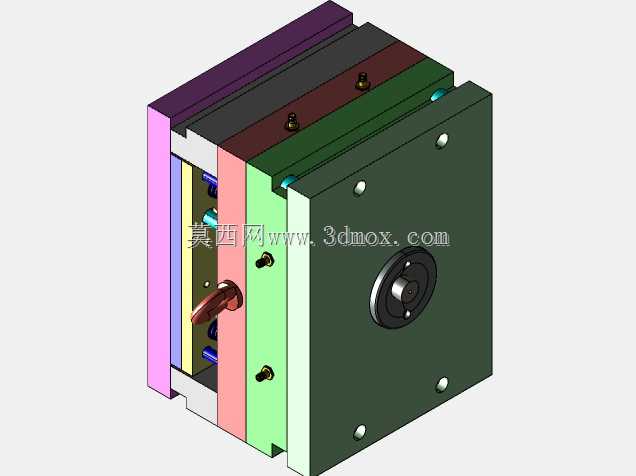

　　这套模具结构面向中小型塑胶件的批量注塑生产场景，整体采用多层板叠合的经典模架布局，从外侧可见深绿色定模板、多块不同功能的中间垫板以及带色彩区分的动模侧组件，各层板件通过周向布置的内六角螺钉完成轴向锁紧，板与板之间的贴合面经过平面度管控，保证合模后分型面密合，避免注塑过程中出现飞边、跑料。模具正面中心设置带环形台阶的定位环结构，该部位直接与注塑机定模板的定位孔配合，实现射嘴中心与模具主流道的同轴对中，定位环外圈的紧固螺钉将其压装在定模面板上，拆装维护时可快速更换不同外径规格的定位环，适配不同吨位注塑机的定位孔尺寸。

　　从侧向剖开的展示视角可以看到模具内部的流道与成型区域排布，多层板之间预留了流道凝料的脱出空间，这类结构常见于三板式细水口模具，开模过程中可在定模侧先完成流道凝料与产品的自动分离，随后动模侧带动产品顶出，无需人工剪除浇口，适配瓶盖、小型外壳、精密接插件等需要点浇口进胶的塑胶件生产。板件边缘伸出的多根彩色立柱为导柱导向组件，导柱贯穿对应模板的导套，在频繁开合模动作中承担径向定位作用，承受合模时的侧向偏移力，保证型腔与型芯的同轴度，避免出现型腔侧壁擦伤、产品壁厚不均的问题。

　　模具侧面外露的弯形管件为冷却回路的外接水嘴，连通模板内部加工的冷却水道，成型时通入恒温冷却水，将熔融塑料带入模具的热量快速带走，缩短产品冷却固化周期，同时均衡模温分布，减少产品因冷却不均产生的内应力、翘曲变形。板件上分布的多个沉头螺钉孔分别承担不同功能：外圈大规格螺钉用于模板之间的刚性连接，靠近成型区域的小螺钉用于压紧型腔镶件、型芯镶块，当局部成型部位出现磨损或者需要更换不同型腔规格时，无需拆解整副模具，仅需松开对应镶件的紧固螺钉即可完成替换，大幅降低修模、换型的工时成本。

　　设计阶段首先依据目标塑胶件的投影面积、注塑压力估算所需锁模力，反向确定模架的长宽厚尺寸，本结构的外轮廓边界预留了充足的安装余量，模板四周超出型腔边缘的距离满足注塑机压板的装夹空间要求，上下端面的螺孔位置匹配常用注塑机的动定模安装孔距，无需额外加装过渡垫板即可直接上机。开模行程的分配经过逐层校核：定模面板与流道板之间的开模距离需保证流道凝料能够顺利从拉料针上脱落，流道板与动模板之间的开模距离则需满足产品顶出后能从型芯上完全取出，两段开模行程通过限位螺钉、拉模扣组件控制开合顺序，避免出现开模次序错乱导致流道拉断、产品粘模的故障。

　　顶出机构隐藏在动模侧的后方空间内，包含顶针面板、顶针底板以及多根顶针、回针，合模时回针先接触定模板，将顶出板推回初始位置，保证顶针端面与型腔面平齐，不会在产品表面留下凸起顶痕。模具的吊装部位在模板侧面加工有吊环孔，可拧入吊环螺栓完成整副模具的吊装转运，适配车间行车的上下模作业。整体结构兼顾了成型稳定性与维护便利性，各功能模块分区清晰，水路、螺钉、导向件的排布避开了型腔与流道的加工区域，不会出现钻孔干涉、强度削弱的问题，适合长期连续量产的注塑车间使用。
