三款壁装储液罐操作手柄曲面结构

　　该组模型围绕壁装储液容器外侧的手动操作部件展开，核心是三只轮廓相近但尺寸、曲率和端部接口存在差异的弯柄件。实物在现场并不单独承担承载任务，而是安装在储液罐、水箱或类似罐体的阀杆、启闭轴、锁紧机构旁，供操作人员在巡检、切换管路、排放或检修时握持施力。与小型旋钮相比，这种长曲线手柄能够把手部拉力转化为较稳定的扭转力矩，适合在罐体侧壁空间受限、操作位置偏高或需要戴手套作业的场合使用。

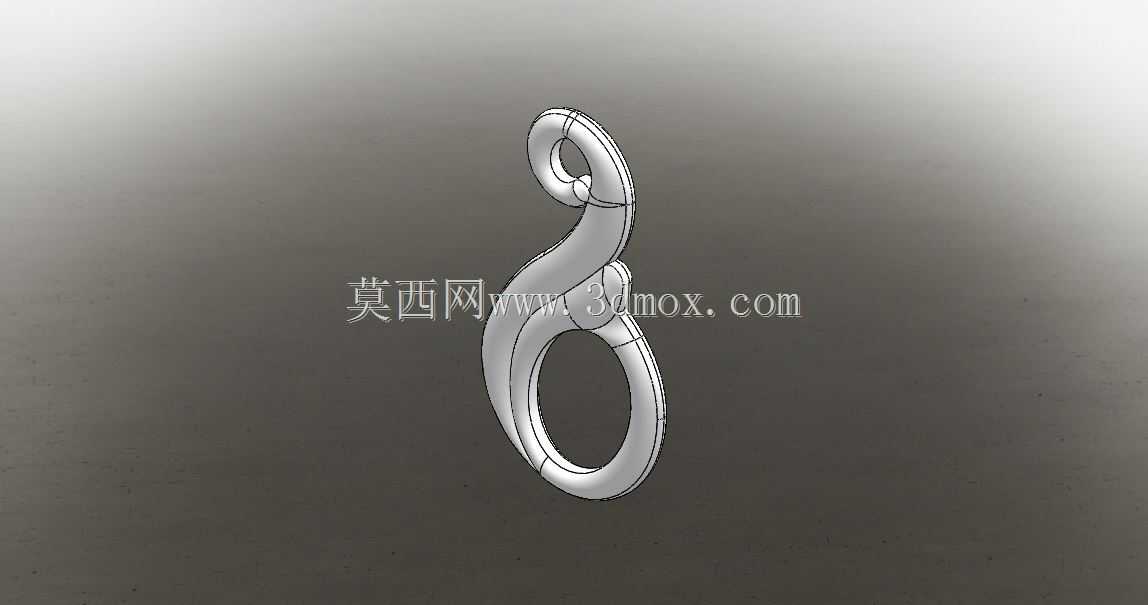

　　建模时没有把零件简单处理成直杆加圆环，而是按照手握路径和罐体避让关系组织曲面。整体形态呈连续的S形弯曲：一端为较小的闭合环，用于与阀杆、销轴或连接件形成配合；另一端为较大的环形握持区，便于手指穿入或手掌扣住。中间过渡段采用变截面扫掠，截面宽度和厚度随受力位置变化，在靠近小环的传力区域保留较厚实的结构，在大环握持区域则控制边缘厚度并做圆润过渡，避免握持时出现明显棱角。

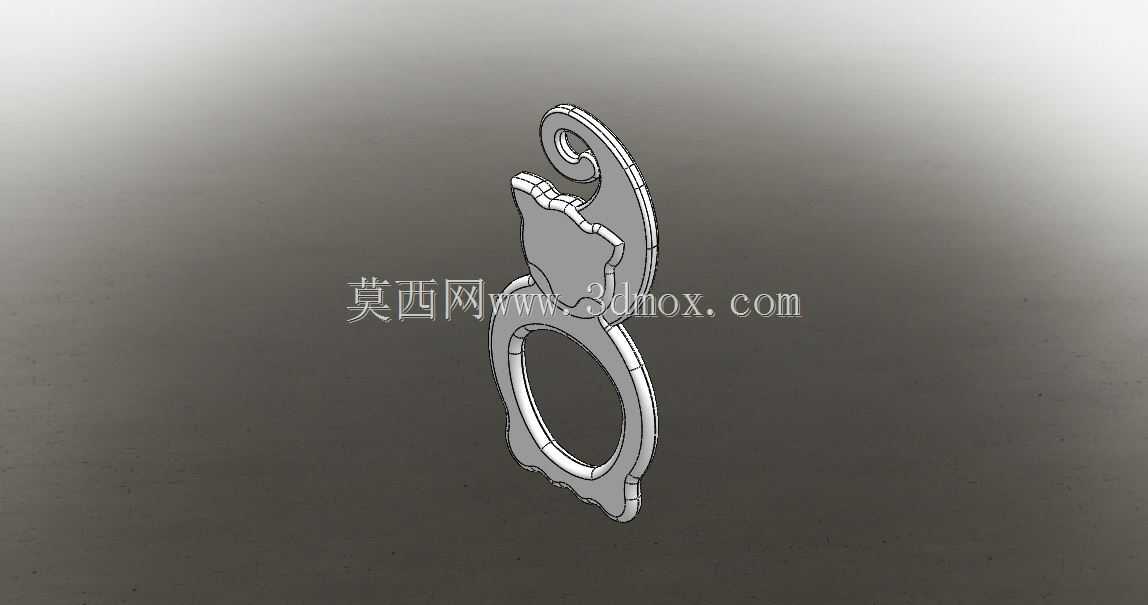

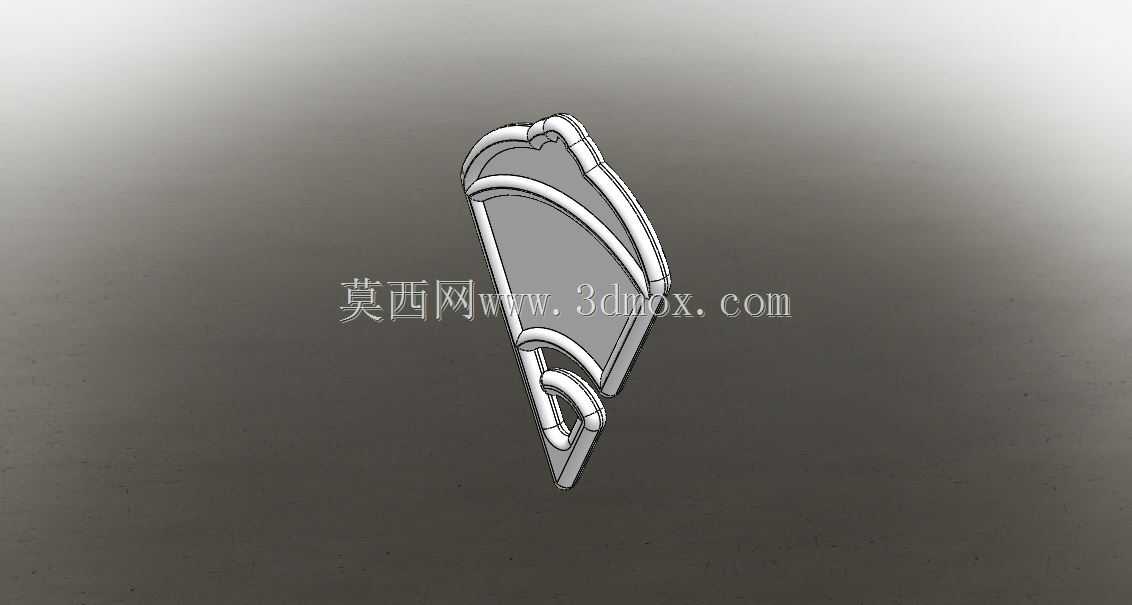

　　三款型号的差异主要体现在安装边界和操作半径上。较小型号适合紧凑罐壁或轻型启闭机构，弯曲幅度收敛，外伸距离短，能够减少人员通行时的磕碰；中等型号在环孔尺寸和柄身长度之间取得平衡，适用于常见壁挂储液罐的手动阀件；较大型号则增加了握持环和力臂长度，适合需要更大启闭力矩的场合。虽然模型页面未给出可直接加工的尺寸表，但结构表达已经把环孔中心距、柄身外轮廓、背部贴合面和端部连接位置作为关键建模基准，后续工程化时可依据阀杆直径、安装螺孔位置和罐壁安全间距进行参数化调整。

　　从安装逻辑看，手柄不能只按外观曲面成型。小环端需要考虑与转轴的配合方式，若采用方轴、扁位或销钉连接，应在内部增加对应止转结构；若通过螺栓压紧，则需预留足够的夹持壁厚和接触面。大环端虽然主要承受手握载荷，但环体根部在反复扳动时会形成弯曲应力集中，因此曲面过渡处不宜出现突变缩颈。模型中柄身正反面均保持连续光滑，适合后续进行圆角校核、壁厚抽壳或铸造、压铸、注塑等工艺转换。

　　现场使用时，这类手柄常暴露在罐体外侧，可能接触水汽、清洗液或轻微腐蚀环境，因此外形设计不仅要满足抓握，还要便于清洁和排水。连续曲面没有深窄凹槽，擦拭时不易积存污垢；环形结构在保证强度的同时减轻了零件重量，也降低了远端悬伸对阀杆产生的附加弯矩。对于需要频繁操作的储液设备，手柄的位置应避开管道法兰、液位计和检修盖，保证人员站在地面或平台上即可完成扳动，不需要过度探身。

　　在三维结构设计中，该类零件适合采用草图控制线加扫掠成型的方式建立主形态，再通过放样或边界曲面处理大小环之间的光顺连接。环孔内侧应根据手指接触和装配接触分别设定圆角：握持区圆角偏大，以提高手感；连接区圆角则需兼顾装配间隙和应力分布。完成主体后，还应结合实际安装轴校核手柄转动包络，尤其是大环外圆在全开、全关位置是否会与罐壁、保温层或相邻管路干涉。三款型号放在同一模型体系中，也便于设计者按罐体规格、操作力和安装空间进行系列化选型，而不是重新绘制相似构件。
