多腔塑料容器注塑模具结构设计方案

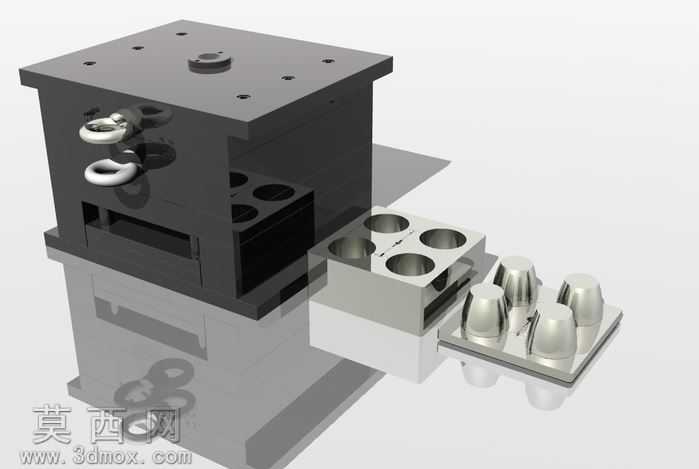

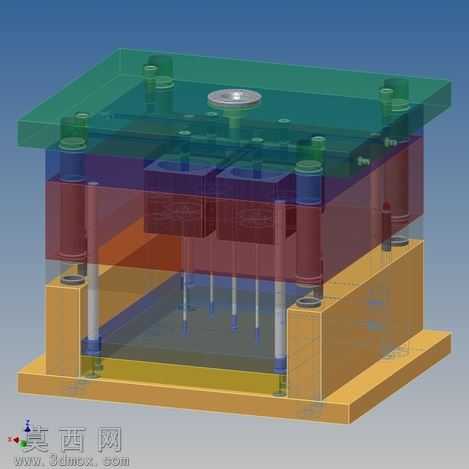

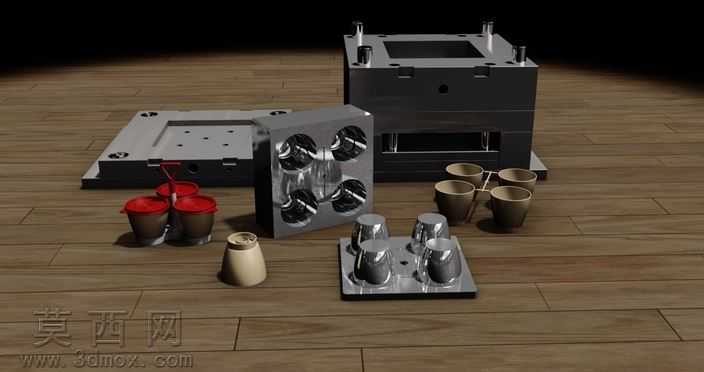

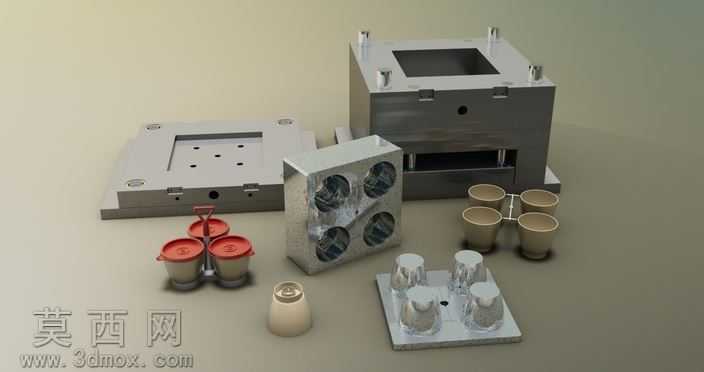

本套塑料容器注塑模具采用三维建模软件完成全参数化设计，整体为一模多腔结构布局，可同时完成多款不同规格塑料容器制品的注塑成型作业，有效提升批量生产效率。建模过程中首先完成制品结构的逆向梳理与收缩率预设，针对不同容器的壁厚、脱模斜度、圆角过渡等细节做了参数化校准，确保后续成型制品的尺寸精度与外观质量。模具整体结构包含定模座板、定模板、动模板、动模座板等标准模架组件，同时配套设计了独立的型腔与型芯镶块结构，针对带内凹结构的容器制品，在对应型芯位置设计了侧向抽芯的预留安装位，保证成型后制品可顺利脱模，避免出现顶白、拉伤等成型缺陷。材质渲染阶段，对模架金属部件赋予了磨砂钢材材质，还原模具钢经精加工后的哑光金属质感，对型腔、型芯的成型面做了高光金属材质处理，体现精密加工后的表面光洁度，对配套的塑料容器制品分别赋予了半透明PP、哑光红棕塑料等不同材质，直观呈现不同原料成型后的成品视觉效果。设计过程中重点考量了浇注系统的平衡布局，针对多腔结构排布了分流道与浇口位置，确保各型腔进料均匀，避免出现充模不满、飞边等问题；同时对冷却水路的走向做了初步规划，在模板与镶块内部预留了循环水路通道，保证成型过程中模温均匀，缩短制品冷却周期，提升整体成型效率。整套模具的各组件配合间隙、导向定位结构均做了精准的参数化约束，导柱导套的位置、紧固螺丝的排布、顶出机构的行程都经过模拟校验，确保模具开合模动作顺畅，各部件无干涉问题，可直接用于后续的模具加工生产参考。
