壁挂式电气控制箱体钣金结构

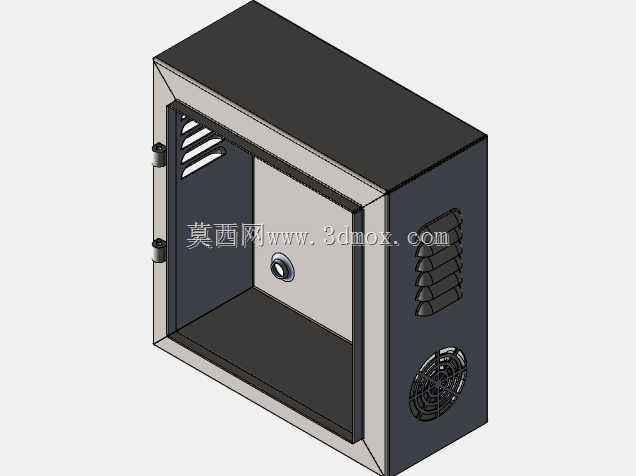

　　该结构围绕小型壁挂式电气控制箱的实际布置需求展开，箱体采用薄板折弯成型思路，主体由后背板、左右侧板、顶板、底板以及前置门板围合而成，适合在车间设备旁、产线立柱侧、自动化工位附近或小型机房墙面安装，用来容纳断路器、端子排、开关电源、继电器、小型PLC及接线端子等低压电气元件。建模时没有把箱体处理成简单封闭方盒，而是将门体、铰链侧、通风区域和散热风扇位置分别表达，使后续拆图、钣金展开和开孔校核都有明确依据。门板通过侧边铰链与箱体连接，门内侧预留加强折边，避免薄板门在长期启闭后出现翘曲；门面设置锁具位置，可在调试完成后关闭，防止非维护人员误触带电元件。门开启后，内部安装板区域保持相对完整，电气元件可集中固定在背板或可拆卸安装板上，

　　走线沿箱体边缘整理，维护时不需要频繁拆卸主体外壳。侧板靠上区域布置百叶式通风口，气流方向经过折弯导向，可在满足空气流通的同时减少灰尘、飞溅液体直接进入箱内的风险；下部轴流风扇位置对应热源集中区，风扇外圈采用防护网结构，既保证排风面积，也避免手指或线缆靠近旋转部件。对于变频器、开关电源、变压器等发热较明显的元件，风扇与百叶形成低位进风、高位排风或侧向对流路径，能够降低箱内局部积热。箱体外形以矩形紧凑布局为主，深度方向控制在墙面安装可接受范围内，避免突出过多影响通道；宽度和高度围绕常见电气元件排布、线槽走向及端子接线空间确定。后背板承担墙面固定载荷，安装孔位应避开内部元件和走线区域，孔距结合膨胀螺栓或壁挂支架尺寸设定；

　　箱体边缘采用折边和圆角过渡，既提高薄板刚性，也减少装配和检修时的锐边风险。顶部与底部可根据现场需要补充电缆引入孔、格兰头或敲落孔，进线位置应与端子排区域对应，使电缆进入后能够短距离接入，减少交叉走线。侧板、门板与背板之间的搭接关系在三维结构中清晰可见，适合进行干涉检查：门开启角度不能与墙面、相邻管线或操作手柄冲突；风扇外径、防护网与内部元件之间要保留手指安全距离和振动间隙；百叶冲压区域需考虑板厚、折弯线和加强方式，防止通风孔密集导致板面刚度下降。钣金工艺上，各板件优先采用折弯、冲压和点焊或螺钉连接组合，减少复杂焊接变形；表面可按使用环境采用喷塑处理，深色外表面在工业现场更耐脏，门内与安装板则可采用浅色，便于识别元件和线槽。该结构不是单纯外观件，而是兼顾防护、散热、安装、检修和制造可行性的电气承载外壳，可作为小型控制箱、接线箱、设备配套电柜或单机控制盒的基础结构使用。
