热成型装饰边框模具型腔结构

　　该结构面向装饰类薄壳件的热压成型工序，整体呈现上下对合的框式型腔轮廓，主要用于带异形花边轮廓的面板、护罩或装饰盖板类零件的片材热成型生产。现场使用时，受热软化的塑料片材覆盖在成型工位上，上下模沿导向方向闭合，片材在压差与模面约束下贴附成型，冷却后即得到与型腔边界一致的立体边框件。

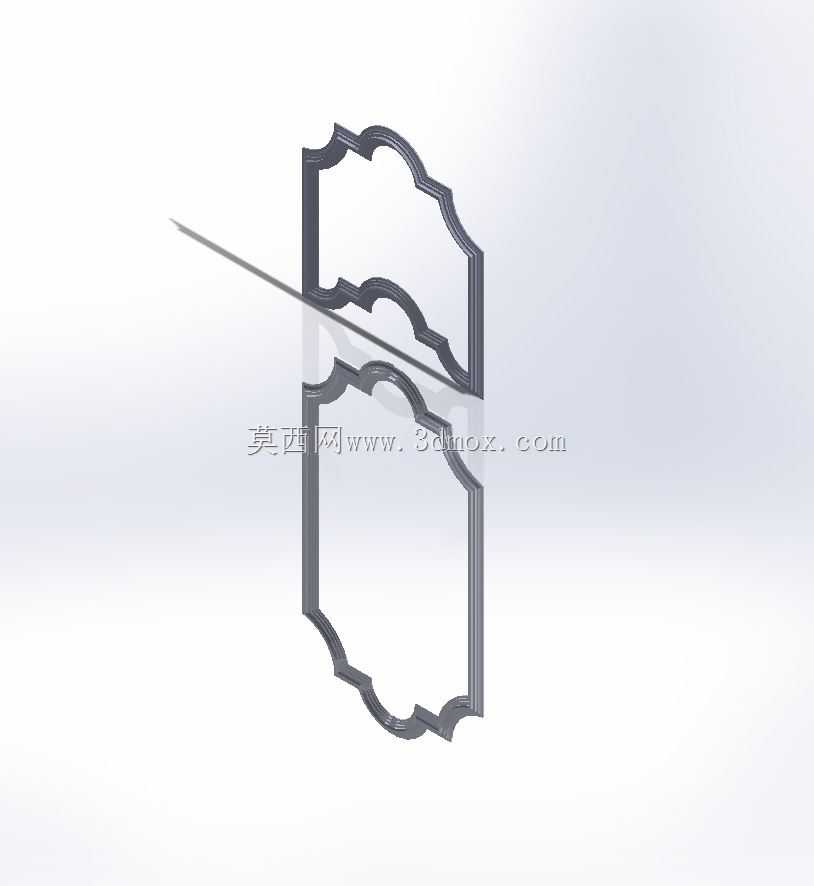

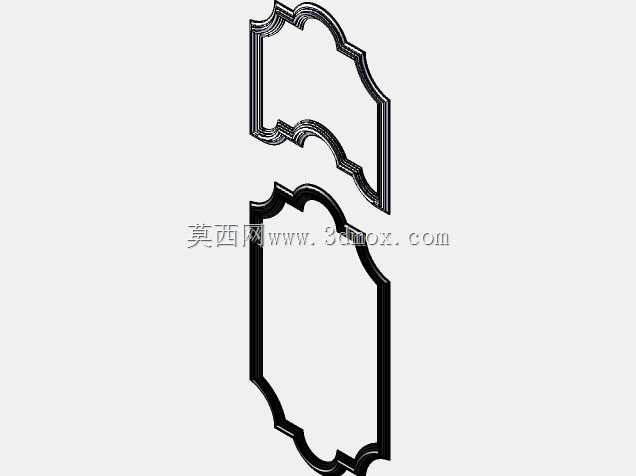

　　从结构形态看，模型重点表达了成型工作区域的轮廓边界，而非整套模具的模架、导向件和加热系统。上下两件型腔均采用薄壁框式表达，外缘不是简单矩形，而是在长边和转角位置布置连续的内凹、外凸曲线，形成类似装饰花边的折线轮廓。这种轮廓直接决定成品件的可见边界，因此在建模时需要保证上下模边线在合模方向上的投影关系一致，避免闭合后出现错位、压边不均或局部裁切干涉。

　　该类零件常见于家电面板、室内装饰盖板、展示牌外框、小型设备护面以及需要美观边缘的塑料外壳。与平直边框相比，异形花边在成型时更容易出现材料流动不均：曲线内凹处片材堆积，圆角外凸处拉伸变薄。设计型腔时不能只追求外观线条，还要结合片材厚度、拉伸深度和加热温度判断材料补偿。模型中的框边保留了一定高度，能够为片材提供成型立面和压边支撑；中部大面积开放区域则对应成品的平面或后续装配区域，适合在实际模具中进一步增加吸附孔、冷却通道或局部顶出结构。

　　建模思路上，应先按产品外观要求绘制单侧花边轮廓，再通过对称、镜像或局部阵列得到完整闭环曲线。轮廓转角处需要控制曲率变化，避免相邻线段在成型时产生突变折痕。完成二维轮廓后，沿合模方向拉伸得到型腔壁体，并根据上下模的配合关系分别处理拔模斜度。上模与下模的边线虽然视觉上接近，但在工程结构中不应完全重合：通常一侧承担成型面，另一侧承担压边或辅助定型，二者之间需预留材料厚度、合模间隙以及热膨胀补偿量。

　　安装边界方面，该模型目前只展示型腔工作部分，实际投产时需要在外围增加模板固定面、定位销孔、螺钉孔和导向结构。型腔外缘到模板边缘应保留足够的压紧宽度，防止热压过程中框体变形；上下模闭合高度需与热成型设备的行程、工作台面和加热板位置匹配。若用于自动化产线，还需在型腔周围预留片材夹持框、送料定位块和取件空间，不能仅依据可见轮廓确定整机布局。

　　结构细节上，花边的每个凸起和凹陷都应视为成型风险点。尖锐小角会造成应力集中并使脱模困难，过深的立面会增加薄件拉裂概率；因此在三维数模中应将产品外观线、模具分型线和加工刀路分开管理。型腔表面可根据成品外观要求选择抛光或微纹处理，但配合压边区需要保持稳定接触，以减少飞边。对于较薄的片材，框边高度不宜盲目加大，应在保证零件立面成型的同时控制拉伸比；对于较厚材料，则可适当增加圆角和导向斜面，使材料在闭合过程中平滑进入型腔。

　　从设备用途看，这类型腔结构既可以嵌入小型台式热成型机，也可作为连续式热成型工位中的成型模组。其核心价值在于把装饰性外轮廓转化为可重复生产的模面边界，使片材在一次热压循环中完成边缘塑形。后续工程设计时，可在现有框体基础上补充真空吸附孔、冷却水路、顶出板和毛坯压框，并依据成品壁厚校核薄弱转角处的拉伸状态，从而形成完整可加工的热成型模具方案。
