塑料卡接固定套结构设计

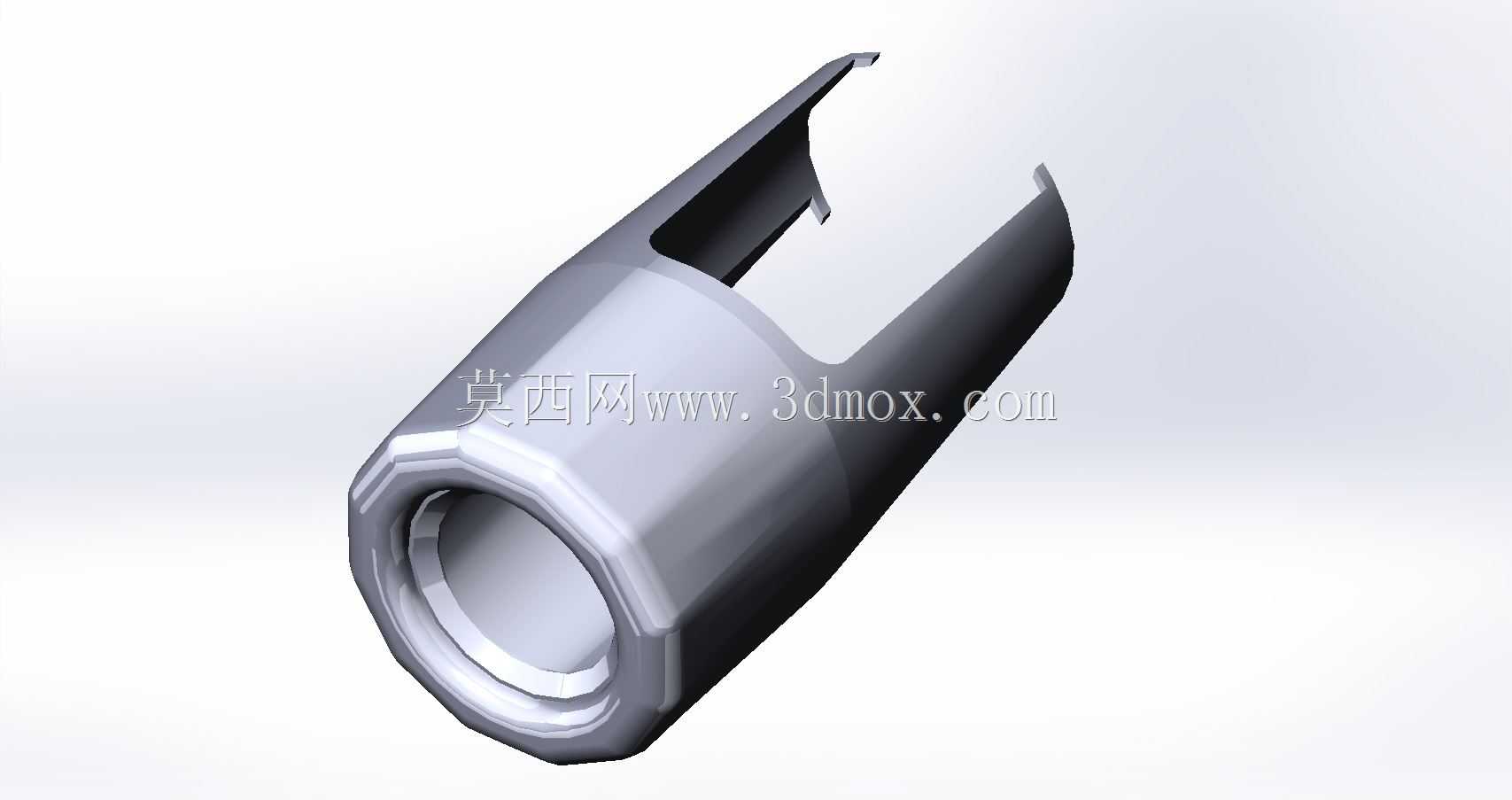

　　该零件属于小型塑料卡接固定套，整体呈套筒形态，一端为带多边形外缘的环形接口，另一端延伸出两条弹性卡爪，主要用于杆件、线缆端头或小型连接件的轴向定位与快速装夹。在通讯终端、手持设备、线束整理以及轻型机构装配场景中，这类零件常承担限位、承托、防脱和辅助导向作用，能够替代部分金属卡箍，降低装配复杂度。

　　从结构功能上看，前端环形区域承担主要的配合与受力任务。内孔采用阶梯式轮廓，可与对应轴颈或管端形成嵌套关系；外壁设置近似八边形的加强轮廓，既提高开口端的抗变形能力，也便于在注塑成型时控制收缩。多边形外缘并非单纯装饰，它能够限制零件在安装座内发生周向转动，使后续卡爪受力方向保持稳定。环形端部厚度相对较大，可承受推入时的轴向载荷，并将力均匀传递到筒壁。

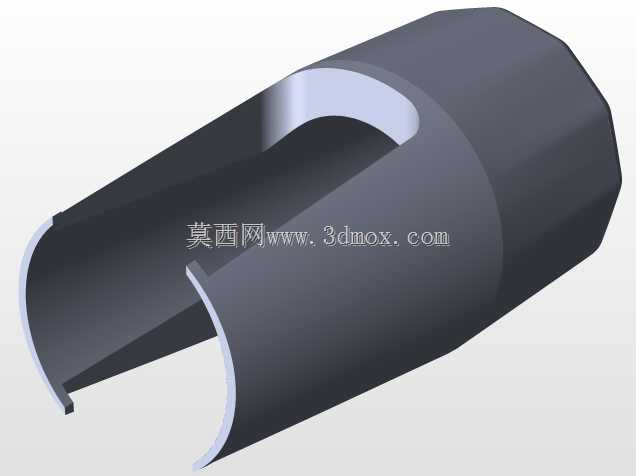

　　筒身沿轴向开设长槽，将后部材料分成两个相对独立的弹性臂。卡爪末端带有向内收拢的钩状结构，当配套轴件从开口端推入时，卡爪先被外撑，越过定位槽或轴肩后回弹扣合，形成可拆卸的卡扣连接。这种设计不需要额外螺钉或卡簧，装配动作以直线推入为主，适合批量生产和人工快速组装。卡爪外侧保留了较大的张开空间，维修拆卸时可通过工具轻拨钩端解除锁定。

　　设计思路上，零件需要在弹性与刚性之间取得平衡。若筒壁过厚，卡爪张开阻力增大，装配时需要较高插入力，甚至可能造成配合件表面压伤；若壁体过薄，则扣合后保持力不足，受振动时容易松脱。因此模型在环形端采用较厚壁面保证基准强度，在卡爪区域通过长槽降低弯曲刚度，使应力集中在可控的弹性臂段。钩爪根部过渡圆滑，避免频繁开合时产生白纹或断裂。

　　外形尺寸方面，该件为细长套筒比例，轴向长度明显大于端部直径，适合包覆较长的连接段。安装边界主要由三部分决定：一是前端内孔与轴件的配合直径，二是卡爪扣合位置对应的轴肩或环槽宽度，三是外套筒所需的径向避让空间。由于卡爪在装配过程中会向外张开，周围壳体或支架不能紧贴开槽区域，应预留弹性变形余量。多边形端部若嵌入安装孔，还需考虑对应防转面的间隙与导向倒角。

　　在实际使用中，该固定套可用于通讯工具内部模块的临时锁定、塑料杆件端部连接、线束接头防拉脱以及轻型面板附件定位。其受力特点以低频装拆和持续静载为主，不适合传递大扭矩或承受强冲击。若应用在振动较强的设备上，可在配合轴上增加浅环槽，使钩爪嵌入后形成明确止点；若需要提高耐磨性能，可选用带一定韧性的工程塑料，并在钩爪接触面增加局部加厚。

　　三维建模时，应优先建立回转基体，再通过拉伸切除形成轴向开槽和卡爪轮廓。端部内孔阶梯、外壁多边形、钩爪斜面和根部圆角需要保持连续特征，便于后续修改壁厚与扣合量。拔模方向通常沿套筒轴线设置，卡爪内侧和外侧面都应保留适度拔模角，以适应注塑脱模。对于装配验证，应重点检查卡爪最大张开量、钩爪重叠量、插入行程以及端部与相邻零件的干涉关系，从而保证零件既能顺利装入，又能在工作位置提供可靠固定。
