户外道路防水LED路灯灯头结构

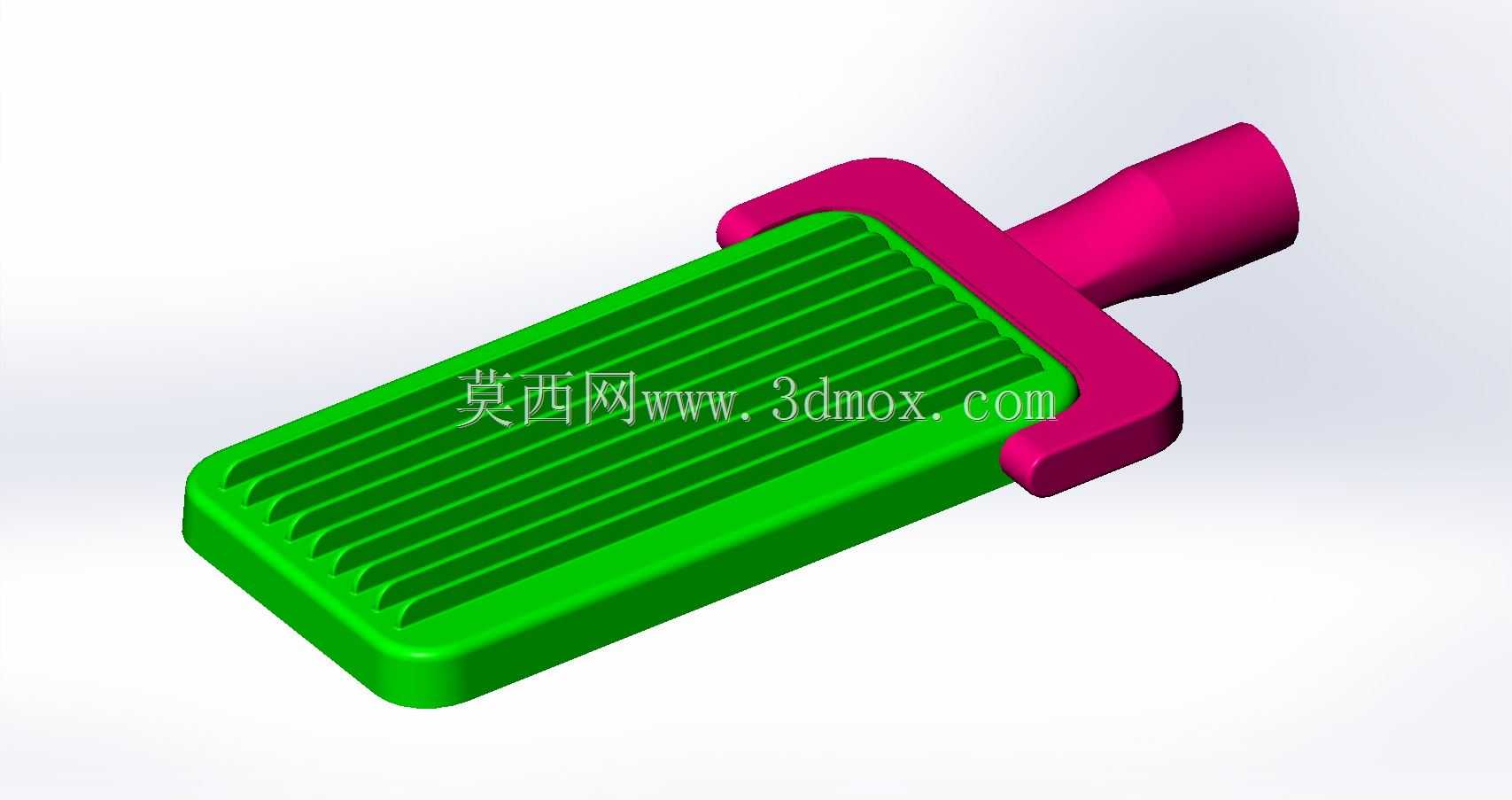

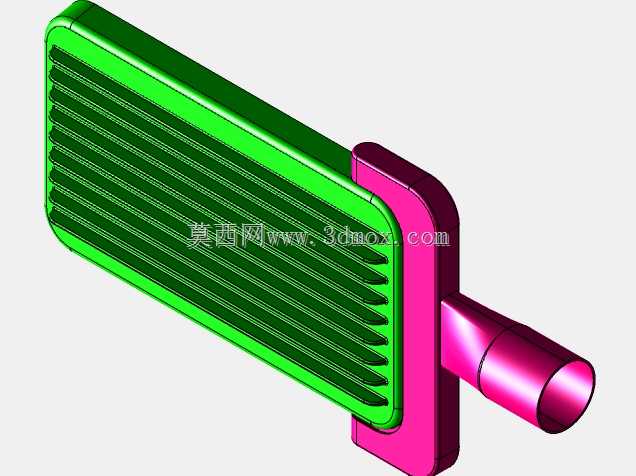

　　这套三维结构围绕城市支路、社区道路、厂区通道以及园区步道的夜间照明需求展开，主体呈现为长条形发光面加侧向圆柱安装接口的典型路灯灯头形态。绿色长矩形区域对应灯具的透光与出光工作面，表面连续布置的平行筋条并非单纯装饰，而是在透镜或面罩区域承担光学配光、结构加强以及积水导流的作用；洋红色部分则构成灯体上盖、侧边包络和后端安装筒，形成完整的外部防护壳体。

　　从实际使用场景看，这类灯头通常安装在离地数米的灯杆悬臂上，长期承受日晒、雨淋、温差变化、粉尘附着以及车辆经过带来的振动。长条形出光面更适合沿道路走向铺光，能够把光线集中在车行或人行区域，减少向建筑窗户和夜空溢出的杂光。与传统圆形灯头相比，矩形发光面在路面上形成的光斑更容易衔接，灯杆间距布置时可以降低暗带风险，适合低速道路、住宅区环路、停车场通道和工厂内部道路。

　　结构设计上，前端宽扁壳体内部需要预留LED光源板、驱动电源、密封胶圈、防水接头和散热基体的空间。模型中后端圆柱段对应灯杆插接或旋转锁紧区域，其外径、插入深度和连接角度直接决定现场安装边界。工程建模时不能只看外观曲面，还要保证圆柱接口与灯杆悬臂的配合公差：间隙过大会造成迎风摆动和紧固件疲劳，过紧则会使现场装配困难，也不利于维护时调整俯仰角。壳体侧边的凸起包边提高了上盖与底壳接合面的刚性，使螺钉锁紧后密封面受力更均匀。

　　出光面的多条纵向筋条在造型上形成规则纹理，在功能上可兼顾面罩刚度与热变形控制。灯具工作时，LED芯片产生的热量需要通过基板、导热层和壳体向外散发；大面积扁平外壳有利于增加与空气的接触面积，而筋条结构能够减少薄板在温度循环中的翘曲。若该纹理位于外侧，还可在雨水冲刷时引导水流沿固定方向排出，降低水珠在透光面上大面积残留的概率。若位于透镜内侧，则需要与光学配光设计协同，避免筋条遮挡光线或产生不均匀条纹。

　　外形边界方面，长扁灯体适合横向贴装在道路上方，宽度方向决定了道路横向配光覆盖范围，厚度方向则影响风阻和内部器件堆叠。后端安装筒的轴线与灯体中心面形成一定角度，这一角度关系到灯具仰角调节和路面照度分布。建模时应明确安装筒中心线、发光面法线以及灯体基准面之间的几何关系，否则在总装到灯杆后可能出现光斑偏近、偏远或照射角度不合理的问题。

　　维修性也是这类户外灯具不能忽视的点。灯体上盖与底壳需要通过螺钉或卡扣形成可拆连接，密封圈应沿接合面连续布置，进线口通常设在后端圆柱附近，以便电缆从灯杆内部进入灯腔。驱动电源位置应远离直接积水区，并与光源板保持必要的绝缘和散热距离。三维结构中虽然展示的是外观壳体，但在详细设计阶段需要同步校核螺钉柱高度、加强筋厚度、壁厚过渡、安装孔位以及线缆弯曲半径，避免后期开模后出现壳体缩水、装配干涉或密封失效。

　　整体来看，该模型抓住了道路照明灯具最核心的几个工程要素：长条出光面服务于路面配光，后端圆筒服务于灯杆连接，包边和筋条服务于壳体刚度与防护，紧凑外形则兼顾风阻和散热。对于结构设计人员而言，在此基础上继续细化光源模组、密封沟槽、散热齿、驱动仓和安装紧固件，才能形成可制造、可安装、可维护的户外路灯产品。
