塑料线缆固定夹持卡扣结构

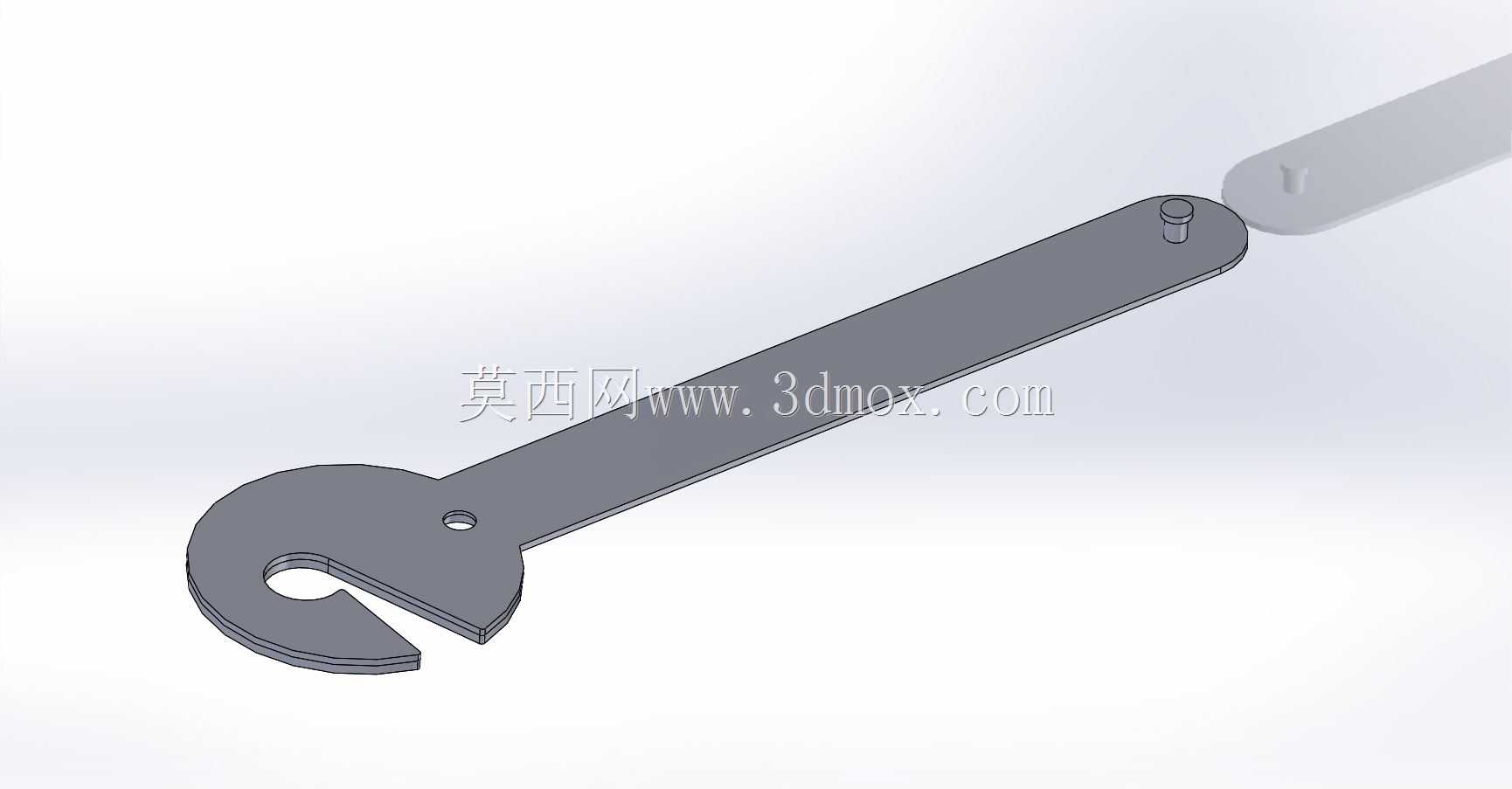

　　该零件为通讯设备布线场景中使用的塑料线缆固定夹持件，整体采用长条悬臂加端部卡爪的一体化结构，主要用于机柜内部、通讯终端装配工位、弱电布线桥架旁的线缆束定位，替代传统扎带反复捆扎后无法快速拆装的布线方式。现场布线作业时，操作人员可将端部开口卡爪直接卡入预设直径的线缆外圆，长条形悬臂末端预留的小凸柱可卡入设备钣金支架、塑料面板的对应定位孔内，完成整段线缆的走向约束，避免设备运输振动、运维拖拽过程中线缆移位触碰发热元件或运动部件。

　　从结构受力角度看，零件整体为等厚薄壁形态，端部卡爪开设侧向开口与半圆弧容纳槽，开口宽度略小于被夹持线缆的外径，装配时依靠塑料自身弹性撑开开口，线缆进入圆弧槽后开口回弹，形成侧向防脱约束；卡爪根部与长悬臂衔接位置做了加宽过渡，避免反复插拔时应力集中导致根部断裂。长悬臂主体沿长度方向开设一个小圆工艺孔，该孔在注塑成型阶段可调整熔体充模后的局部收缩差，减少长条件翘曲变形，装配阶段也可作为辅助扎带穿孔位，在高振动工况下穿入细扎带进行二次加固。悬臂末端的圆柱凸台高度与配套支架板厚匹配，凸台端部做小倒角导向，压入安装孔后依靠凸台与孔壁的过盈配合实现防脱，不需要额外螺丝紧固，装配工位单手即可完成按压安装。

　　设计阶段首先需要确认的边界是被夹持线缆的外径范围，端部圆弧槽的内径取线缆标称外径的0.85~0.9倍，保证塑胶卡爪抱紧线缆后不会出现轴向滑移，同时开口处的导入斜角需要做15度左右的导向，线缆侧向压入时不会刮伤线缆外绝缘层。长悬臂的长度依据设备内部需要跨接的布线间距确定，悬臂宽度取12~18mm区间，厚度根据选用塑料的弯曲模量调整：若采用常规PP聚丙烯材质，壁厚取1.8~2.2mm即可满足弹性变形需求，若采用ABS刚性材质，壁厚可降至1.5mm，同时在卡爪根部增加0.5mm的圆角降低应力峰值。安装边界方面，末端定位凸柱的直径比支架安装孔大0.1~0.15mm形成过盈，凸柱有效卡合高度比支架板厚大0.2mm，保证压装后零件表面与支架贴合无松动；端部卡爪的最大外轮廓需要预留至少3mm的操作空间，方便作业时手指或工装按压卡入线缆。

　　注塑工艺层面，该零件属于平板类薄壁件，浇口优先设置在长悬臂末端凸柱位置，熔体沿悬臂长度方向向卡爪端充填，可最大限度降低长条件的取向翘曲；模具顶出位置分布在悬臂两侧平面，避免顶出力作用在薄壁卡爪上导致顶白变形。日常运维场景中，该夹持件可反复开合3~5次不发生断裂，需要调整线缆走向时可直接撬开卡爪取出线缆，重新定位后再次卡合，相比一次性扎带减少了耗材浪费，也避免了剪断扎带时误伤线缆的风险。在多线束并排布线场景中，可按100~150mm的间距依次布置该夹持件，将多根线缆整齐约束在指定走线路径上，既满足通讯设备内部布线的整洁度要求，也保证线缆转弯处的弯曲半径不小于线缆外径的6倍，避免线缆过度弯折导致内部芯线断裂。
