M16螺纹可调重型支撑脚座结构

　　该支撑件属于设备底脚调平类五金结构，整体由大直径圆盘底座与竖直M16螺杆组成，螺杆公称直径对应常用设备安装螺纹规格，螺杆有效长度约80mm，能够覆盖多数机架支腿的高度补偿范围。圆盘底座采用宽幅承载面设计，底面可配合橡胶垫或防滑垫使用，在车间地坪、装配平台、流水线支架等场景中，可将设备集中载荷分散到较大接触面积上，降低局部压强，避免压伤环氧地坪或瓷砖地面。

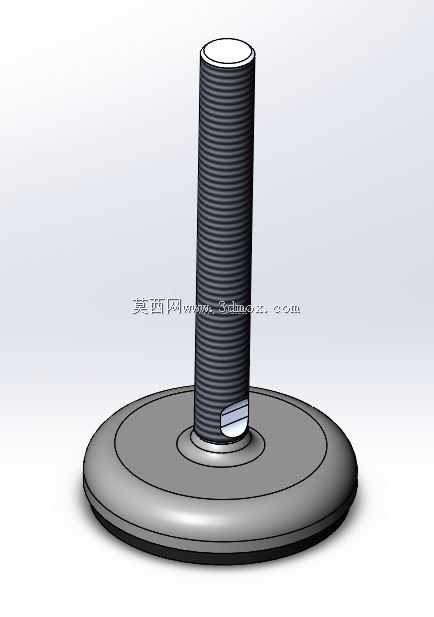

　　从实际装配关系看，螺杆从底座中心向上伸出，底座中心设置容纳螺杆端部的回转配合结构，使螺杆在旋入设备支腿内螺纹后，底座仍可相对地面保持贴合；设备就位时，通过旋转底座或配合锁紧螺母，即可改变支脚总高度，实现机架四点或多点调平。这类结构广泛用于包装线机架、检测设备台架、小型专机底座、输送线支腿、钣金机柜和工业工作台，尤其适合地面存在轻微不平、设备需要水平校准、运行过程中有小幅振动的场合。

　　建模时需要重点控制螺杆与底座的同轴关系。螺杆外圆、螺纹大径和底座中心孔应保持同一轴线，否则调平过程中会出现底座偏摆、局部悬空或螺纹受力不均。圆盘底座外缘做圆滑过渡，既减少铸造或注塑成型时的应力集中，也避免安装人员搬运时被锐边划伤。底座上部与螺杆交接处设置加强承托区域，该区域是弯矩传递的关键位置：当设备受到侧向推力或支脚偏离载荷中心时，螺杆根部会承受弯曲作用，底座中心凸台需要提供足够的支撑高度和接触面积。

　　螺纹段的设计不能只关注外观圆柱，工程应用中应明确M16标准螺纹的螺距、旋合长度和端部倒角。螺杆顶端倒角可引导螺母或机架螺纹孔快速对正，减少首圈交叉咬合的风险。螺杆下部与底座连接位置可采用铆接、压装、焊接或整体成型等不同工艺方案，不同方案对应不同承载能力和转动需求。若要求脚杯持续旋转调平，应保留底座与螺杆之间的相对自由度；若设备长期固定且振动较大，则可通过锁紧螺母将调整后的高度锁死，防止运行中松动。

　　外形尺寸方面，细长螺杆提供了较大的竖向调节行程，圆盘底座则强调稳定性而非高度。安装边界主要取决于底座外径、螺杆外露长度以及机架支腿底部内螺纹深度。布置多只支脚时，除核对单只承载能力，还应保证底座之间不与地面预埋件、线槽、地脚螺栓或相邻设备发生干涉。螺杆旋入支腿后，外露螺纹不宜过长，以免人员通行时剐蹭，也不宜过短，避免螺纹啮合不足导致脱扣。

　　在设备选型阶段，这类支撑脚通常按整机重量分配单点载荷，再结合动载系数、地面摩擦条件和调节量需求确定底座直径与螺杆规格。M16螺杆适合中等载荷机架，若台面上方存在高速运动机构或偏心质量，应进一步校核螺杆根部疲劳强度和底座防滑能力。三维结构中把圆盘、中心凸台、螺杆和端部倒角分层建立，有利于后续出工程图时进行剖面表达，也便于将螺纹段替换为不同长度规格，形成同系列脚杯参数化模型。
