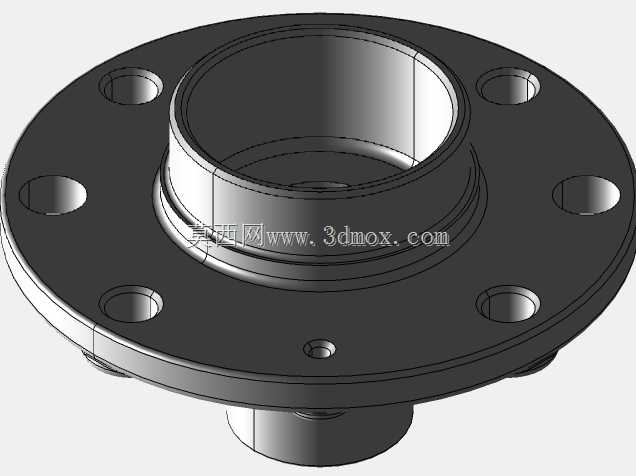

欧宝CorsaD前轮轮毂总成结构

　　在小型乘用车底盘行走系统中，前轮轮毂承担着把车轮旋转运动可靠约束在转向节上的关键作用，同时还要把制动力矩、驱动力矩以及路面冲击在轮胎、悬架和转向机构之间传递。这款针对欧宝Corsa D车型开发的前轮轮毂结构，围绕前置前驱小型车的载荷边界展开，法兰盘上均匀布置的螺栓孔用于固定钢制或铝合金轮辋，中心凸台与轴承内圈配合，下部轴颈则压装到轮毂轴承单元中，形成既可以灵活转动又能承受径向与轴向联合载荷的回转支撑。

　　从实际装车场景看，该零件位于制动盘与转向节之间，制动盘套在中心定位止口上，车轮螺栓穿过制动盘安装孔后与轮辋贴合；车辆直行时，轮毂主要承受垂向载荷和制动反力，过弯时则额外承受较大的侧向弯矩，因此法兰根部的圆角过渡和凸台壁厚需要重点校核。模型在法兰面上保留了多个通孔与定位小孔，既对应车轮螺栓的穿装位置，也兼顾制动盘的定心与防转需求，避免制动过程中盘片相对轮毂发生周向窜动。

　　设计思路上，这类轮毂不再采用早期分体式轮毂加单列轴承的松散结构，而是把轮毂本体与轴承配合面、轮辋安装法兰整合为一体，减少装配累积误差。中心筒状凸台的高度经过匹配，保证轴承内圈压装后有足够的支撑跨距，降低悬臂效应带来的边缘应力；法兰外缘到中心孔的半径方向，则需要避开制动卡钳的运动包络，同时为轮胎拆装留出操作空间。下部伸出的轴颈直径与轴承内孔形成过渡配合，轴肩位置控制轴承压装到位，防止轴向窜动。

　　安装边界方面，法兰盘外径需与轮辋中心孔、制动盘防尘罩空间相协调；螺栓孔分布圆决定了车轮的PCD规格，孔位角度误差会直接影响轮辋装配动平衡。中心孔直径承担轮辋定心作用，若配合过松会导致高速抖动，过紧则造成拆装困难。模型中法兰面与中心凸台之间的过渡圆角、螺栓孔沉台以及底部小凸缘，都是围绕应力分散和密封防护设置的细节：圆角降低淬火和交变载荷下的裂纹风险，沉台保证螺栓头或螺母贴合平整，底部凸缘则与轴承外圈、油封等周边件形成轴向定位关系。

　　在制动工况下，轮毂法兰还要承受制动盘摩擦面传来的热传导，温度升高会引起配合间隙变化，因此材料与热处理通常兼顾强度、韧性和表面硬度。三维建模时需要把回转体主体与法兰孔系分开处理：主体通过车削轮廓旋转得到，保证同轴度；孔系则按圆周阵列建立，重点控制分布圆直径、孔轴线与法兰面的垂直度。对于结构工程师而言，把轮毂、轴承、制动盘、转向节和轮辋放在同一装配中检查干涉，比单纯看单件尺寸更能发现问题，尤其是卡钳在转向极限和悬架跳动过程中的间隙，往往决定了该轮毂能否真正落地装车。
