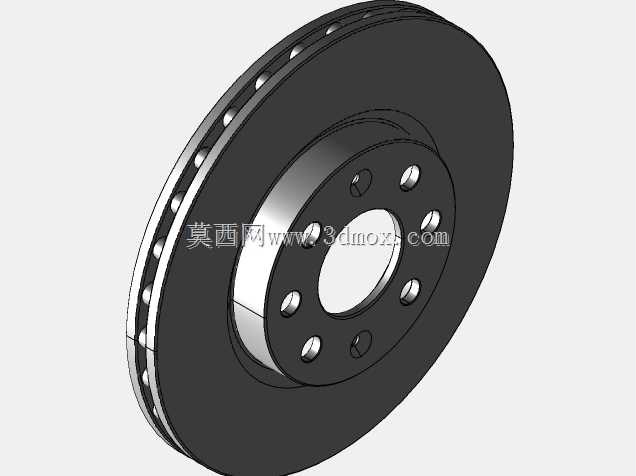

欧宝可赛D257毫米前制动盘结构

　　该三维结构对应小型乘用车前轮盘式制动系统中的旋转摩擦件，制动盘直径按257毫米边界建立，主要服务于欧宝可赛D这一级别前轴制动布置。实际装车时，制动盘随轮毂一同旋转，制动卡钳从两侧推动刹车片夹紧摩擦环面，把车辆动能转化为热能耗散，从而实现减速、停车以及低速跟车时的稳定制动力输出。

　　从使用场景看，这类零件处于底盘制动系统的核心位置，既要承受刹车片反复夹持产生的摩擦力矩，也要面对城市道路频繁制动、坡道减速、湿滑路面制动以及长时间轻拖刹等工况。前轴承担整车较大比例制动力，因此前制动盘的热容量、摩擦面平面度、通风能力和安装同轴度都会直接影响踏板感、制动距离与制动稳定性。模型在外观上保留了通风制动盘的典型特征：外侧为连续圆形摩擦环，摩擦面之间布置周向散热风道，盘缘可见通风结构形成的断续轮廓；车辆行驶时，轮毂旋转带动空气从盘体内部穿过，可将摩擦产生的热量快速带走，降低热衰退风险。

　　结构设计上，中心区域设置轮毂安装配合面，中部布置用于与轮毂、轴头定位和固定的孔系。孔位围绕中心轴线均布，既承担装配定位作用，也保证制动盘旋转时的质量分布对称。中心孔与轴头形成径向定位，安装面则决定制动盘相对于轮毂轴承轴线的垂直度。若该平面在建模或加工中出现偏摆，装车后容易引发制动抖动、踏板脉动以及刹车片偏磨。因此在三维建模时，摩擦环、中心孔、安装孔和帽段过渡面均围绕同一旋转轴线建立，各同轴特征之间的关系需要保持清晰。

　　制动盘的外形尺寸并不只是一个外径数值。257毫米摩擦环外径决定了卡钳作用半径和制动力矩基础，摩擦环厚度关系到刹车片夹持间隙、磨损余量以及通风通道高度；中心帽部高度则影响轮辋内侧空间、卡钳避让和轮毂轴承装配位置。设计时需要同时核对轮辋内径、转向节轮廓、卡钳包络、防尘板位置以及轮毂螺栓长度。制动盘外圆与轮辋之间要保留足够间隙，避免泥水、石子和热膨胀造成干涉；盘体背面与转向节、防尘罩之间也需留出旋转间隙。

　　该模型对结构设计人员的价值在于可直接用于前制动器布置校核。将制动盘放入转向节、轮毂、卡钳和车轮总成后，可以检查刹车片与摩擦环的有效接触宽度，确认卡钳活塞中心线相对于摩擦面的位置，判断轮毂螺栓穿过盘体孔位后的装配关系，还能分析制动盘在极限转角下与悬架零件、轮辋内壁的距离。对于维修件开发或同平台车型制动升级，也可以以此为基础对比不同直径制动盘对卡钳位置、轮圈尺寸和偏距的影响。

　　建模过程中，回转体主体适合通过旋转特征生成，通风叶片或风道区域需要根据实际结构采用阵列、切除或周向复制方式处理。摩擦面不宜只按简单平板理解，通风盘内部的气流通道、内外连接桥和盘帽过渡圆角都会影响刚度与热变形。安装孔周边应保留合理壁厚，避免螺栓压紧区应力集中；摩擦环与帽部连接区域需要设置平滑过渡，以减少热处理和制动热循环下的裂纹风险。模型还体现了制动盘作为易损件的工程属性：摩擦面允许在寿命周期内磨损到规定厚度，但通风结构、安装孔和中心定位面不能出现明显变形。

　　在整车制动匹配中，前制动盘并非孤立零件。它与刹车片摩擦材料、卡钳活塞面积、制动主缸输出、轮胎抓地性能以及ABS控制逻辑共同决定制动效果。较大的有效摩擦半径可以提高制动力矩，但也会带来更高的热负荷和空间要求；通风结构能够改善散热，却会增加制造复杂度和盘体厚度。257毫米规格偏向小型车前轴使用，在有限轮圈空间内兼顾制动能力、成本和维护性。通过该三维结构，可以直观理解盘式制动器旋转件的几何边界、安装方式和热管理设计思路，为底盘制动系统布置、零部件逆向设计以及维修装配核对提供可靠参考。
