重载商用车多轴悬挂行走轮组总成

　　在重型货运挂车、工程平板转运车以及大吨位特种作业底盘的开发环节，行走悬挂总成的匹配直接决定整车的承载上限、行驶平顺性与轮胎使用寿命。这套多轴并装的轮边悬挂结构，采用双侧纵梁承载布局，将四组轮轴沿底盘纵向排布，配合倒置式钢板弹簧与联动均衡梁结构，把货台传递下来的集中载荷均匀分摊到每一组轮胎接地点上，避免单轴过载引发的轮胎爆胎、板簧断裂或者车架局部变形问题。

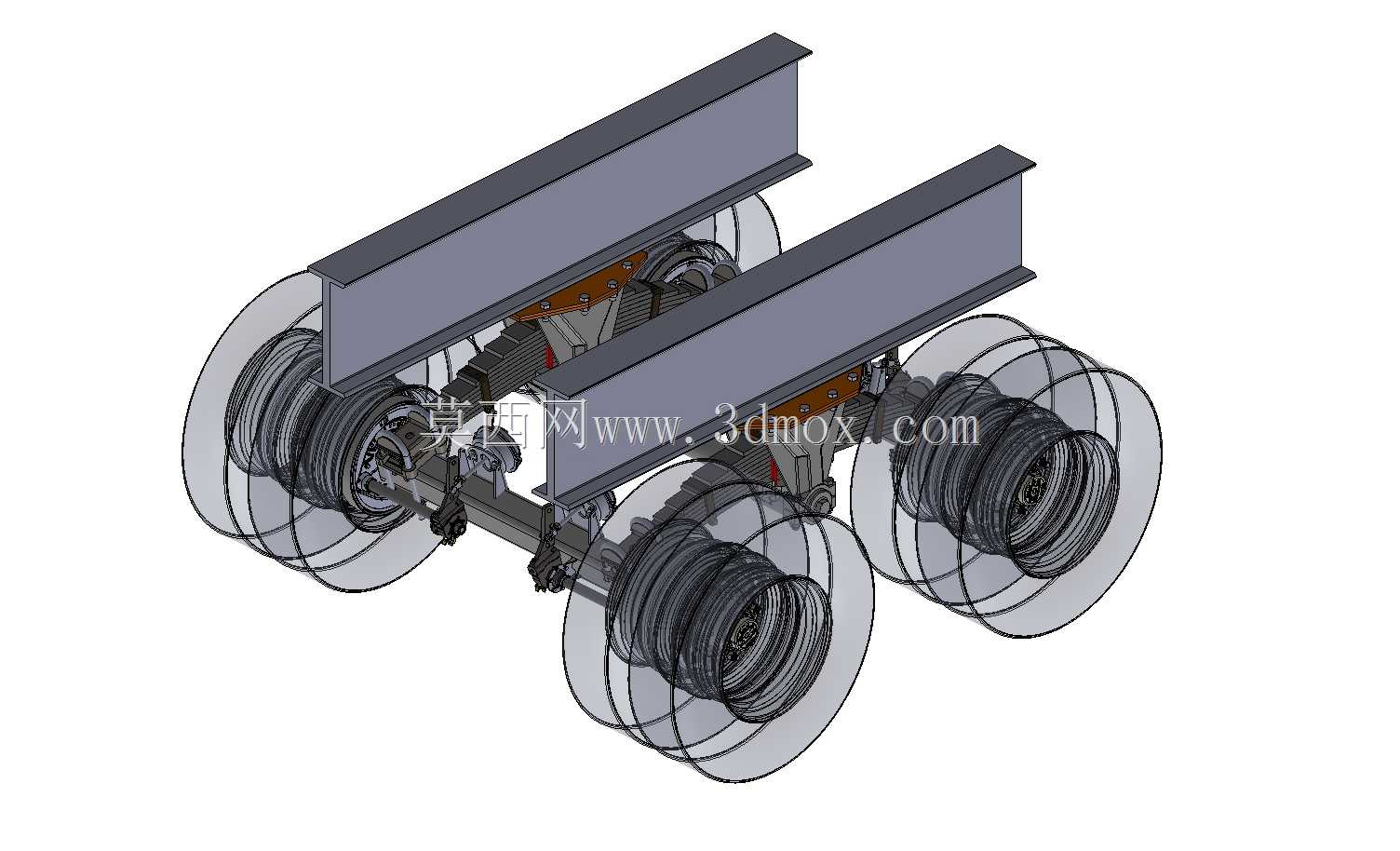

　　从现场装配的边界条件来看，整套总成上方预留了两根平行的重载纵梁安装位，纵梁采用标准热轧H型钢截面，翼缘宽度与腹板高度完全适配主流重载挂车的主梁规格，现场施工时既可以直接通过骑马螺栓将板簧座压紧在纵梁下翼面，也可以在纵梁腹板处加装加强角板后采用铰接销轴连接，适配不同改装厂的装配工艺习惯。轮轴的横向跨距按照宽基重载轮胎的转向间隙预留，左右轮组的外侧轮廓在满载跳动行程内不会超出车架侧边，轮辋的安装法兰采用通用重载车桥的螺栓孔分布，后期运维更换轮胎、制动鼓或者轮毂轴承时，不需要额外定制专用配件，市面常规的重卡售后备件即可直接替换。

　　结构设计上，这套悬挂没有采用常见的单片纵置板簧布局，而是通过多组连杆与均衡摆臂把相邻车轴的板簧端部串联起来，当车辆行驶在凹凸不平的施工便道、矿区非铺装路面时，某一个车轮遇到凸起或者坑洼产生的跳动，会通过均衡梁把位移传递到相邻车轴，让其余轮胎始终保持与地面的贴合，不会出现单轮悬空、载荷瞬间转移到另一侧车轴的情况。这种联动结构在大吨位满载工况下的优势尤其明显：普通单轴独立悬挂在颠簸路面的轴荷差可以达到额定轴荷的百分之四十以上，而这套联动均衡结构能把各轴的轴荷差控制在百分之十五以内，大幅降低轮胎的偏磨概率，也减少了车架受到的交变冲击载荷。

　　轮边部分的三维结构完整还原了轮毂、制动鼓、轮辋压圈以及多组并排轮胎的装配关系，每根车轴的两端都配置了双胎并装布局，接地面积翻倍的同时，单胎的额定载荷要求相应降低，即使某一根轮胎出现慢撒气的故障，剩余的同组轮胎也能够临时支撑车辆低速行驶到维修点位，不会立刻引发侧翻或者轴头卡滞的安全事故。板簧与车桥的连接位置采用了定位销加摩擦压紧的组合结构，车辆起步、制动时产生的纵向冲击力通过定位销直接传递，板簧本身只承担垂直方向的缓冲载荷，避免板簧片之间出现纵向窜动引发的异响与早期磨损。

　　在整车总布置阶段，工程师可以直接调用这套总成的数模核对底盘下方的安装空间：轮组的最大上跳行程已经在数模中按照板簧反弓的极限位置预留，货台底板下方不需要额外焊接过多的避让加强筋；转向工况下，前后轮组的轮胎摆动包络也已经和上方纵梁、侧面的护栏支架做过干涉检查，整车最小转弯半径对应的轮胎扫过区域不会和底盘上的储气筒、制动管路、线束固定支架发生磕碰。对于需要开发低平板大件运输车的场景，这套小直径多轮胎的布局还能有效降低货台的离地高度，在运输超高工程机械、重型罐体的时候，能够满足道路通行的高度限制要求，不需要额外对路面进行清障或者拆解运输货物。整套结构的所有铰接点都预留了黄油嘴的安装位置，日常维保的时候可以直接在车底对各个摆臂销、板簧销注油润滑，不需要拆解轮组即可完成保养作业，大幅降低了车队全生命周期的维护工时。
