欧宝CorsaD前桥下控制臂精密结构

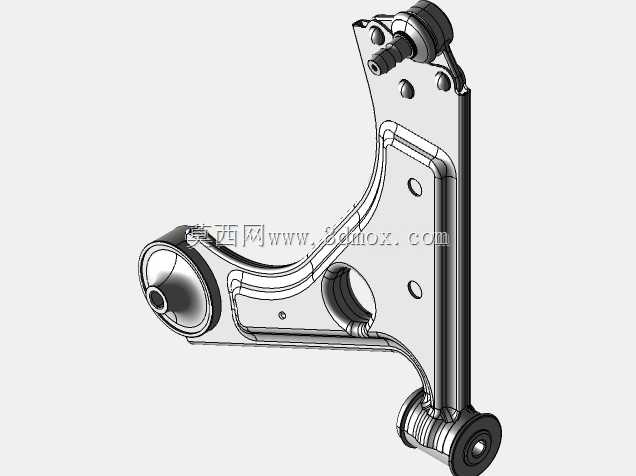

　　该零件属于乘用车前悬架系统中的下控制臂，承担车轮与副车架/车身之间的导向、传力与定位作用。模型按照欧宝Corsa D车型前桥下摆臂的实际结构进行还原，重点表现冲压焊接臂体、前后衬套安装座、球销连接端以及加强筋过渡区域，可用于底盘结构学习、悬架运动校核、零部件逆向参考以及教学演示。

　　从装车位置看，下控制臂位于前轮内侧下方，一端通过橡胶衬套与副车架或车身铰接，另一端通过球销与转向节相连。车辆行驶过程中，轮胎受到的纵向制动力、驱动力、侧向转向力以及路面冲击，都会经由转向节传递到控制臂，再由控制臂分散至衬套和车身连接点。因此该件并不是简单的连接板，而是悬架几何中的关键传力杆件：它既要限制车轮在跳动过程中的运动轨迹，又要配合减振器、螺旋弹簧、稳定杆和转向拉杆共同保证前束、外倾角等定位参数在合理范围内变化。

　　臂体外形呈典型的弯臂式结构，主体采用冲压成型板材拼焊思路，截面在不同区域发生变化。靠近球销和衬套的位置受力集中，局部设置加厚座、凸台和包边结构；臂身中段则通过深拉延型腔、纵向加强筋和翻边提升抗弯、抗扭刚度。这样的设计可以在控制重量的前提下避免臂体在紧急制动、转弯或过坎时产生过大弹性变形。模型中对臂体侧面的阶梯过渡、孔洞位置、焊接边界以及冲压圆角均有体现，能够帮助结构人员理解底盘件在轻量化与强度之间的取舍。

　　前端球销部位用于连接转向节，其轴线位置直接影响车轮转向和跳动轨迹。该区域外形较厚，周围设置加强结构，以承受球销传来的多向载荷。后端及内侧衬套座采用圆筒形橡胶铰接结构，衬套外圈压入控制臂支座，内圈通过螺栓与车架连接。橡胶衬套在模型中以装配关系表现，其作用是过滤路面高频振动、补偿装配误差，并允许控制臂在车轮上下跳动时绕铰接点摆动。两个衬套的中心距、安装角度和压装尺寸，是整车悬架硬点布置中的重要边界。

　　安装边界方面，该控制臂需要重点关注球销锥面与转向节锥孔的配合、衬套内孔螺栓轴线、臂体与副车架之间的摆动间隙，以及极限跳动时与减振器、驱动轴、制动软管、车身底板的干涉情况。建模时不能只按静态外形处理，应结合悬架行程检查控制臂在满载、空载、急加速、急制动和最大转向状态下的空间位置。衬套压装区域需保留足够壁厚，球销座附近应避免尖锐转角，臂体上的工艺孔和减重孔不能布置在高应力带上。

　　在实际维修和零部件开发中，下摆臂失效常表现为衬套橡胶开裂、内管松动、球销松旷、臂体碰撞变形或焊缝附近裂纹。模型对这些易损区域均有较清晰的几何表达，可用于拆装培训、故障分析和对比检测。若用于改装或替换件设计，还需在保持原车硬点不变的基础上评估材料厚度、焊缝布局、衬套刚度和球销强度，不能仅凭外观相似直接替代。

　　整体来看，该三维结构完整呈现了前桥下控制臂从外形轮廓到关键安装接口的主要特征，既包含冲压臂体的轻量化形态，也包含球销、衬套等底盘连接要素，适合作为汽车悬架系统设计、底盘零部件建模、整车装配校核以及维修教学中的参考对象。
