Astra后轮液压制动卡钳总成结构

　　这套后轮制动卡钳总成面向乘用车辆盘式制动系统，主要承担后轮行车制动与驻车制动过程中的夹紧、减速和锁止任务。卡钳布置在车轮内侧、制动盘外缘附近，工作时制动液进入轮缸，推动活塞带动摩擦片从两侧夹紧制动盘，使车轮转速下降；驻车工况则通过集成的机械执行机构传递拉力或转角，在车辆静止后保持夹紧状态，避免坡道溜车。

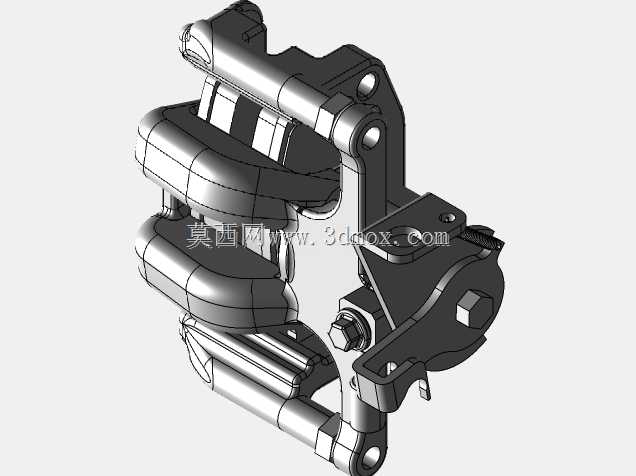

　　从结构组成看，模型完整表达了卡钳支架、浮动钳体、活塞腔、摩擦片安装空间、导向连接部位、放气螺钉、油管接口以及驻车执行臂等关键区域。钳体采用偏置跨骑式布局，能够跨过制动盘外缘，为内外两侧摩擦片提供安装和运动边界。支架部分承担与转向节或后桥安装座连接的任务，其螺栓孔位、贴合面和加强筋位置直接决定装车后的受力路径。浮动结构通过导向部位允许钳体在制动间隙内产生微量滑移，使两侧摩擦片磨损更均匀，也能补偿制动盘厚度偏差和热膨胀带来的位置变化。

　　设计这类卡钳时，首先要明确制动盘直径、厚度、有效摩擦半径和车轮包络空间。钳体开口宽度需覆盖制动盘厚度与摩擦片背板、片间间隙，并保留热态膨胀余量；卡钳外侧轮廓不能与轮辋内壁、轮毂螺栓、防尘罩及悬架摆臂发生干涉。支架安装孔的中心距、贴合面方向和螺栓规格要与车桥接口一致，否则即使钳体本体性能满足要求，也无法完成实车装配。

　　活塞腔与摩擦片面积匹配是制动力输出的核心。液压力作用在活塞端面后，经摩擦片转换为夹紧力，再通过制动盘摩擦半径形成制动力矩。后轮制动力分配通常低于前轮，因此卡钳活塞直径、摩擦片面积和轮缸压力需要结合整车轴荷、制动踏板感、ABS调节策略共同校核。若活塞面积过大，后轮容易过早抱死；若面积过小，则制动踏板行程变长，后轮制动力不足。

　　摩擦片区域需要考虑磨损补偿和散热。摩擦片背板在导轨内沿轴向移动，卡钳上的限位和弹性结构用于抑制拖滞、噪声和片体晃动。制动过程中产生的热量会通过制动盘、摩擦片、钳体和周围气流散出，因此钳体靠近活塞腔的部位应避免形成热积聚，密封沟槽附近的温度水平也直接影响橡胶件寿命。模型中活塞、钳体和支架之间的相对位置，可用于检查摩擦片全寿命磨损过程中是否存在背板偏磨、活塞偏载或卡滞风险。

　　驻车机构是后制动卡钳与普通前卡钳的重要区别。执行臂接收拉索或杠杆作用力后，通过内部转换机构推动活塞，实现停车夹紧。该区域的行程、杠杆比和回位特性需要重点关注：行程过小会导致摩擦片轻微磨损后驻车能力下降，行程过大则会使操纵力增加或拉索调整频繁。执行臂周围还应预留装配工具和拉索走向空间，避免与悬架运动件、轮毂防尘盖发生接触。

　　油路接口和放气螺钉位置决定维修便利性。进油口通常朝向制动软管便于连接的方向，并在车轮上下跳动、转向运动时保持软管弯曲半径合理；放气螺钉则应布置在轮缸高点，使排气操作时气泡能够顺利排出。模型中这些接口的方位、六角结构和周边间隙，可为制动管路布置、装配工序以及售后维护提供直接参考。

　　在整车装配边界上，卡钳总成不仅要满足静态安装，还要校核车轮极限跳动、转向角摆动和制动热态变形后的动态间隙。钳体最外点与轮辋内表面之间应保留平衡块和泥水堆积空间；下部与球头、线束、传感器之间也要留出防护距离。支架加强筋沿制动力反作用方向布置，可把摩擦转矩传递到车桥，减少钳体在频繁制动下的变形。

　　三维结构建模时，应将钳体、支架、摩擦片、活塞、密封件、导向件和驻车臂按装配关系分层表达，尤其注意运动件之间不能出现静态干涉。摩擦片处于新件和磨损极限两种状态时，都应检查活塞伸出量、卡钳滑移量和驻车臂角度。通过该模型可以开展制动盘包络校核、卡钳刚度分析、装配顺序验证、管路干涉检查以及维修工具空间评估，为后轮盘式制动系统的选型和结构细化提供依据。
