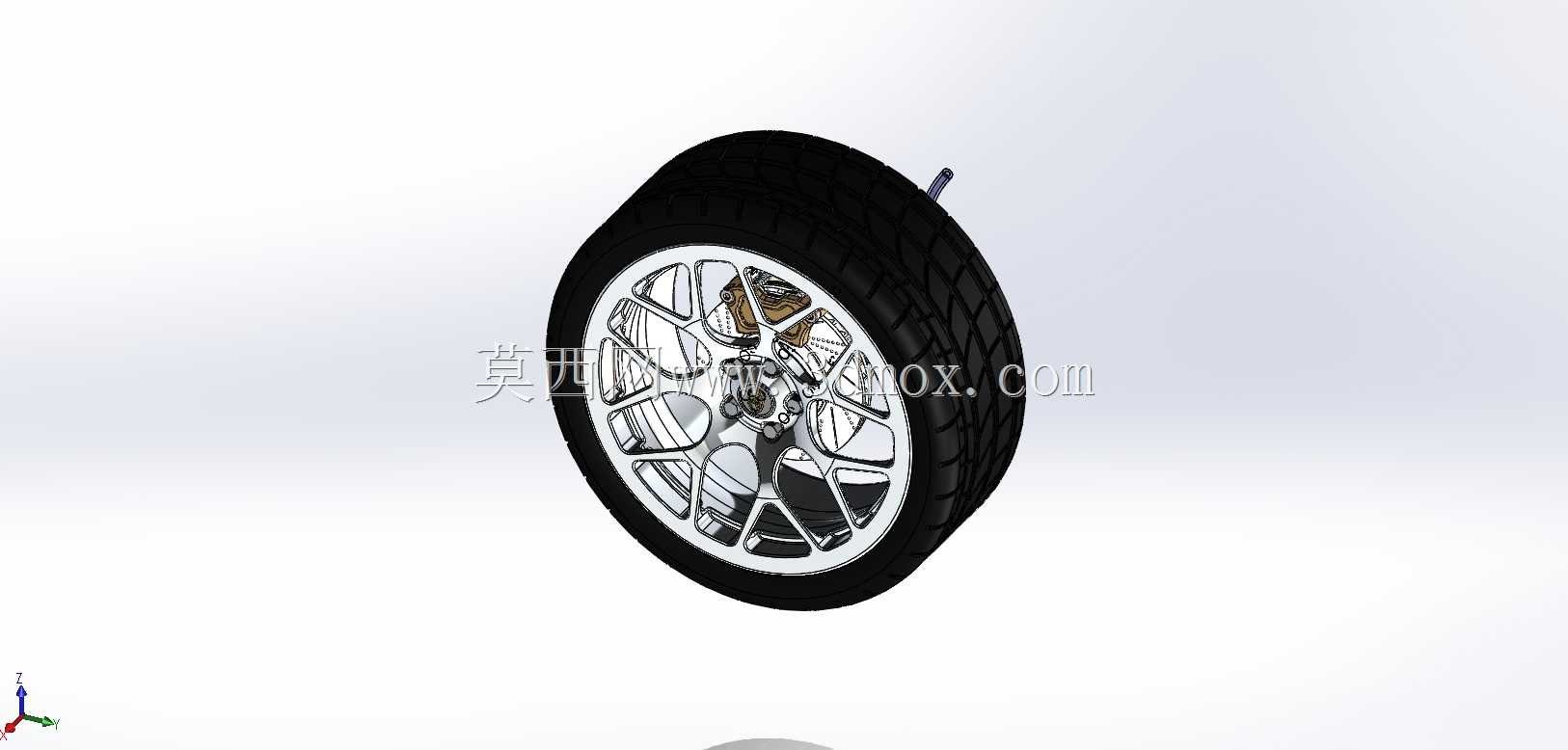

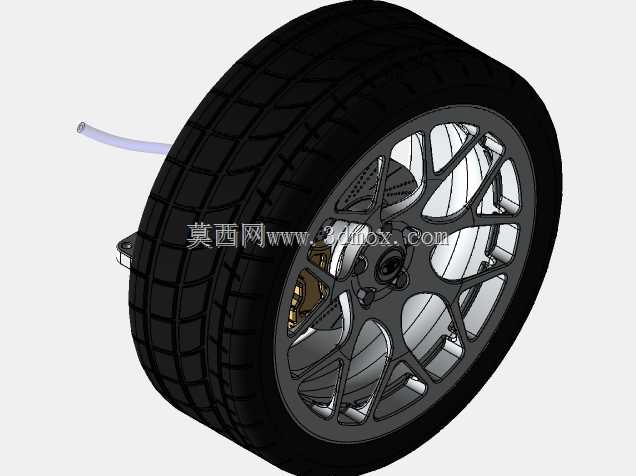

乘用车辆盘式液压制动轮端总成

　　这套轮端制动结构在乘用车底盘开发、制动系统台架验证以及改装车轮匹配工作中都有很高的参考价值，建模时没有把轮胎、轮辋和制动部件拆成互不关联的孤立零件，而是按照实车装配关系把各部件的空间干涉、装配顺序和运动边界完整还原。日常工程场景里，这类结构常用于制动卡钳选型校核、轮辋偏距匹配、转向节安装点位确认，也能作为教学演示中讲解液压制动力传递路径的直观载体。

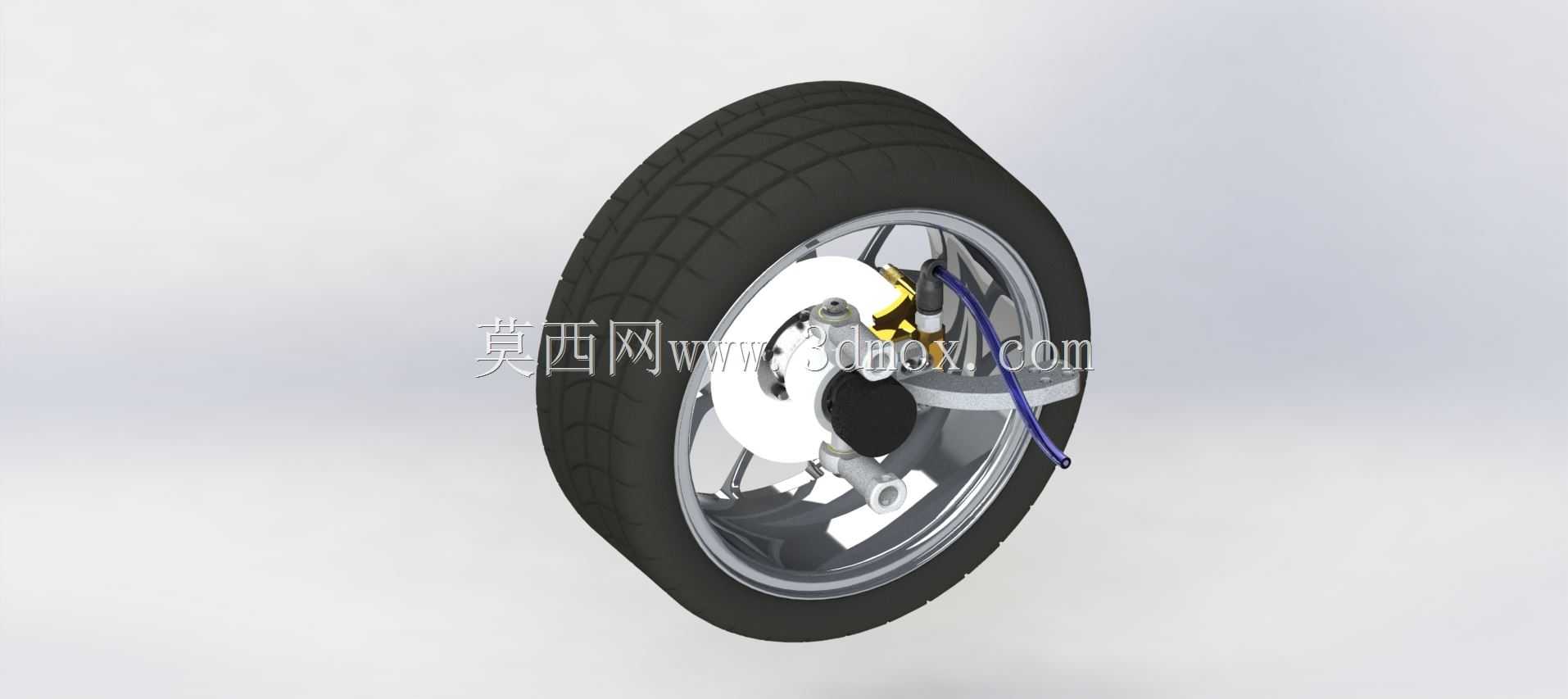

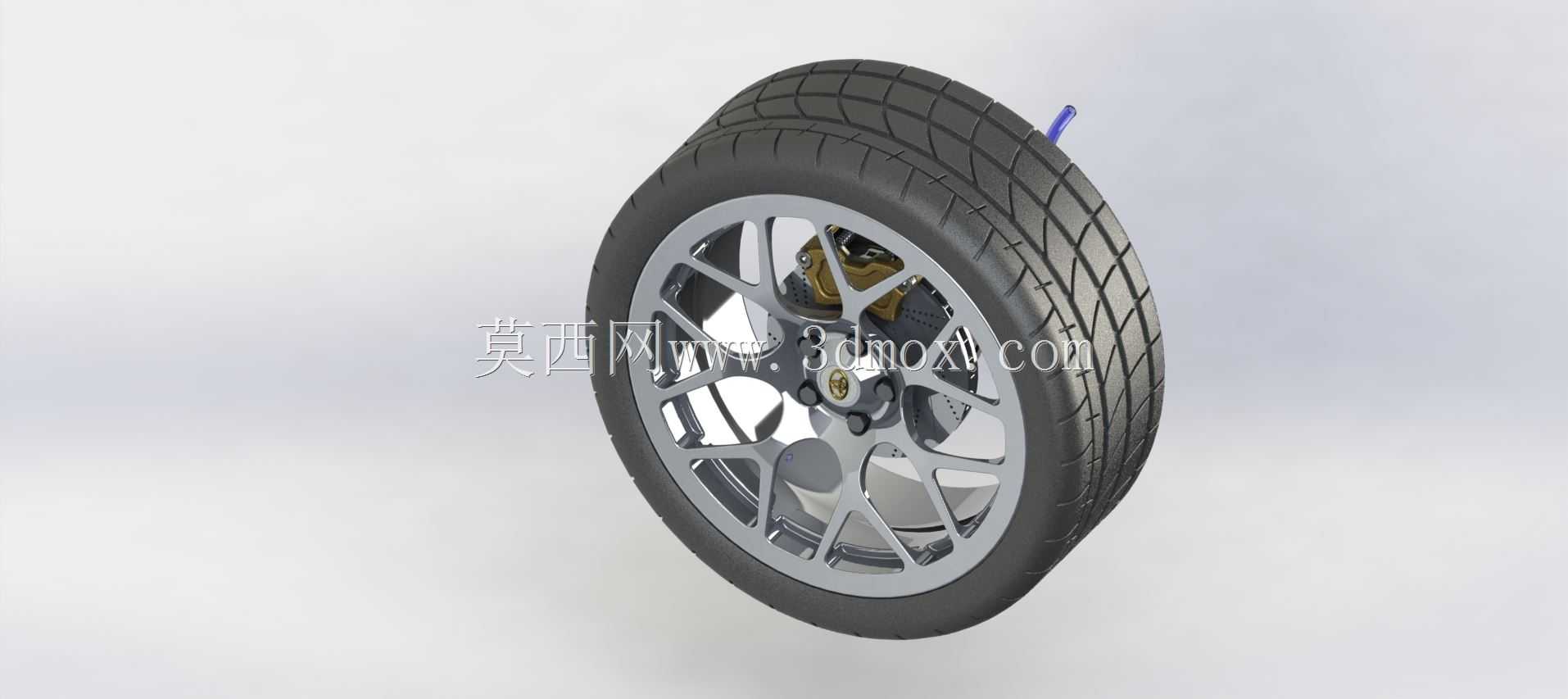

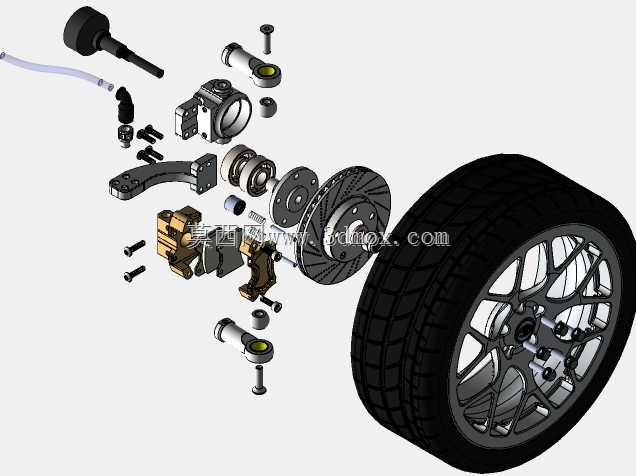

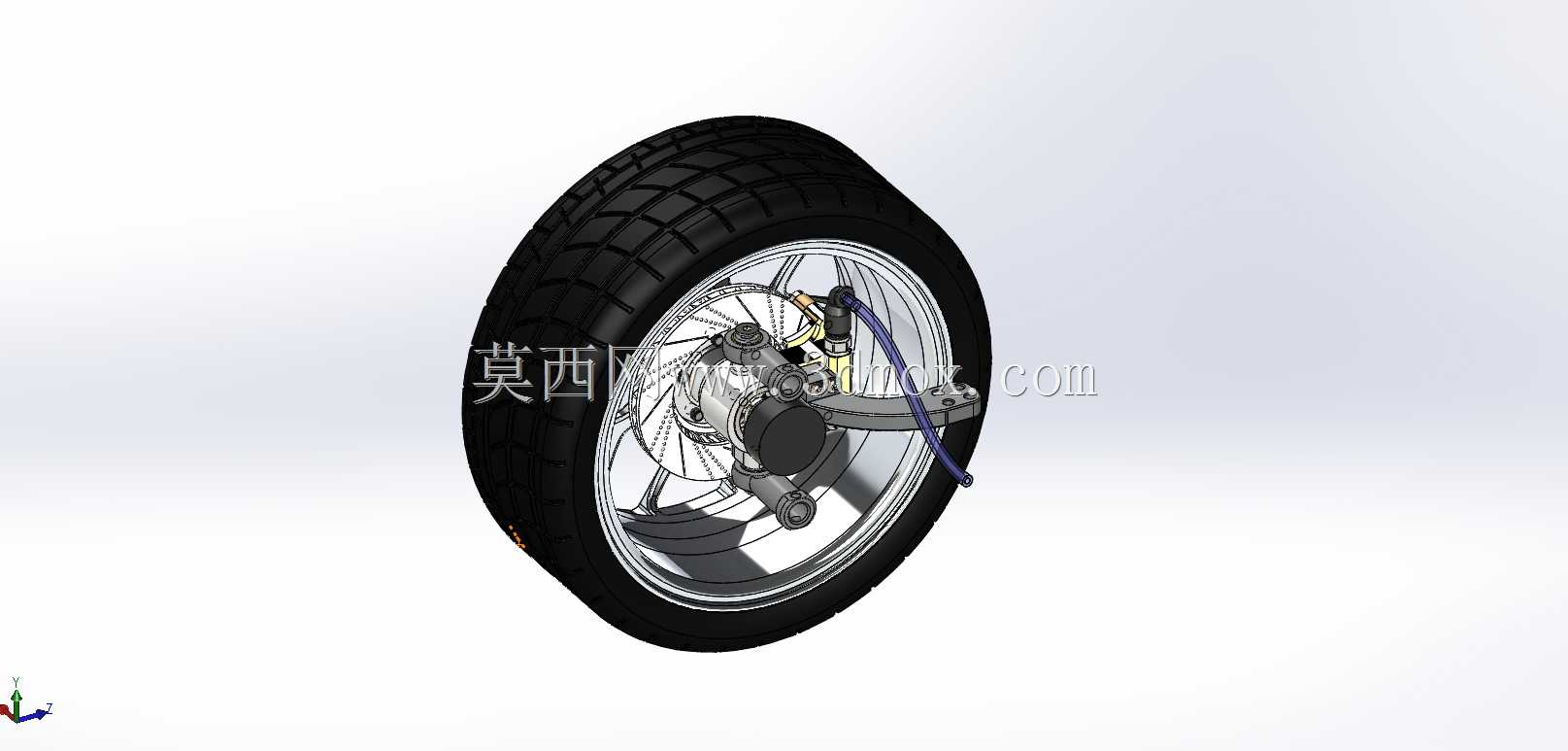

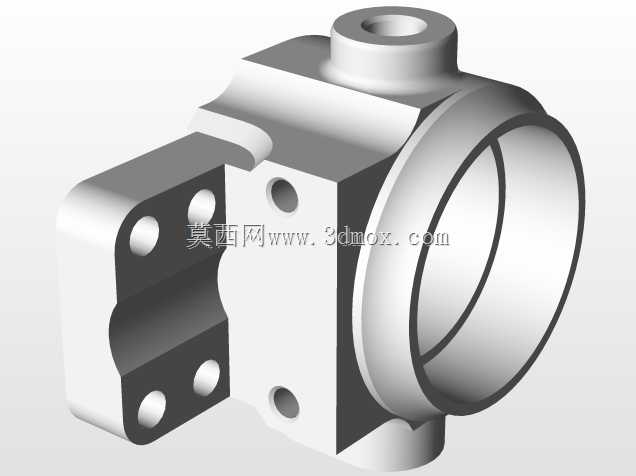

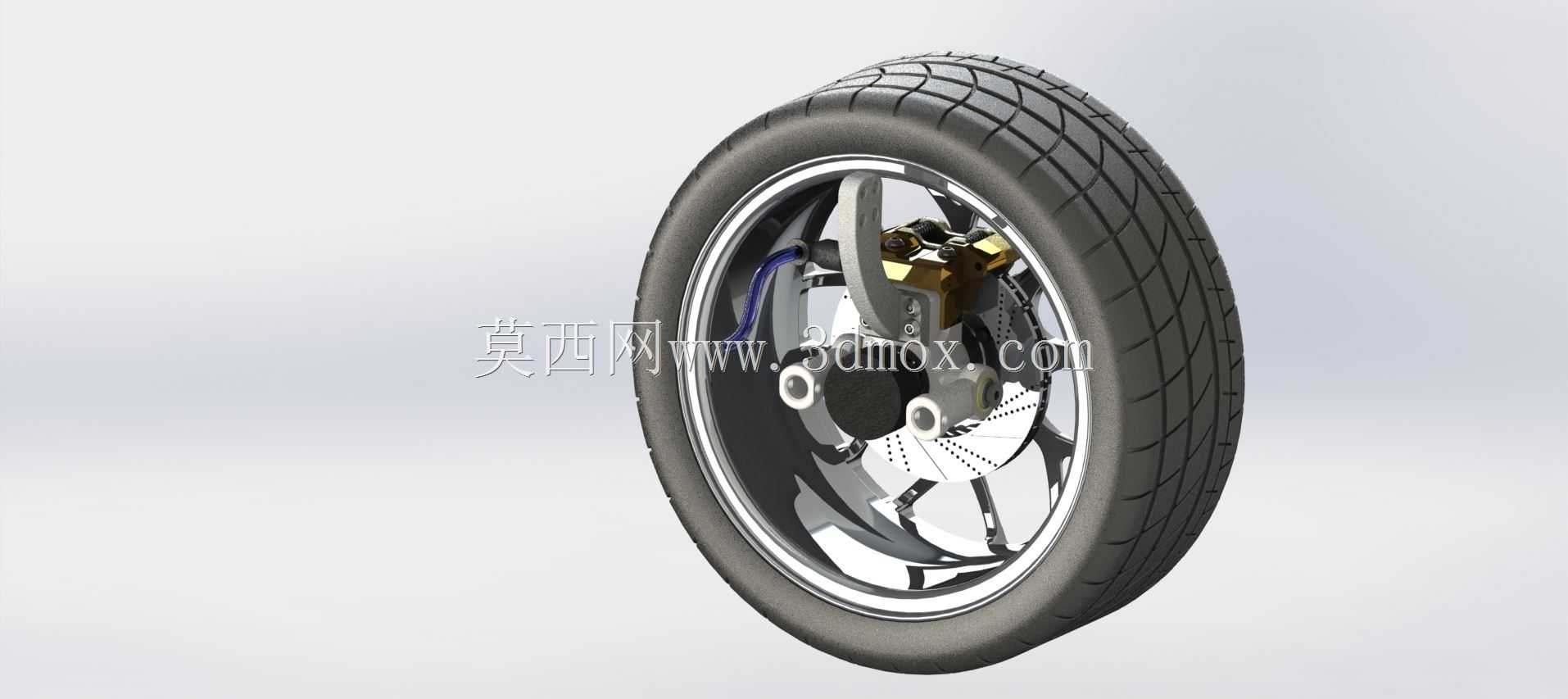

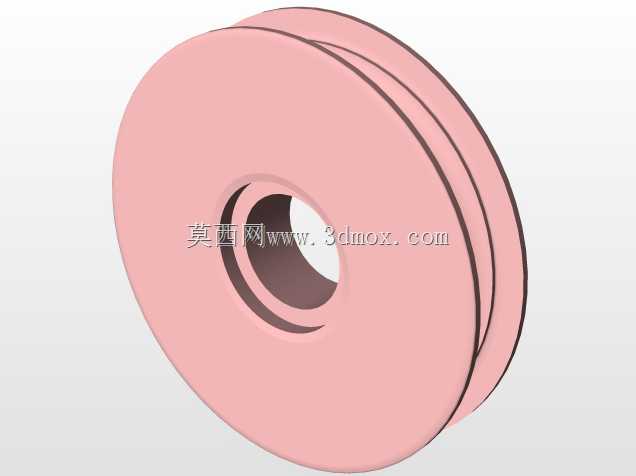

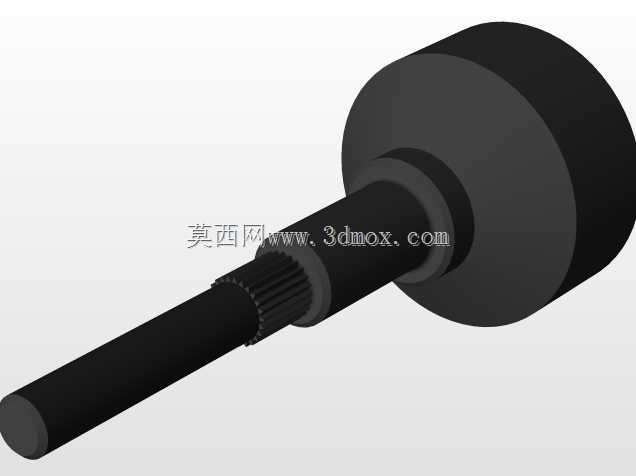

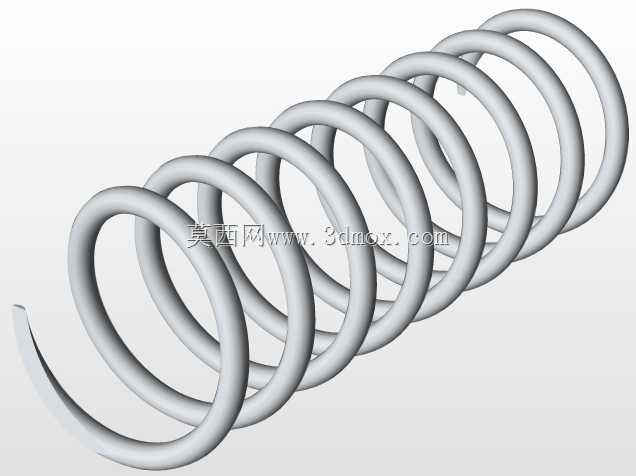

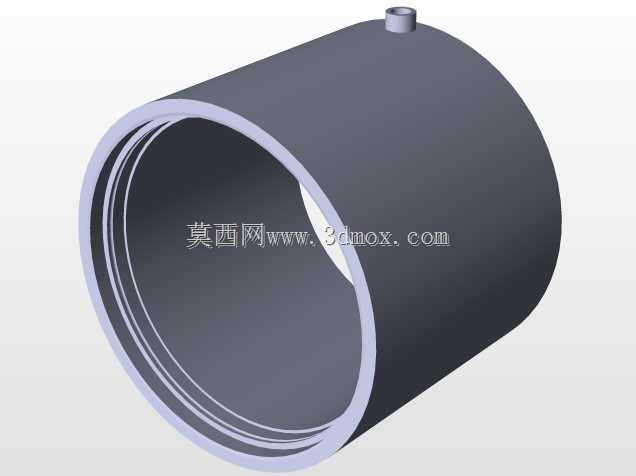

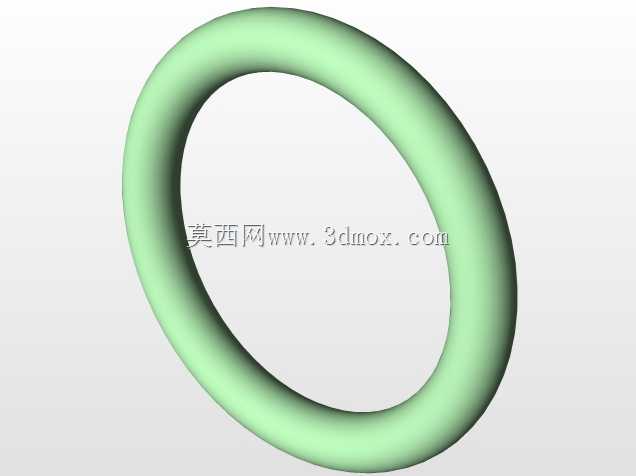

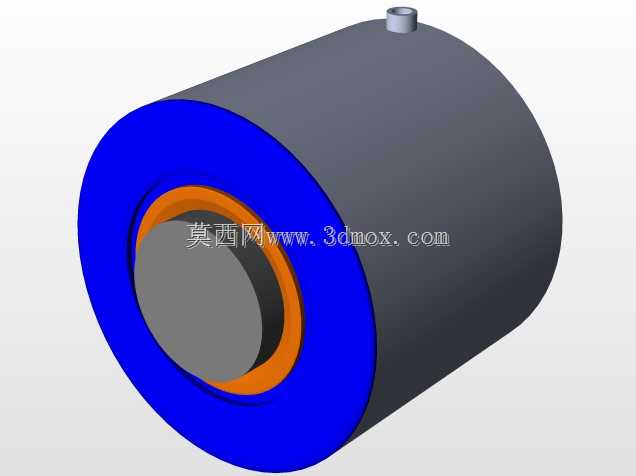

　　从实际用途来看，轮端总成承担着把液压管路压力转化为夹紧摩擦力的核心任务。制动主缸输出的高压油液通过软管进入卡钳腔体，推动活塞将摩擦片压向制动盘，车轮转动的动能在此处转化为热能耗散。模型中可以看到制动盘随轮毂同步旋转，卡钳通过安装支架固定在转向节侧，摩擦片在卡钳导轨内沿轴向平动，轮胎则通过轮辋与轮毂法兰刚性连接，整套传力路径从轮胎接地面一直延伸到底盘悬挂连接点。

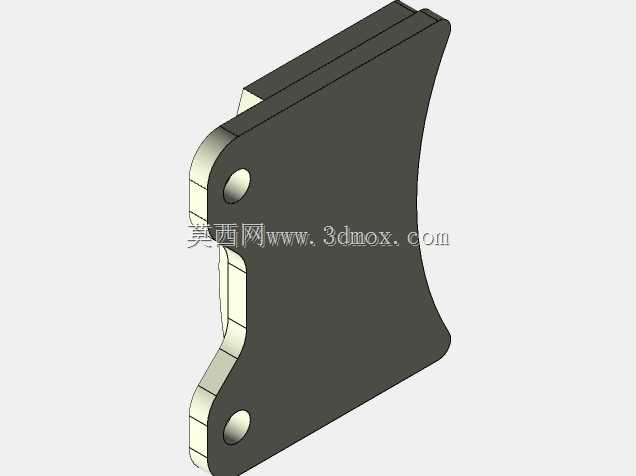

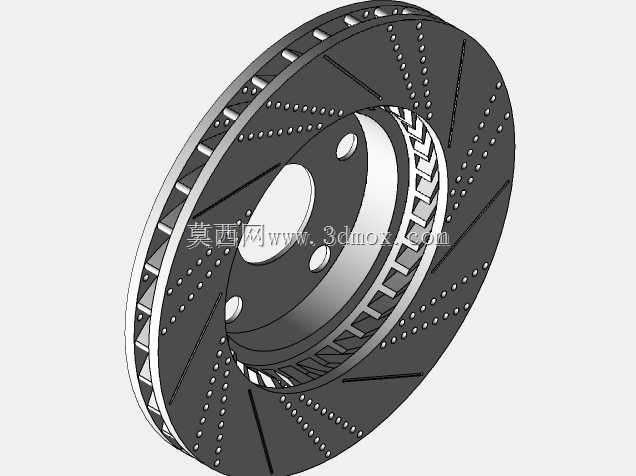

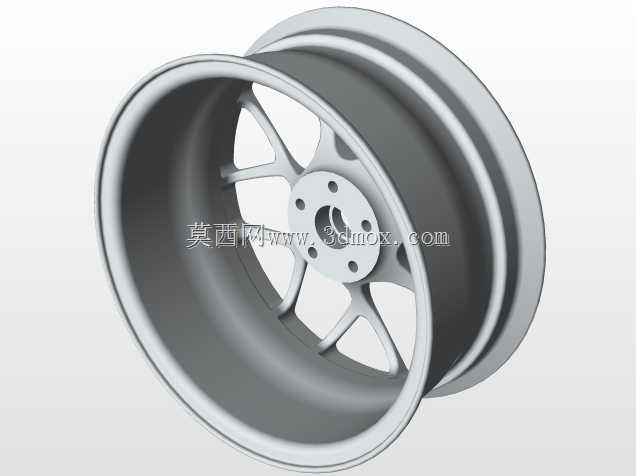

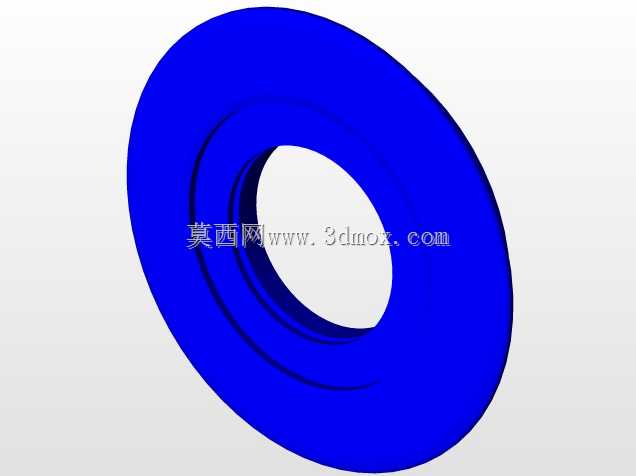

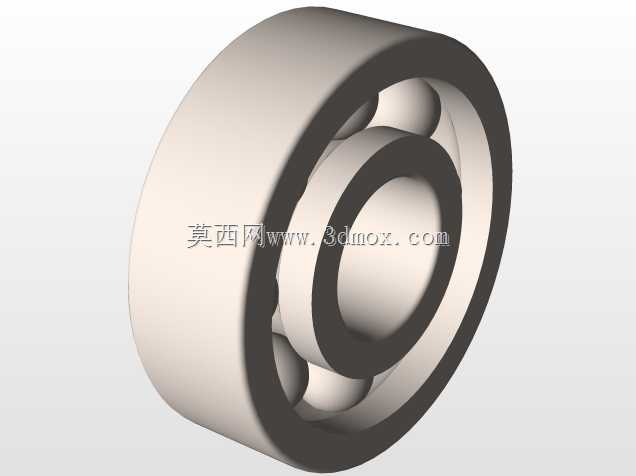

　　结构设计上，轮辋采用多辐条镂空造型，辐条之间的开窗并非单纯外观处理，而是直接影响制动盘散热气流的通过面积。卡钳布置在轮辋内腔偏上位置，建模时需要严格控制卡钳最外轮廓与轮辐内壁的安全间隙，实车装配中这个间隙通常要预留足够余量，避免车辆过弯侧倾或制动热膨胀后发生剐蹭。制动盘采用通风盘结构思路，盘体与轮毂轴承座同轴配合，安装面的平面度直接决定制动时踏板脚感是否抖动。摩擦片背板与卡钳钳体之间设置有导向接触面，保证活塞推出时摩擦片能够平行贴合盘面，减少偏磨概率。

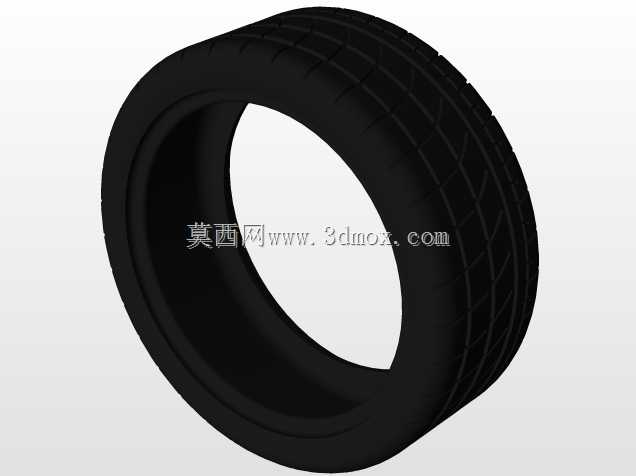

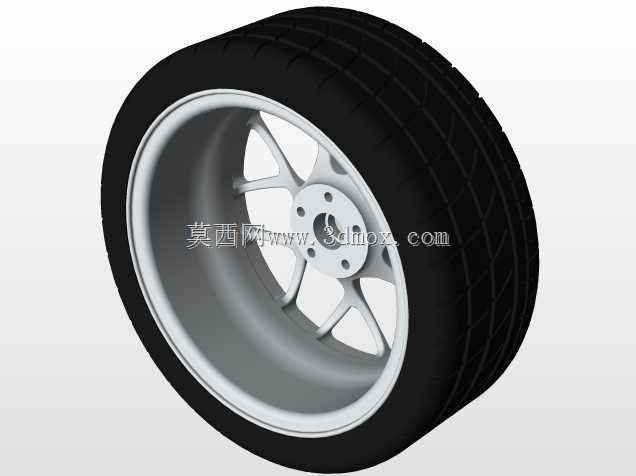

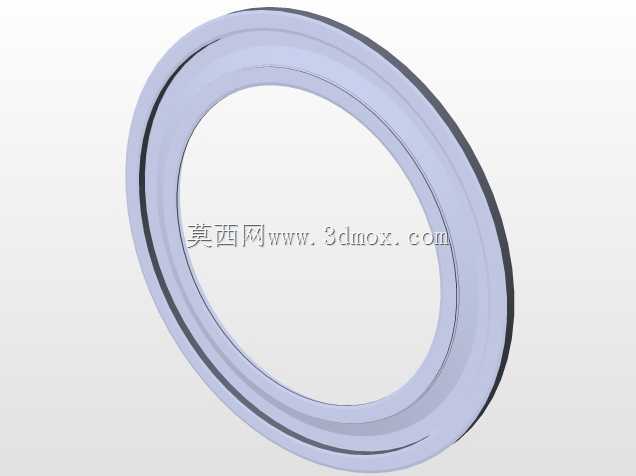

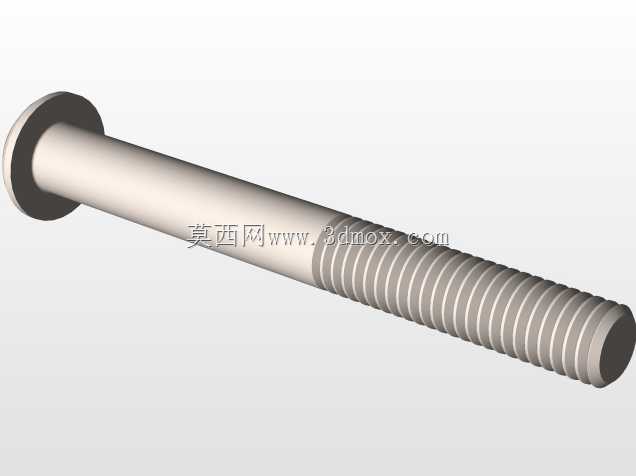

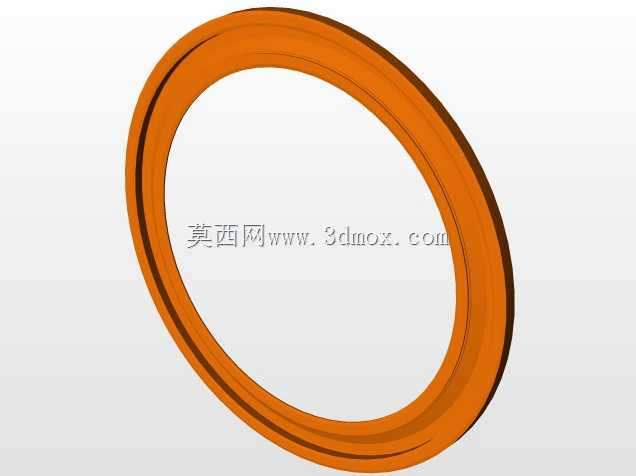

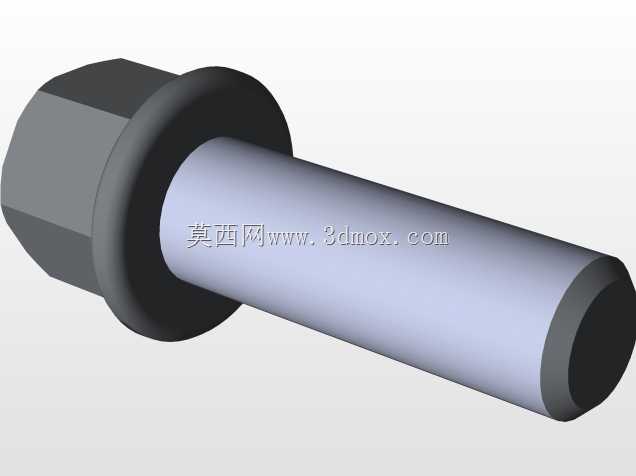

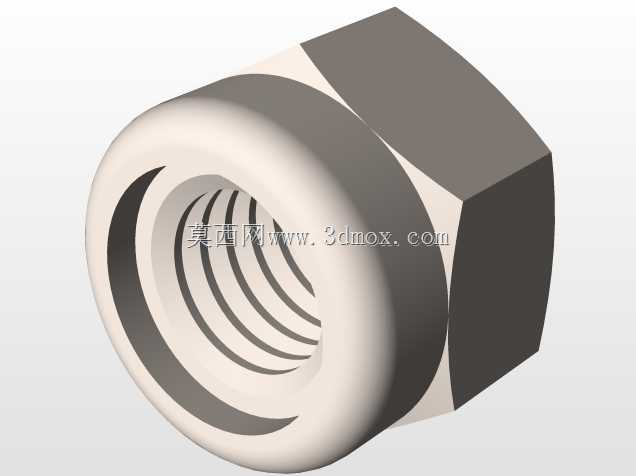

　　轮胎部分还原了胎面花纹块与胎侧轮廓，胎圈位置与轮辋凸缘的配合边界清晰可见。做总布置校核时，轮胎外径决定了轮拱内板的最小避让空间，胎宽则影响转向极限角度下与下摆臂、减震器筒体的间隙。轮辋的中心孔、螺栓孔分布圆直径以及螺母座锥面都按照装配逻辑建模，这些尺寸在换装不同轮辋时是必须核对的硬性接口，偏距选择不当会让卡钳与轮辐内壁发生干涉，或者改变轮距进而影响轴承载荷分布。

　　液压制动管路在轮端留有一段柔性软管，模型中管接头沿卡钳进油口方向引出，这段软管的走向需要兼顾悬挂上下跳动时的拉伸余量，不能在全压缩行程中出现弯折憋压，也不能在全拉伸行程中被拉脱。卡钳本体的放油嘴位置朝向便于维护操作的一侧，实际保养时排空气作业需要从该点位接入透明油管，这些细节在三维结构里都能对应到真实维修工序。

　　设计思路层面，整套轮端把簧下质量控制作为隐含约束：轮辋采用轻量化辐条布局减少旋转惯量，制动盘在保证热容量的前提下避免不必要的加厚，卡钳壳体形状贴合制动盘外圆轮廓，不额外侵占轮内空间。散热路径上，车辆前进时气流从轮辐正面冲入，掠过制动盘摩擦表面后从卡钳侧方流出，多辐条开窗越大散热效率越高，但开窗过多又会削弱轮辋刚性，建模时可以直观看到辐条粗细与开窗面积之间的取舍关系。

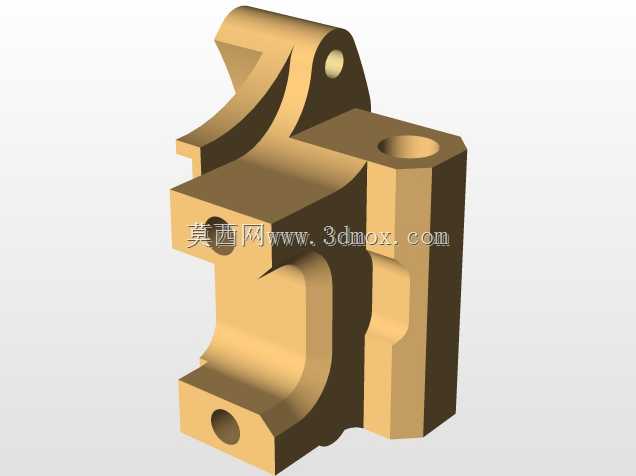

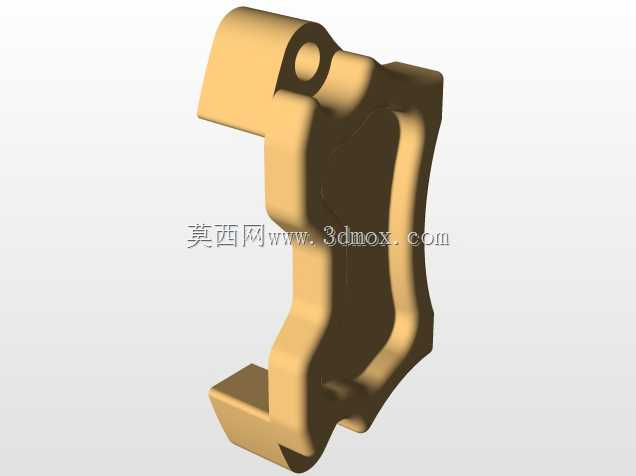

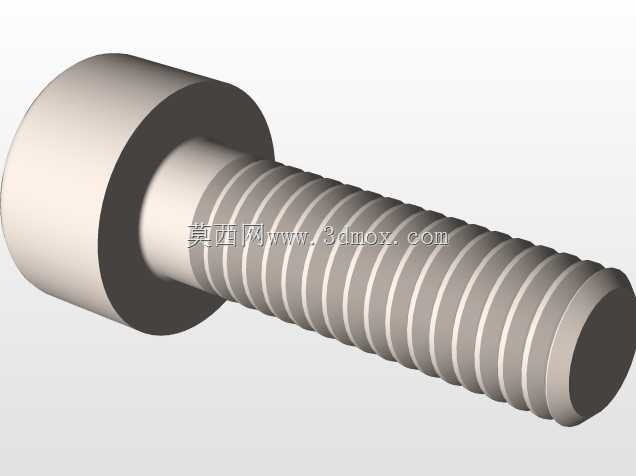

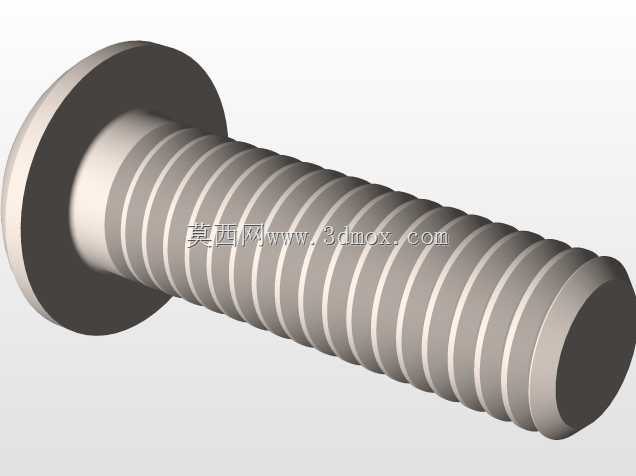

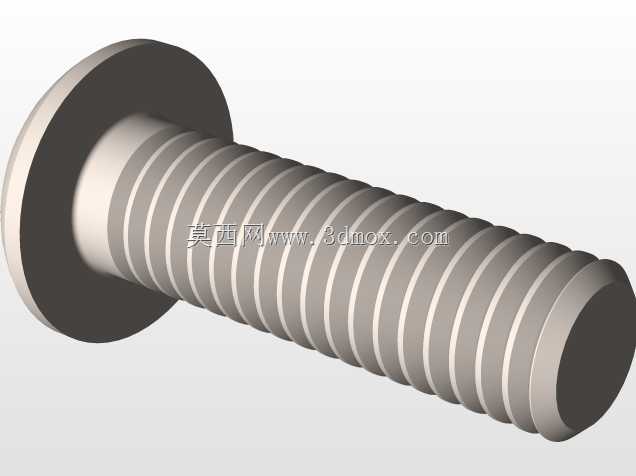

　　安装边界方面，轮毂法兰端面是轮端所有旋转件的轴向基准，制动盘安装面、轮辋贴合面都以该端面为基准控制平行度；卡钳支架的两个安装螺栓孔中心距决定了卡钳能否直接适配特定转向节，制动盘外径则不能超出轮辋内径的容纳范围。做运动校核时，将轮胎随悬挂跳动、随转向节偏转的运动包络纳入装配体，可以快速排查轮眉、挡泥板以及制动软管的干涉风险。摩擦片磨损后活塞会自动外伸补偿间隙，卡钳内腔的活塞行程在模型中也留有对应轴向空间，不会出现片厚磨损到极限后活塞脱出的问题。

　　对于结构设计人员来说，这套模型的价值在于把制动系统、车轮系统和底盘接口放在同一坐标系下考量，不用在多个零件文件之间反复切换核对间隙；台架测试人员可以依据模型确定制动盘有效摩擦半径、卡钳活塞作用面积，进而推算制动力矩与管路压力的对应关系；改装选型时则能直接比对不同轮辋ET值、不同卡钳尺寸下的装配可行性，减少实物试装阶段的返工。
