欧宝Astra前轮轮毂轴承单元结构

　　该轮端零件面向欧宝Astra前桥使用场景，结构上把轮毂安装法兰、轴承定位段、制动件配合面和转向节接口整合在同一总成中，主要承担车轮旋转支承、制动力矩传递以及轮胎与悬架之间载荷传递的任务。实际装车时，轮胎螺栓穿过法兰均布孔固定车轮，制动盘或制动鼓依靠法兰端面定位，中心轴承区域则与转向节形成旋转副；车辆在直行、转弯、制动和经过不平路面时，该部件需要同时承受径向载荷、轴向载荷以及冲击弯矩，因此建模时不能只关注外观轮廓，更要把配合关系、载荷路径和安装边界表达清楚。

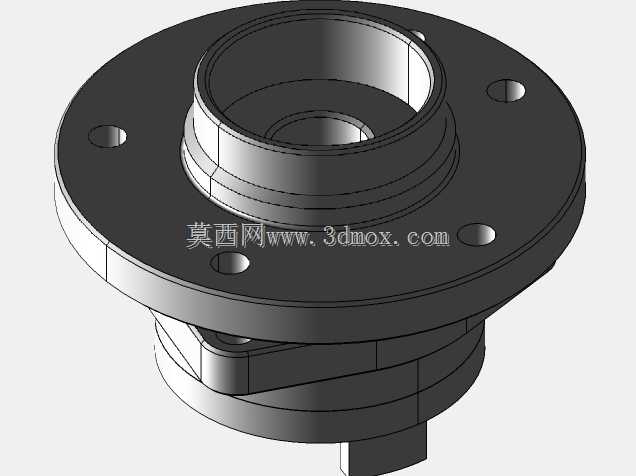

　　从外形看，上部为较大直径的圆形法兰盘，盘面布置多个安装孔，孔位围绕中心轴线均匀分布，用于保证车轮动平衡和螺栓受力均衡。法兰上端面承担车轮与制动件的贴合功能，平面度、孔位同轴度以及端面跳动都会直接影响制动抖动、轮胎偏磨和转向稳定性。法兰下方设有阶梯状圆柱结构，不同直径段分别对应轴承内圈定位、密封空间避让、油封或防尘结构安装以及转向节配合。下部侧向伸出的安装耳板带有固定孔，用于轮端部件在转向节或支架上的定位与锁紧，这一结构使总成在承受侧向力时不发生转动或位移。

　　建模思路应先确立回转轴线，再以法兰端面、轴承中心和安装耳板基准建立骨架。法兰盘、中心套筒和多数阶梯圆柱可通过旋转特征生成，均布螺栓孔采用圆周阵列处理，耳板及加强区域则通过拉伸、切除和圆角过渡完成。需要注意的是，轮端部件并非单纯回转体，侧向耳板、局部加强筋、孔口倒角和背面避让槽都会影响装配，因此在三维结构中应保留这些特征，而不是简化成理想圆柱。轴承安装段的直径差、台阶高度和倒角尺寸要形成明确的装配引导，避免压装时出现干涉；法兰背面与制动件、防尘罩、转向节之间的间隙也要在模型中通过轮廓关系体现出来。

　　在尺寸与安装边界方面，法兰外径决定车轮中心孔附近的支撑范围，螺栓孔分布圆决定车轮适配规格，中心阶梯轴段决定轴承选型和压装方向。耳板孔位与主轴线之间的距离、孔轴方向以及贴合面角度，是总装工位上最容易发生干涉的位置；设计检查时应把转向节、制动盘、卡钳、轮胎螺栓和防尘罩一并放入装配环境，验证极限转向角和悬架跳动状态下是否存在接触风险。轴承区域的肩部高度需满足内圈轴向定位要求，过低会导致支承不稳，过高则可能造成密封件摩擦或装配不到位。

　　功能特性上，该结构通过法兰大端面提供制动件和车轮的稳定支撑，通过中心轴承位降低旋转阻力，通过耳板固定结构约束轮端相对转向节的位置。盘面孔位承受轮胎螺栓预紧力，法兰根部承受弯曲交变载荷，阶梯轴段承受轴承传递来的径向和轴向复合载荷。圆角过渡不应被忽视，尤其是法兰与套筒交接处、耳板与主体连接处，这些位置在路面冲击和制动循环下容易产生应力集中；建模时保留合理圆角，有利于后续有限分析获得接近真实的应力分布。

　　对于结构设计和设备选型人员，该模型可用于前桥轮端装配校核、轴承布置讨论、制动系统匹配以及维修拆装演示。审查重点应放在孔位一致性、法兰端面与轴承轴线的垂直度、耳板安装方向、密封避让空间以及相邻零件的拆装顺序上。通过完整表达外部法兰、内部轴承位和侧向固定接口，该三维结构能够较直观地呈现乘用车前轮轮毂轴承单元的工程特征，也为同类轮端产品的逆向建模、结构改进和装配验证提供参考。
