直列三缸内燃机缸体精密结构设计

　　这款直列三缸内燃机缸体的三维结构，是小排量乘用车动力总成里最核心的承载基体，日常在1.0L到1.5L区间的家用燃油车、混动增程器、小型工程机械动力单元里都能见到它的身影。做结构设计的时候，首先要锚定的就是整机布置的硬边界：三个气缸沿曲轴轴向一字排开，缸心距是整个缸体最基础的尺寸链起点，这个数值直接卡死了整机的轴向总长，往前要给正时链条罩、前端附件驱动轮留出安装空间，往后要对接变速箱壳体的连接法兰，底部油底壳的安装法兰面、顶部气缸盖的螺栓孔位都要和周边件的公差带完全匹配，不能出现装车后和副车架、转向机、进排气管路干涉的问题。

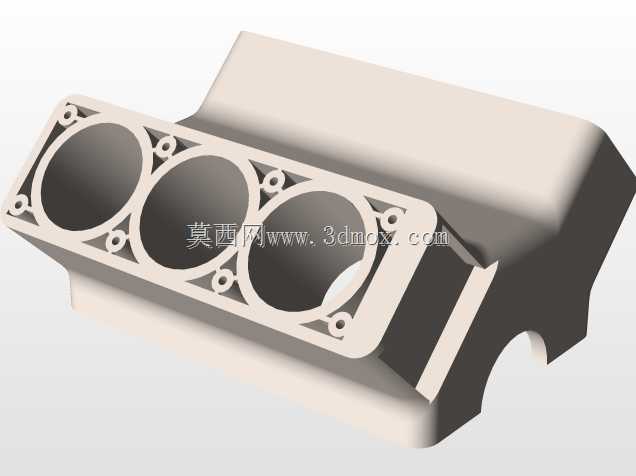

　　从实际功能来看，缸体不是单纯的外壳，它要同时承担好几项核心任务：首先是为活塞往复运动提供高精度的气缸导向，图里前端露出的三个大圆孔就是气缸套的安装位，孔周一圈均匀布置的小孔是缸盖螺栓的过孔，拧紧之后要把气缸垫牢牢压合，保证燃烧室的高压燃气不会泄漏，冷却液和润滑油路也不会互窜。缸体内部铸出了完整的冷却水套，水流从缸体侧面的进水口进入，环绕每个气缸外壁流到顶部，再通入气缸盖的水腔，把燃烧室传递过来的热量带走；另一侧铸出的主油道沿曲轴轴向贯通，机油从机油泵加压之后进入主油道，分别分配到曲轴主轴承、凸轮轴轴承、活塞冷却喷嘴这些润滑点，所有油路的转角都做了圆滑过渡，避免出现应力集中和机油流动死区。

　　设计阶段最先要平衡的就是刚度和重量的矛盾：如果缸壁做的太厚，整机重量会大幅上升，整车油耗和排放都没法达标；如果壁厚太薄，发动机做功的时候缸体发生形变，气缸孔失圆会直接导致活塞环密封失效，出现烧机油、动力下降的问题。所以在气缸孔之间的鼻梁区、主轴承座的支撑筋位置，都做了针对性的加强筋布局，图里缸体外侧的曲面过渡不是随意做的造型，每一处凸起和肋条都是经过模态分析优化的结果，既要把发动机点火做功的冲击力均匀分散到整个基体，还要避开曲轴转动、活塞往复的激励频率，防止整机出现共振异响。缸体下半部分的弧形缺口是曲轴的运转避让空间，五个主轴承座（三缸机曲轴两端加中间两道支撑共四道主轴承）和缸体铸为一体，轴承盖安装之后要和缸体一起做同轴度镗孔，保证曲轴转动的时候各个轴颈的同轴度误差控制在几微米的级别。

　　安装边界的校核是三维建模里最繁琐的环节：缸体侧面预留了机油滤清器、启动马达、发电机、空调压缩机的安装支架螺孔，每个螺孔的螺纹深度、有效啮合长度都要对应附件的载荷要求，不能出现螺栓拧入深度不足导致运行中松脱的问题；前端的水泵安装面、后端的飞轮壳定位止口都要和整机的正时系统、传动系统的尺寸链对齐，定位销孔的位置公差要控制在IT7级以上，保证装配的时候各个部件的同轴度。缸体的材料一般选用高强度灰铸铁或者压铸铝合金，铝合金缸体会镶嵌铸铁气缸套，兼顾轻量化和气缸壁的耐磨性能，铸造的时候要提前预留出所有砂芯的定位位置，水套和油道的壁厚要均匀，避免冷却过程中出现缩松、气孔这类铸造缺陷，后续机加工的基准面也要在建模阶段就提前规划，从粗加工的毛坯基准到精加工的曲轴孔、气缸孔的定位基准，整个工艺路线的定位逻辑要在结构设计的时候就考虑周全，不然图纸下到车间之后会出现没法装夹、加工干涉的问题。

　　三缸机的缸体设计还要额外考虑点火顺序带来的平衡性问题，一缸和三缸交替做功的时候产生的力矩会让缸体产生侧向的摆动，所以缸体和整车副车架连接的机脚安装位的刚度要做针对性匹配，在结构上预留平衡轴的安装腔室，让平衡轴的驱动齿轮、润滑喷油孔都能集成在缸体内部，不用额外加装外置支架，既减少了零件数量，也提升了整个动力总成的集成度。
