EVOX四缸发动机排气歧管密封法兰

　　这款法兰件面向直列四缸涡轮增压机型的排气侧改装与配套开发场景，核心作用是衔接气缸盖排气端口与排气歧管支管，在高温高频振动的工作环境下维持接合面密封，避免高温废气泄漏引发舱内热害、排气背压异常等问题。

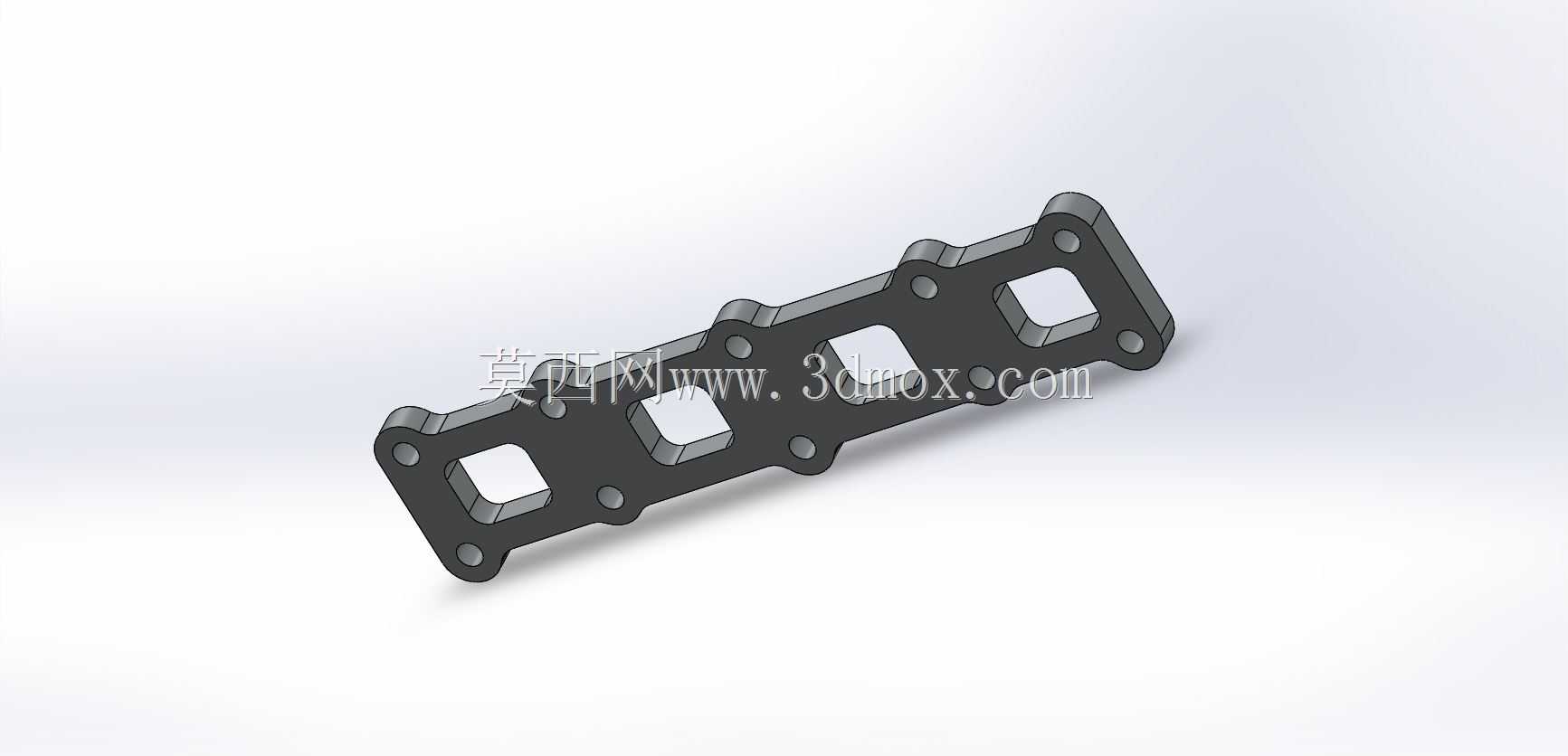

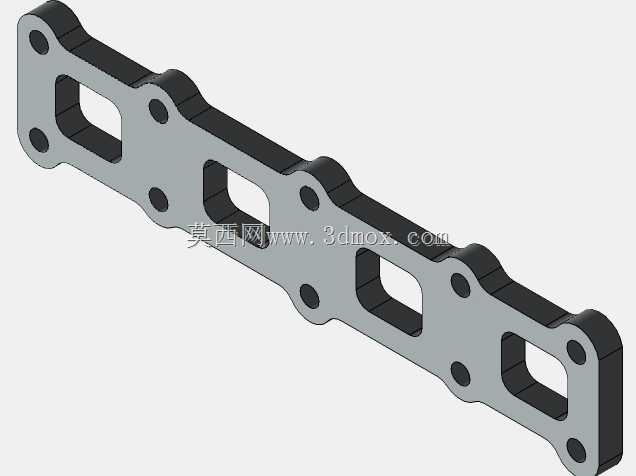

　　从结构布局来看，件体沿长度方向依次排布四个方形气道开口，孔位轮廓与缸盖排气道口一一对应，气道周边预留均匀的密封压紧宽度，保证密封垫片在螺栓锁紧后受力连续，不会出现局部压空、压溃失效的情况。法兰本体沿长边分布多组贯通安装孔，孔位跨距严格匹配缸盖排气侧螺纹孔坐标，安装时可直接对位穿入紧固螺栓，不需要现场二次配钻修配。

　　建模过程中优先锁定安装边界：先依据缸盖接合面的孔位坐标、气道窗口轮廓搭建基准草图，再沿法向拉伸生成法兰基体，随后对各安装孔做切除成型，边角位置统一做圆角过渡，既消除热处理与加工过程中的应力集中隐患，也避免装机后尖角与周边线束、隔热护板发生干涉。

　　实际选型装配时，法兰朝向缸盖的一侧平面需要保证较高的平面度要求，压紧后密封垫片可以完整填充接合面微观间隙；朝向歧管的一侧可直接对接焊接各缸排气支管，支管管口与法兰气道开口对中后满焊固定，焊后需复核法兰接合面的平面变形量，若焊接热输入导致面翘曲，需二次铣削找平，防止装机后出现局部漏气。

　　这类法兰多用于性能车排气系统升级、赛道车辆动力改装以及小批量发动机试制配套环节，工作区间长期承受数百摄氏度的排气高温，结构设计上在保证刚度的前提下尽可能缩减多余料厚，既控制整体自重，也减少法兰本体的蓄热，降低向缸盖侧传递的热负荷。法兰两端的安装孔位做了沉台避让设计，螺栓头部锁紧后不会突出法兰外表面，周边布置隔热罩、排气传感器支架时也不会出现空间冲突。

　　针对四缸机的点火顺序与排气脉冲特性，四个气道开口的间距完全对应缸心距，各缸排气支管汇入法兰后可以顺畅引导脉冲气流，避免气道错位造成的排气紊流、背压升高问题，整套结构兼顾了安装互换性、密封可靠性与高温工况下的长期耐久表现。
