电梯T型导轨参数化结构设计

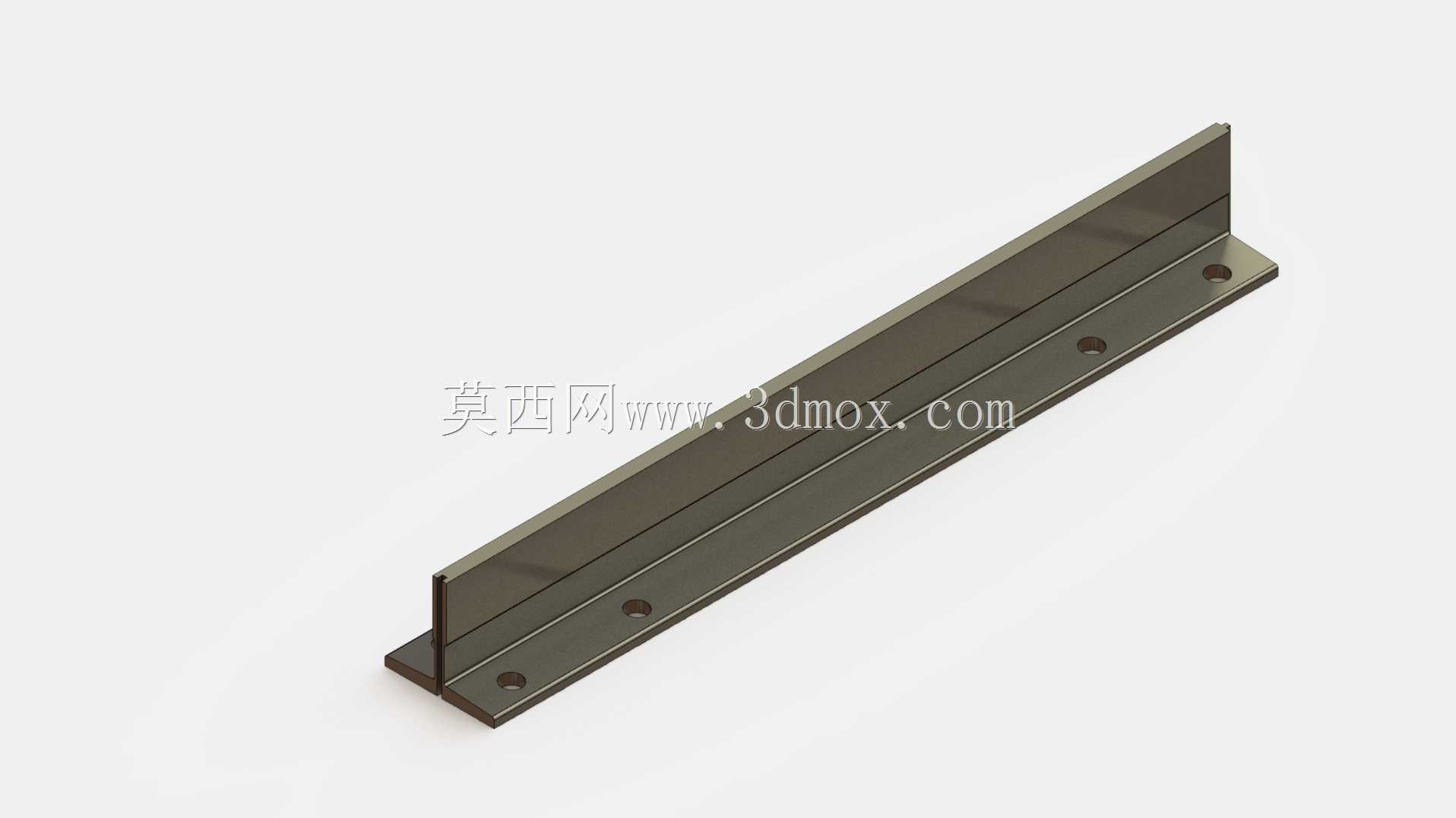

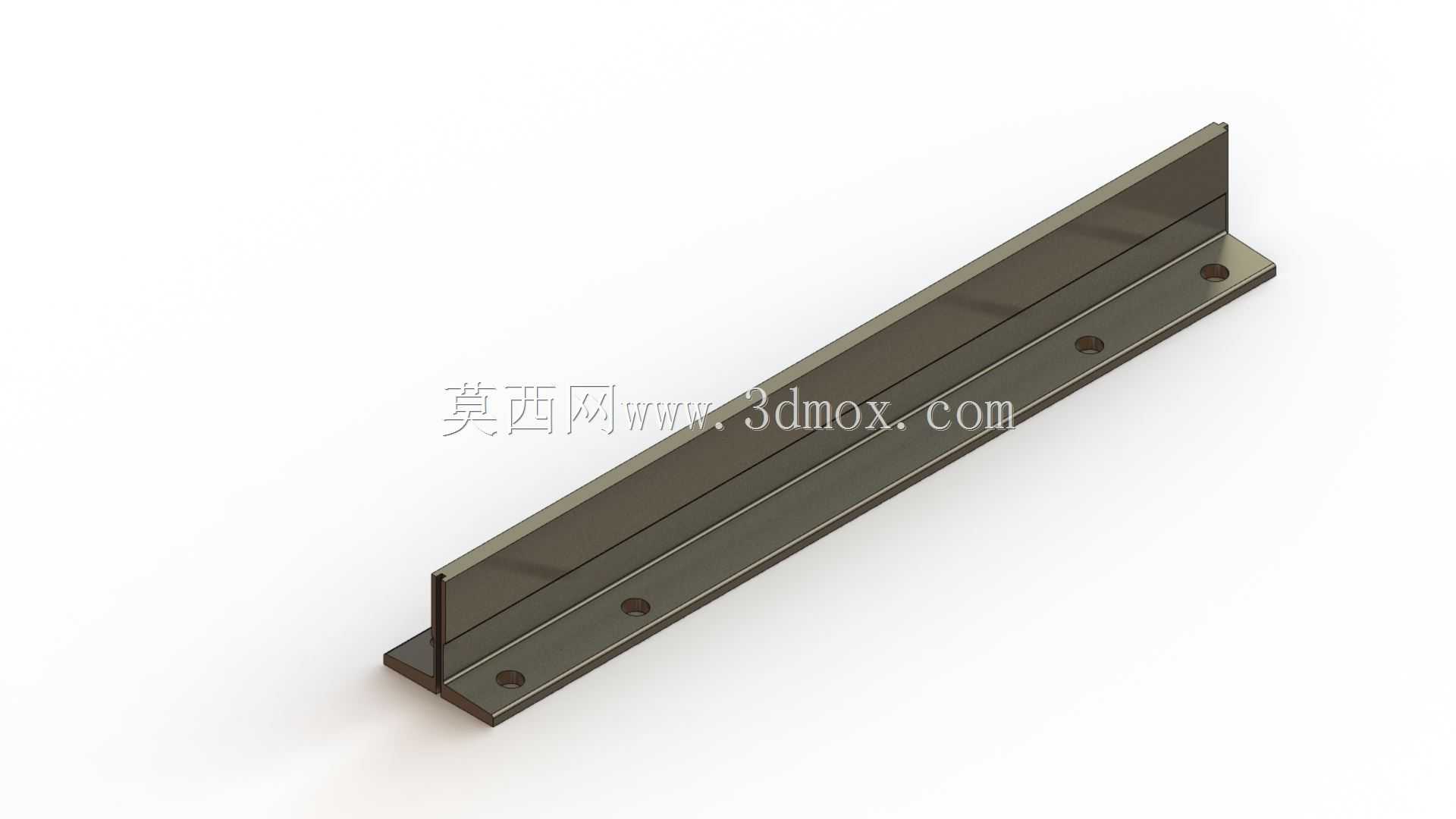

　　在电梯井道的垂直运行体系里，导轨是轿厢与对重全程保持运行轨迹的核心基准件，这套T型电梯导轨的参数化建模，完全围绕电梯安装现场的实际装配逻辑展开，没有多余的装饰结构，所有几何特征都服务于导向承载与现场安装。日常电梯运行过程中，轿厢侧的导靴会全程贴合导轨的导向工作面，把轿厢运行过程中产生的水平方向偏载、启停时的横向冲击力直接传递到导轨本体，再通过导轨底部的安装板把载荷分散到井道内的导轨支架上，最终由井道建筑结构承担全部载荷。做这套结构设计的时候，最先敲定的不是导轨本身的截面轮廓，而是底部安装法兰的孔位边界：导轨沿井道垂直方向分段拼接，每一段导轨的底板上都预留了沉头安装孔，孔位间距完全匹配常规电梯导轨支架的排布间距，

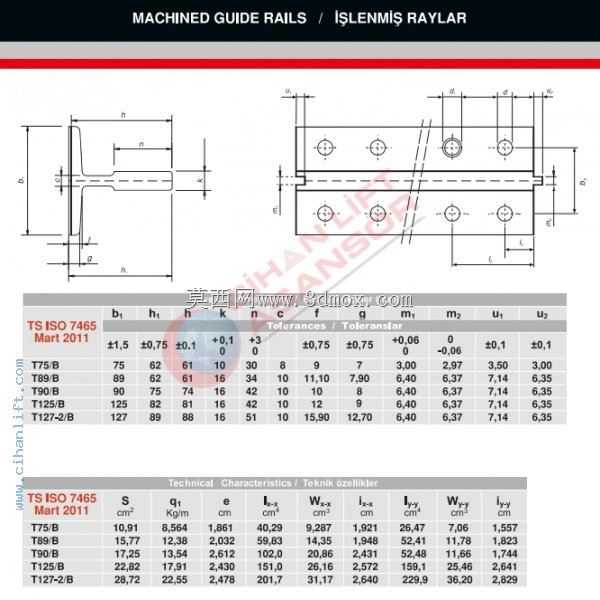

　　沉孔设计可以让固定螺栓的顶面完全埋入底板平面以下，不会突出底板表面干扰导轨和支架支撑面的贴合，安装时导轨底板的下表面可以完全贴实支架的承托钢板，不会出现局部悬空、螺栓锁紧后导轨产生挠曲变形的问题。导轨上部的导向工作面是整个零件精度要求最高的区域，T型凸起的两个侧面是导靴滑动或者滚动接触的工作面，建模时特意把这两个面的平行度、相对于底板安装基准面的垂直度作为参数驱动的核心约束，只要修改导轨的规格参数，导向面的宽度、总高度、底板的厚度与宽度都会按照电梯导轨的标准系列比例同步更新，覆盖T50、T70、T75、T89、T90、AT125等常用梯型导轨的尺寸区间，不需要每次更换规格都重新绘制草图、重新定义装配约束。从实际井道布局的角度看，

　　导轨的安装边界要提前和土建预留的支架位置对齐：导轨底板的宽度要大于支架承托面的宽度，保证螺栓锁紧时底板有足够的接触面积，不会出现局部压应力过大导致底板变形；导轨总高度方向的尺寸决定了导靴的夹持深度，高度过小会导致导靴有效接触行程不足，电梯高速运行时容易出现晃动，高度过大则会无谓增加导轨的材料重量，提升整梯的材料成本。参数化设计的核心优势在这个零件上体现得非常直接：设计人员不需要针对不同载重、不同速度的电梯重复绘制导轨零件，只需要在参数表中输入对应规格的导轨底面宽度、导向面宽度、整体高度、板材厚度、安装孔间距与孔径，整个零件的实体特征就会自动重建，包括沉孔的深度、倒角的大小、导向面端部的拼接坡口都会同步更新。现场安装时，

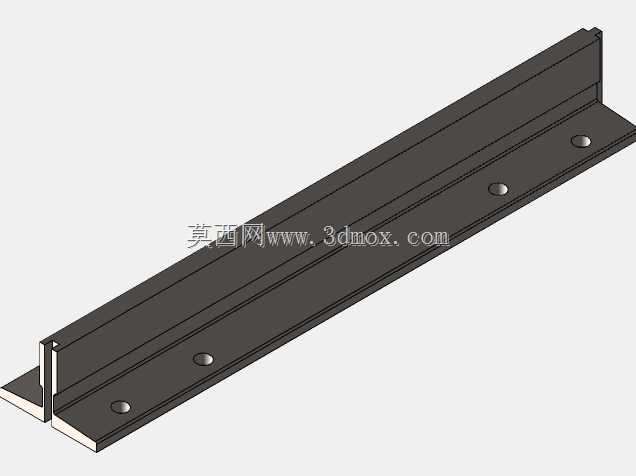

　　相邻两段导轨的对接位置会在导向面端部加工出微小的拼接坡口，保证两段导轨对接后导向工作面的过渡平滑，导靴经过接缝位置时不会产生卡顿或者冲击，这个细节在建模时也做了参数化预留，坡口的角度和深度可以根据现场安装的工艺要求调整。从受力特性来看，T型截面的惯性矩在垂直于导向面的方向上有足够的抗弯能力，当轿厢偏载产生横向水平力时，导轨自身的挠曲变形量可以控制在电梯标准允许的范围内，不会因为导轨变形过大导致轿厢运行间隙超标，出现刮蹭井道部件或者运行噪音超标的问题。底板上的安装孔采用长圆孔与圆孔搭配的排布方式也在模型中做了可选配置，长圆孔可以在安装时微调导轨的水平位置，抵消土建施工时支架预埋的位置误差，降低现场安装的对位难度，不需要在支架上现场扩孔就能完成导轨的直线度校正。整个建模过程把所有和安装、受力、配合相关的尺寸都设置为可变量，没有把几何尺寸做死，结构工程师在做整梯布局的时候，可以直接调用这套参数化零件，输入对应项目的导轨规格就能快速生成符合要求的导轨模型，直接在装配环境里模拟导轨和导靴、支架、压导板之间的配合关系，提前排查安装干涉、孔位不匹配的问题，减少后续出图和现场施工的返工量。导轨的所有棱边都做了小倒角处理，既可以去除轧制或者机加工产生的锐边，避免安装人员搬运时划伤，也能避免应力集中，在长期承受交变横向载荷的工况下降低棱边位置产生裂纹的风险。
