可调式探针循迹定位检测工装

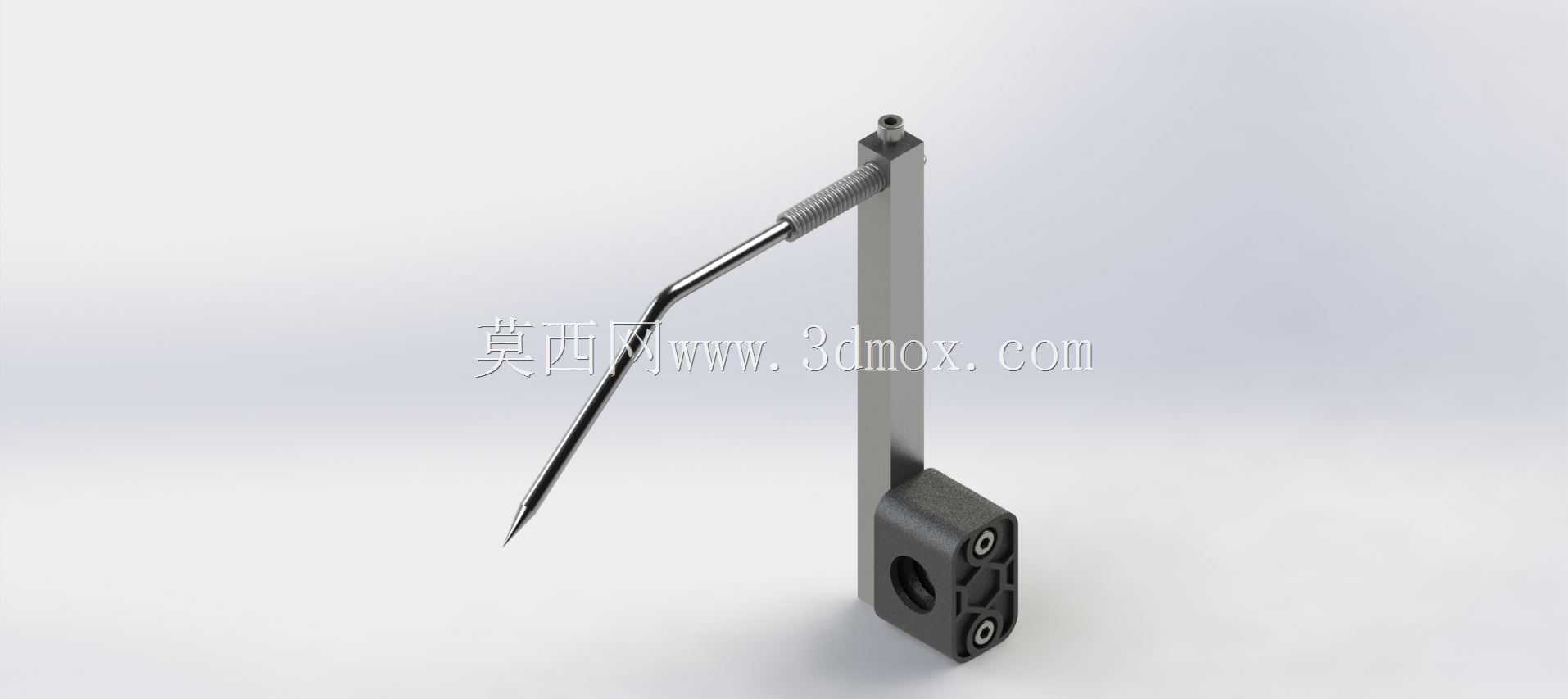

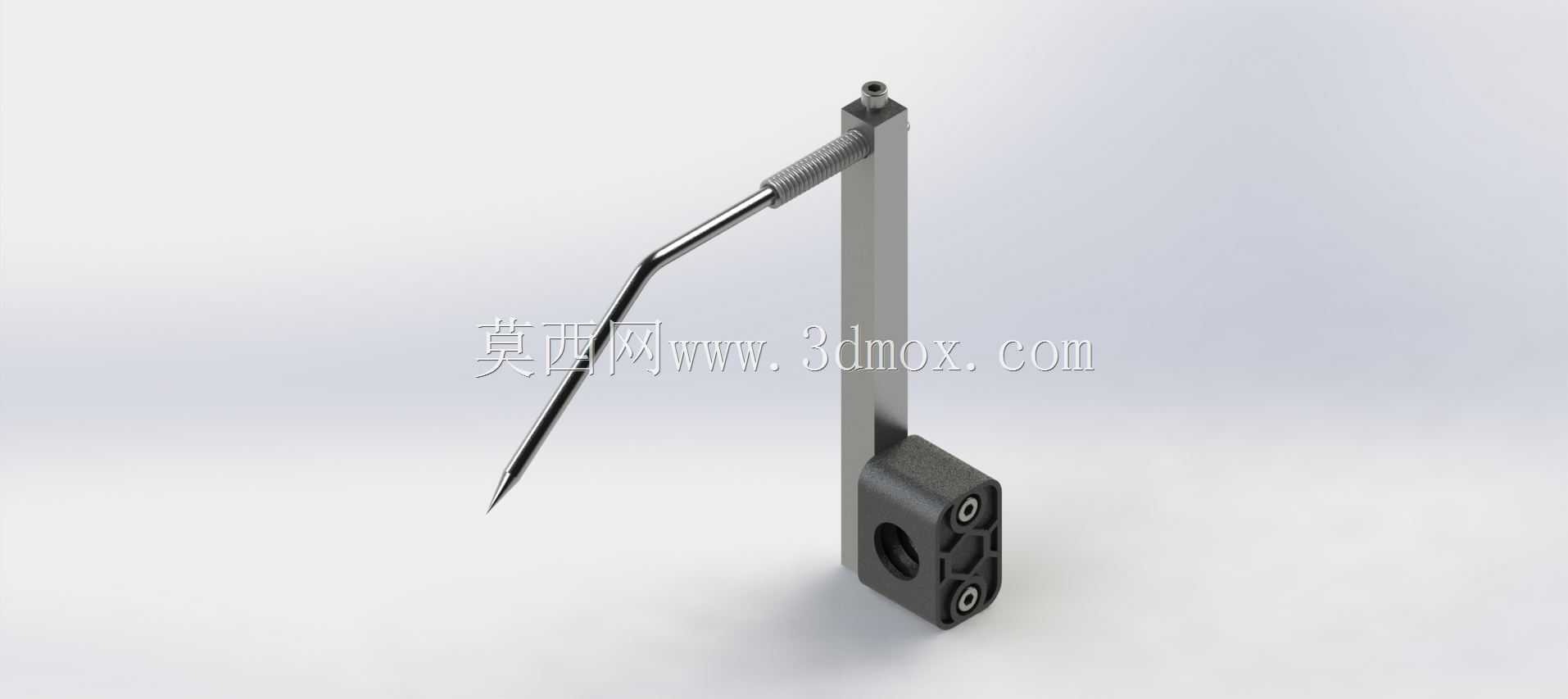

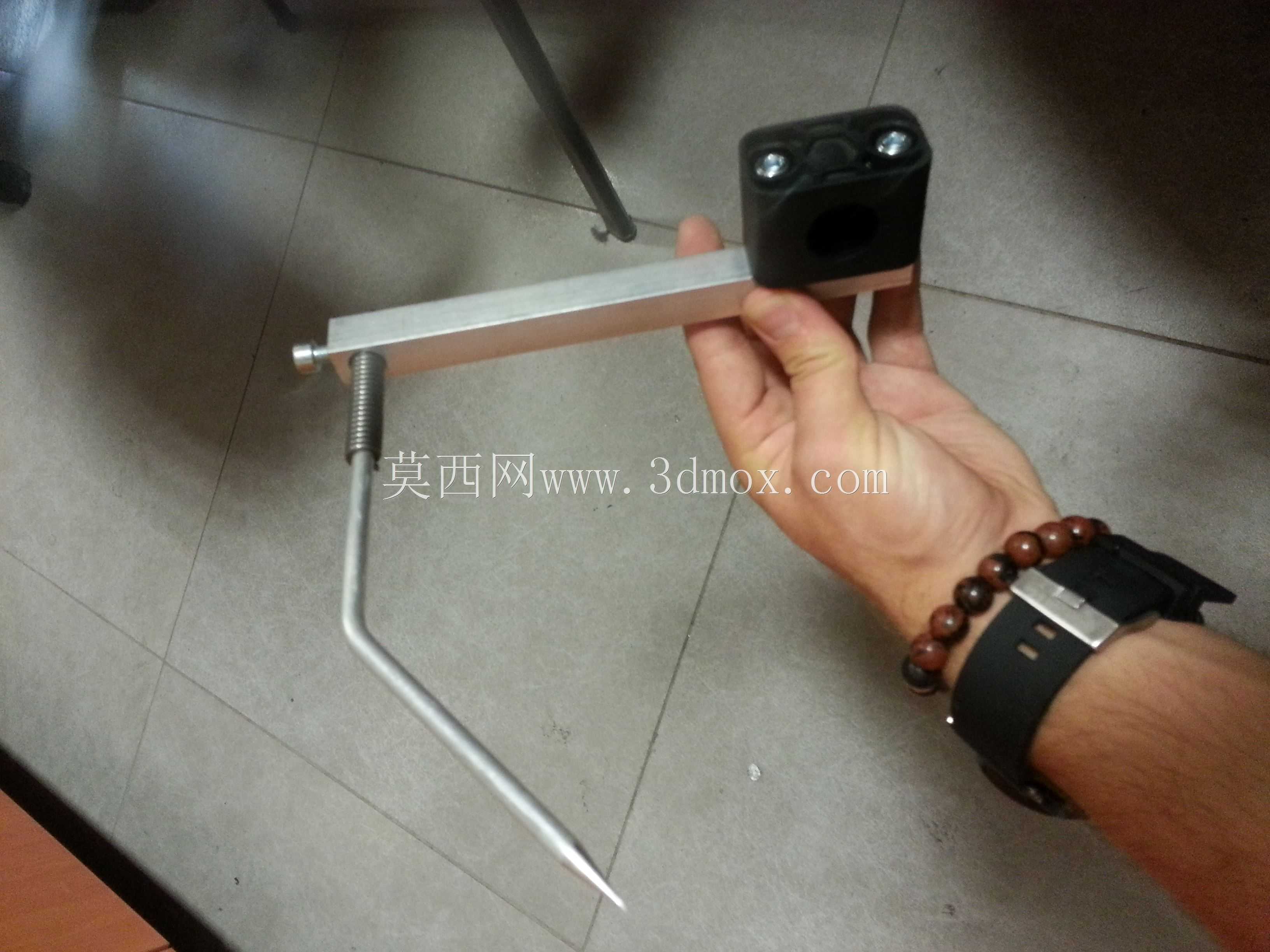

　　这套机构面向实验室、产线检测工位以及小型自动化试验台的接触式定位需求，整体由立式支撑立柱、底部安装座、角度可调探杆、锁紧螺纹段和细长针尖执行端构成，结构没有冗余装饰件，所有外露特征都服务于位置调整、刚性固定和接触检测。实际使用时，底部块状支座通过两个沉孔固定在工作台面、治具板或设备机架上，支座与立柱之间形成L形受力骨架，能够承受探杆伸出后产生的侧向弯矩；立柱顶部设置螺纹调节与锁紧结构，探杆穿过调节位后可沿杆身方向改变伸出长度，也可绕铰接位置调整俯仰角度，针尖最终对准被测试样表面、运动轨迹线或待检测边界。

　　从功能逻辑看，该装置并不承担大载荷传动，而是解决轻载试验中“针尖位置需要反复校准、校准后又要保持稳定”的问题。细长探针端部接触面积小，适合在循迹试验、表面跟随、边界探测、划痕引导、点位确认等场景中使用；当被测件存在微小高度差或平面位置偏差时，探杆的角度和伸出量可以先行粗调，锁紧后再通过针尖与试样的接触反馈判断轨迹偏差。相较于固定式挡针，这种可调结构在换型频繁的试验工位上更有优势，操作人员不必重新加工支座，只需松开锁紧部位，改变探杆角度和有效长度，即可适配不同高度的被测对象。

　　设计思路上，竖直立柱承担主要抗弯截面，底部支座加宽并设置安装孔，使整个机构的固定重心落在支座范围内；探杆中段采用带螺纹的金属杆体，既提高杆身表面的耐磨性能，也便于螺母或夹套在轴向锁紧时形成明确的止退位置。探杆前端弯折成一定角度，使针尖能够避开立柱本体对视线和试样空间的遮挡，在近距离检测时仍能观察接触点。针尖部分做细长收敛处理，目的是降低接触面积，提高轨迹边界识别的灵敏度；但这也意味着该端不适合承受冲击载荷，装配和调试时应避免针尖横向撞击硬面。

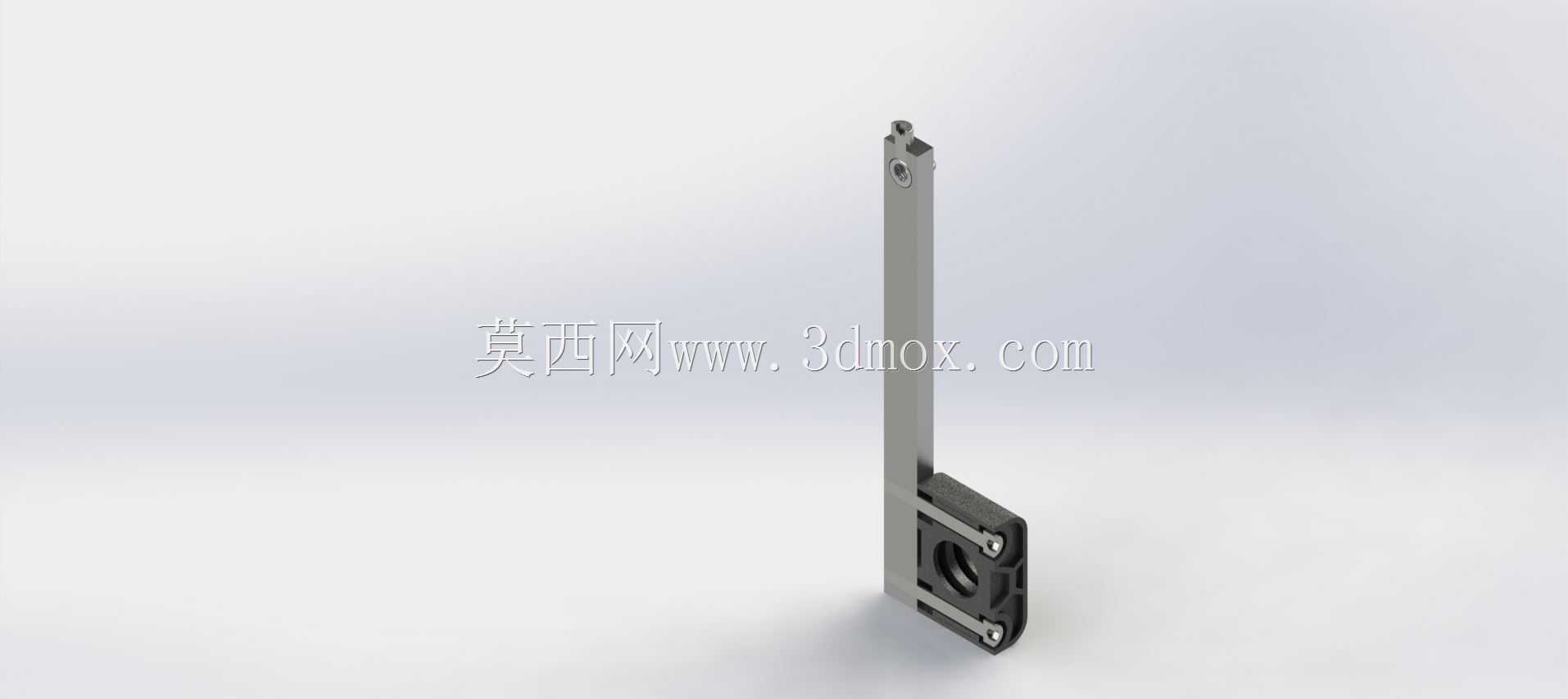

　　外形边界方面，机构整体占用空间较小，底部支座近似方块形，适合安装在治具板的局部区域；立柱高度明显大于支座厚度，为探杆提供高位支撑，使针尖可以向下前方伸入试验区域。安装时需要关注两个边界条件：一是支座底面应与安装面贴合，沉孔紧固件压紧后不能让立柱出现倾斜；二是探杆完全伸出后，针尖相对立柱轴线形成较大悬臂，若检测过程中存在振动，应适当缩短伸出长度或增加辅助夹持，以减少针尖抖动。探杆的可调角度不宜过大，当针尖远离立柱支撑中心时，微小间隙都会在端部放大成明显位移，因此锁紧后需要复核针尖位置。

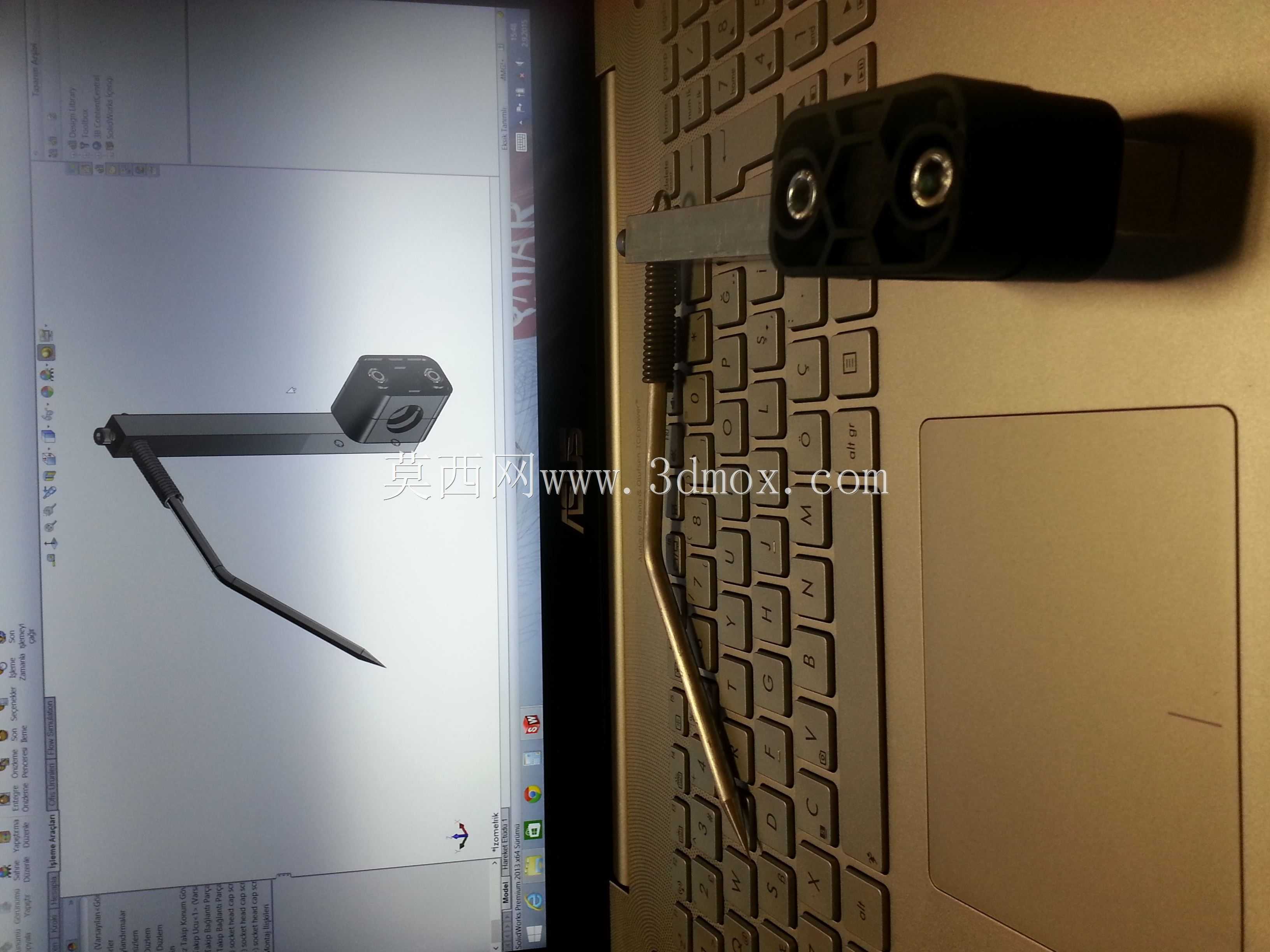

　　在工程建模时，立柱、支座、探杆、螺纹段和针尖应分别建立清晰特征，便于后续按实际加工尺寸替换杆径、孔距和针尖长度。底部安装孔的位置需要与常用治具孔位协调，支座侧面的加强和过渡圆角不能影响安装面贴合；螺纹调节区应保留足够的旋合长度，避免只靠少量螺纹承受侧向力。若用于高速运动设备，还应进一步校核探杆固有频率，防止针尖在跟随过程中产生共振；若用于人工调试工位，则可在锁紧部位增加滚花螺母或手柄，提高调整便利性。整个机构体现的是轻载检测工装的典型设计方式：以简洁L形支架保证支撑刚性，以可调探杆覆盖多规格试样，以细针尖获得明确接触反馈。
