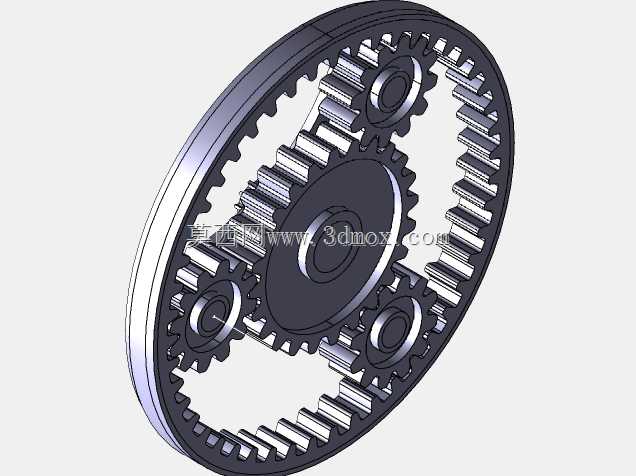

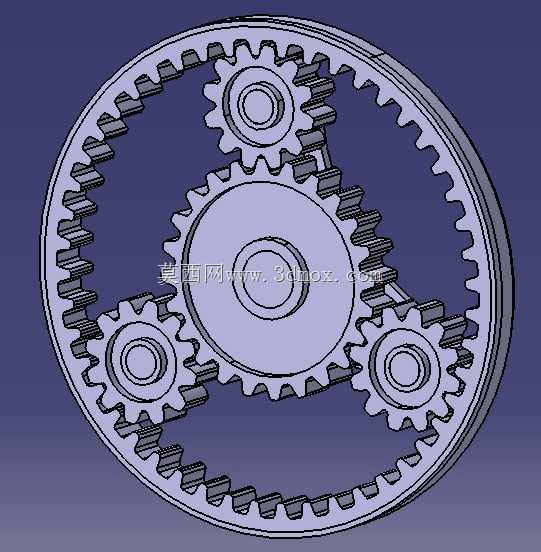

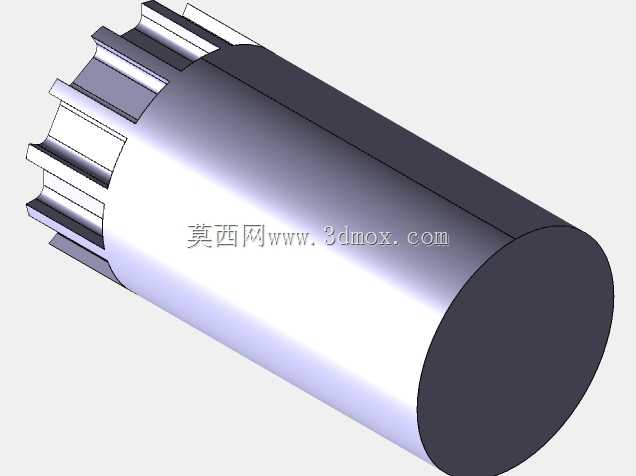

Catia行星齿轮机构设计装配结构

　　这套行星齿轮传动结构，在常规动力传输场景里的适配性极强，不管是小功率伺服驱动的传动链路，还是中载工况下的变速单元，都能通过这套结构的参数调整实现适配。不同于定轴齿轮组的传动逻辑，行星齿轮的内齿圈、太阳轮、行星轮与行星架的配合，能在有限的径向尺寸内实现大传动比输出，这也是很多紧凑安装空间下传动方案优先选择这类结构的核心原因。

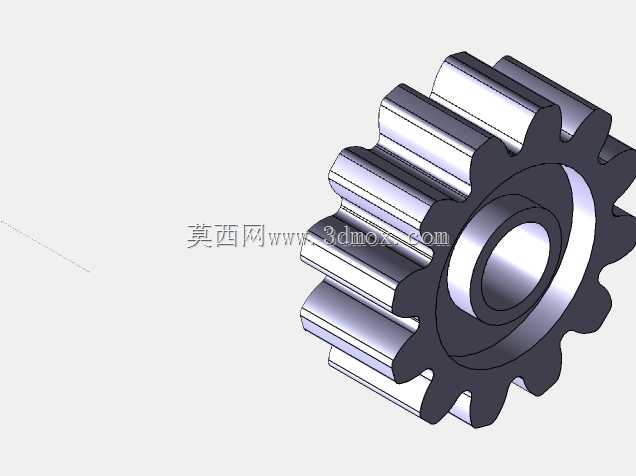

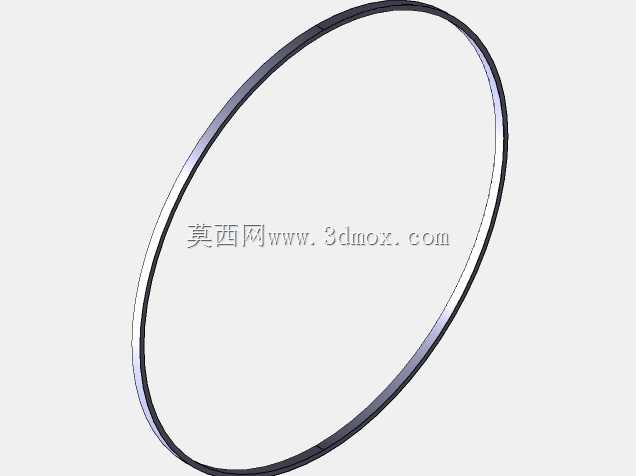

　　从实际装配逻辑来看，设计时首先要锁定的是安装边界，这套结构的外轮廓以齿圈的外圆为最大径向尺寸，轴向尺寸则由齿圈宽度、行星架的安装厚度共同决定，在做整机布局时，需要预留行星架输出端的连接空间，同时要给内齿圈的固定或者联动预留装配工位，避免后续装配时出现干涉。很多新手在做这类结构建模时容易忽略行星轮的均布约束，实际上四个行星轮的安装孔位在行星架上必须严格等角度分布，同时每个行星轮与太阳轮、内齿圈的啮合侧隙要控制在合理区间，侧隙过大会导致传动回程误差超标，侧隙过小则会在高速运转时出现卡滞、齿面磨损加剧的问题。

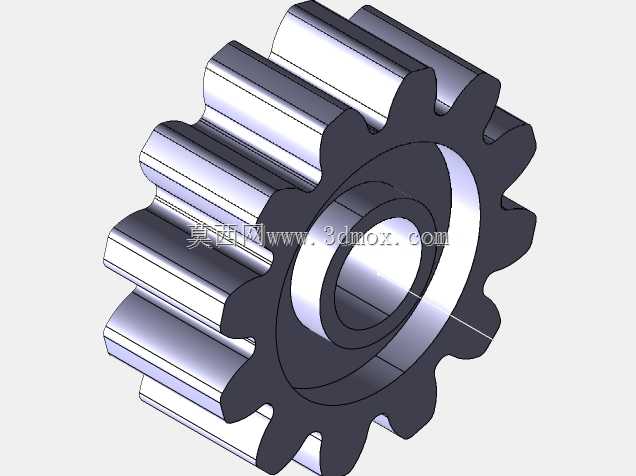

　　在功能特性上，这套行星齿轮结构可以通过不同构件的固定实现多种传动比输出，比如固定内齿圈时，动力从太阳轮输入、行星架输出，就能得到减速增扭的效果；固定行星架时，动力从太阳轮输入、内齿圈输出，则能实现反向变速的传动效果，这种多工况适配的特性，让它在工业传动、小型动力设备的变速单元里应用极广。设计过程中，齿形参数的匹配是核心，太阳轮与行星轮、行星轮与内齿圈的模数、压力角必须完全一致，齿顶高系数、顶隙系数也要遵循通用齿轮设计标准，否则建模完成后做啮合干涉检查时会出现大面积的齿面重叠，根本无法实现正常传动。

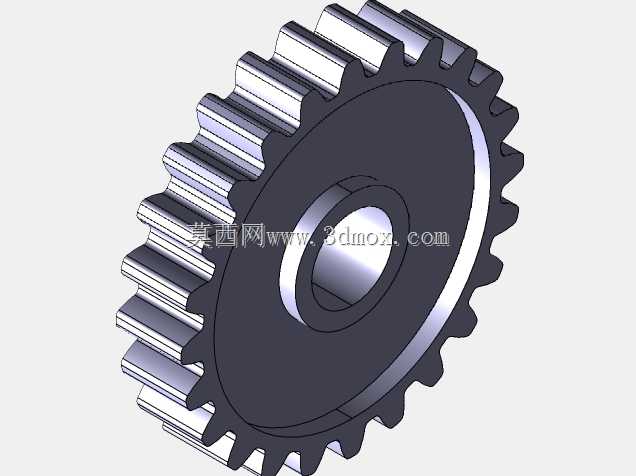

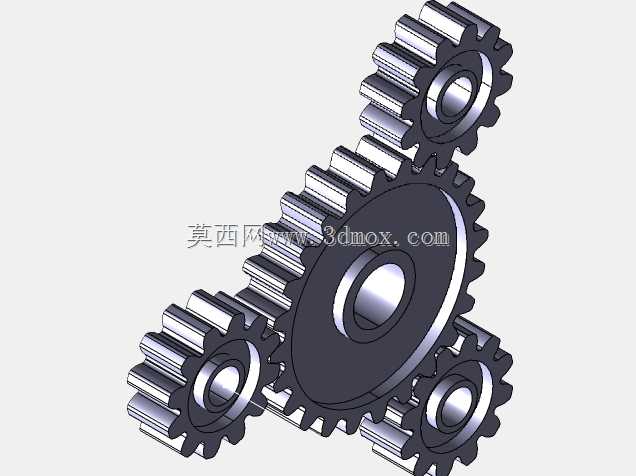

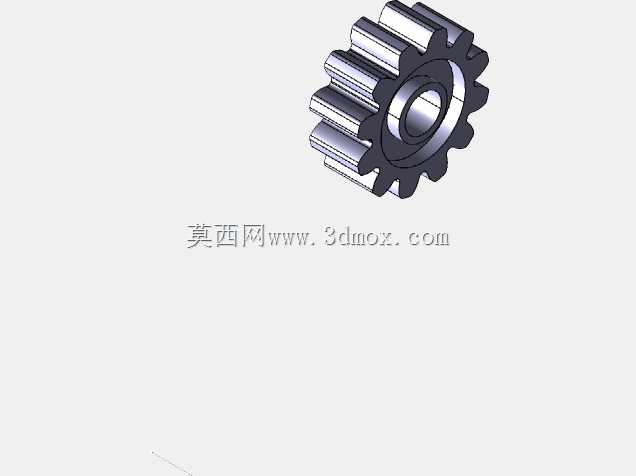

　　从实际应用场景出发，这类行星齿轮结构常被集成在小型减速单元里，搭配伺服电机使用时，能有效降低电机输出转速、提升输出扭矩，满足自动化设备里输送、分度、定位机构的动力需求。建模时的装配顺序也有讲究，一般先完成太阳轮的基准定位，再依次装配行星轮与行星架组件，最后装配内齿圈，每装一个齿轮副都要做一次干涉检查，确认齿面啮合状态正常，没有错位或者硬干涉，后续做运动仿真时才能顺畅模拟传动过程。另外，行星轮的销轴安装位也要做同轴度约束，每个行星轮绕自身销轴转动的间隙要均匀，避免运转时出现行星轮偏摆，导致传动噪音过大、齿面受力不均的问题。

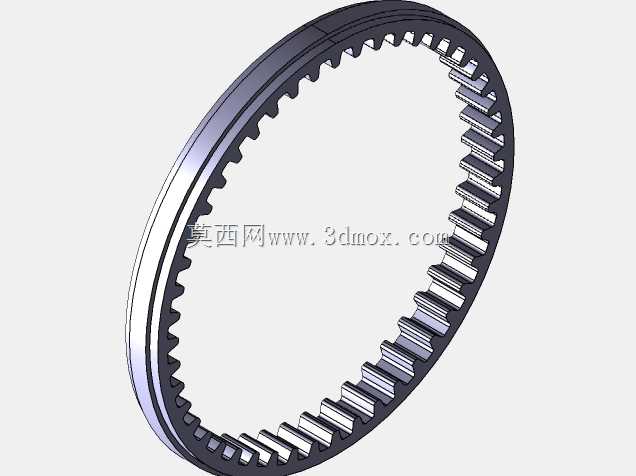

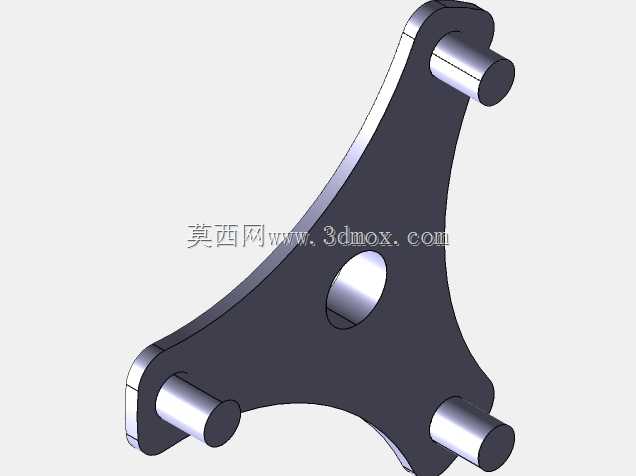

　　在结构细节处理上，齿圈的外圈可以根据实际安装需求设计止口或者连接孔，方便和设备壳体固定；行星架的输出端可以设计成轴伸或者法兰连接形式，匹配不同的负载连接需求。很多人在做这类结构设计时会忽略润滑通道的预留，实际上在中高速运转工况下，行星轮与销轴的摩擦副、齿轮啮合面都需要润滑，设计时可以在行星架或者齿圈上预留注油孔，或者在结构内部预留储油空间，延长结构的使用寿命。这套结构的整体刚性表现也和构件的厚度设计直接相关，齿圈的壁厚、行星架的支撑板厚度都要根据额定传输扭矩做强度校核，避免负载过大时出现构件变形，导致齿轮啮合错位、传动失效。
