工业柜门锁舌转舌锁结构设计

　　这款转舌式工业锁具主要面向各类钣金柜体、设备检修门、配电箱门板以及工业操作台的封闭防护需求，在车间控制柜、通讯基站机柜、自动化生产线防护门、仓储工具柜这类场景中使用频率很高。日常设备运维过程中，柜门需要频繁启闭，锁体既要保证闭合后门板与框架贴合无松动，又要在非授权开启时提供足够的阻挡能力，同时还要适配不同厚度的钣金门板安装，这类圆柱转舌锁正是针对这类需求开发的典型五金结构。

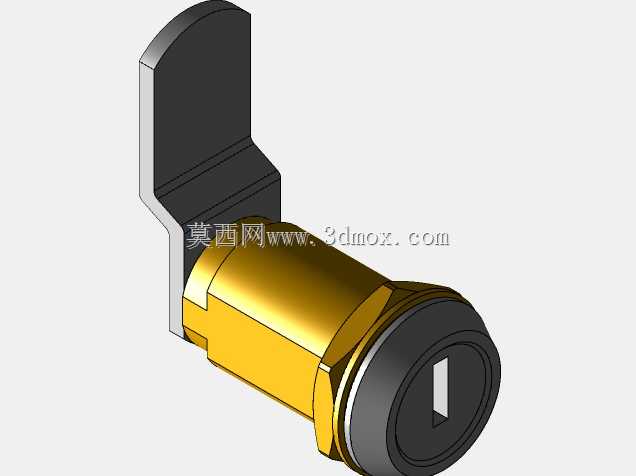

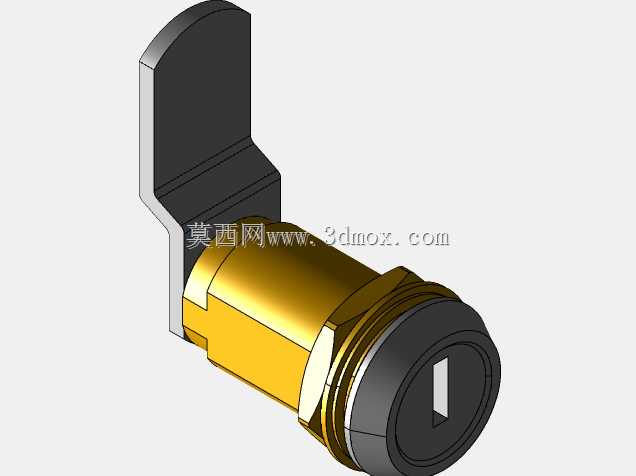

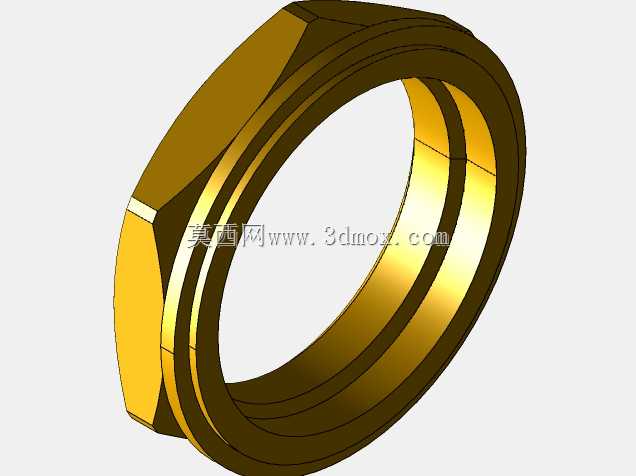

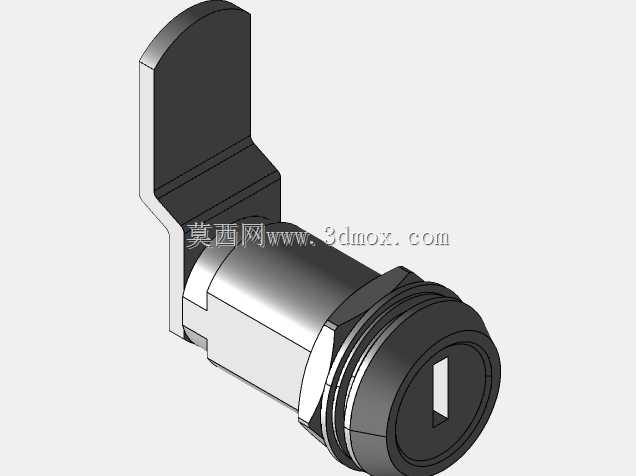

　　从结构组成来看，整套锁件分为外露锁头、穿板安装筒体、尾部锁舌三个核心部分。外露端的锁芯端面开设一字钥匙槽，配套对应钥匙插入后转动，即可带动筒体内部的联动轴同步旋转，轴尾通过扁位或者卡槽和弯折型锁舌固定，钥匙转动九十度后，锁舌从与门板平行的让位状态转动到垂直于门板的锁止位置，勾住柜体内部的安装边框，实现门板的拉紧锁闭。锁头外露部分做了阶梯轴肩设计，轴肩直径大于门板开孔直径，安装时从门板外侧将筒体穿过预先冲裁好的圆形安装孔，内侧套上锁紧螺母，通过螺纹旋合把整个锁体牢牢夹紧在钣金门板上，不需要额外焊接或者打螺丝固定，装配工序非常简便，适合钣金厂批量预装作业。

　　设计过程中首先要确定的是穿板筒体的长度，这个尺寸直接决定了可适配的门板厚度范围，筒体螺纹段长度需要覆盖常用1.2毫米到2.5毫米厚度的冷轧钢板门板，还要留出锁紧螺母的旋合余量，避免出现门板偏薄时螺母无法锁死、门板偏厚时螺纹啮合长度不足的问题。锁头外侧的轴肩和门板接触面之间，可以根据防护需求选配橡胶密封垫圈，在户外机柜或者多粉尘车间使用时，能够阻挡灰尘、喷淋水从安装孔缝隙进入柜体内部，提升柜体整体防护等级。尾部的锁舌采用弯折成型的钣金件，锁舌的弯折高度需要和柜体内部边框与门板内侧面的间隙匹配：间隙过大时锁舌勾合深度不足，受震动容易松脱开门；间隙过小时锁舌转动过程中会和边框发生剐蹭，出现钥匙转动卡滞、甚至锁舌无法转到锁止位的问题。设计时锁舌工作段的勾合深度一般保留五毫米以上的有效接触量，同时锁舌边缘做圆角处理，转动过程中不会刮擦柜体喷塑层，也避免装配时划伤作业人员。

　　锁芯部分采用铜质筒体搭配内部弹子结构，铜材本身具备良好的自润滑性和防锈能力，在潮湿车间或者昼夜温差大的户外环境下不容易出现锈死卡滞，长期使用后钥匙转动依然保持顺畅。锁芯和尾部联动轴之间设置防脱结构，即使长期频繁转动、受到震动冲击，联动轴也不会从锁体内部脱出。锁头端面和钥匙槽的造型做了平齐处理，日常擦拭柜体表面时不会积灰，外露的金属边缘全部做倒角钝化，没有尖锐棱角。

　　安装边界方面，门板上仅需要加工一个标准圆形通孔，不需要额外加工异形卡槽或者台阶孔，普通钣金冲孔工序即可一次成型，开孔周边不需要做额外补强，依靠锁紧螺母和轴肩的夹紧力就能分散锁体受力，门板厚度在适配范围内都可以可靠固定。锁体安装完成后，门板外侧仅露出圆形锁头，突出门板表面的高度很低，人员过往不会磕碰，也适合安装在空间狭窄的设备通道旁的柜体上。锁舌转动的行程范围内，需要提前确认柜体内侧没有走线槽、安装导轨或者其他元器件干涉，在三维布局阶段就可以把锁体模型装配到门板对应位置，模拟钥匙转动全行程，检查锁舌扫过的区域是否和柜内部件发生碰撞，提前调整锁具安装点位或者锁舌长度，避免实物装配后出现启闭卡滞的问题。

　　这类锁具的结构经过长期工业场景验证，零件数量少、故障率低，批量制造成本可控，同时可以根据使用场景更换不同长度的锁舌、选配防水垫圈、更换不同钥匙牙花，满足同车间多台柜体“一把钥匙通开”或者“单柜专属钥匙”的不同管理需求，是工业柜体防护领域非常成熟的通用锁具方案。
