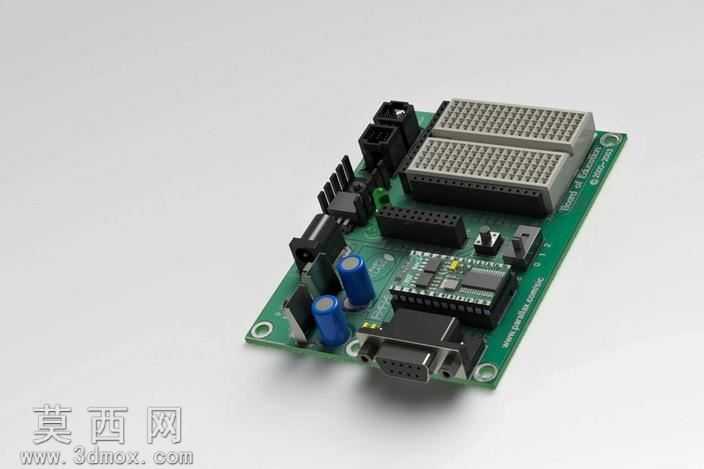

本作品为面向视差教育场景打造的实验电路板三维模型,建模过程严格遵循真实电子实验板的实物比例与结构逻辑,采用SolidWorks完成全参数化建模,确保每一处结构细节都可追溯、可编辑。建模初期先对实物电路板进行多视角尺寸测绘,确定PCB基板的长宽厚基准尺寸,以绿色FR-4玻纤板材质为基底,先绘制出板体的轮廓草图,精准定位四个安装固定孔的位置与孔径,同时预留出板边的工艺倒角,还原真实PCB板的加工细节。随后逐一搭建板上的各类电子元件:顶部两块无焊面包板采用浅灰色哑光塑料材质,建模时还原其表面密集的插孔阵列结构,通过线性阵列命令快速生成均匀排布的插孔,同时做出面包板侧边的卡扣固定结构,还原其与基板的装配关系;板载的DB9串口接口采用黑色硬质塑料外壳搭配金属插针,分别赋予不同材质参数,金属插针添加轻微的金属反光质感,还原接插件的真实外观;两颗蓝色铝电解电容建模时还原圆柱形铝壳与顶部的防爆刻痕,赋予深蓝色半光泽漆面材质,搭配底部的黑色塑料底座;板上的黑色排针排母、DC电源接口、拨动开关、复位按键等元件,均按照实物尺寸逐一建模,还原元件的引脚、卡扣、操作拨杆等细微结构,同时通过配合约束将所有元件精准装配到PCB基板对应的焊盘位置,还原真实电路板的元件排布逻辑。渲染阶段采用工作室柔光环境,为PCB基板添加细微的磨砂质感与丝印层的暗纹效果,金属元件添加适度的环境反射,塑料元件调整粗糙度参数避免过度反光,最终渲染效果清晰呈现板上所有元件的布局与结构特征。设计过程中特意保留了元件的独立建模特征,方便后续教学演示时对单个元件进行拆解展示,适配教育场景下的结构讲解需求,模型同时保留了完整的贴花文件,可直接用于渲染出图或教学课件制作,无需额外调整材质贴图即可获得逼真的展示效果。
- 全部评论(0)
- 模板大小 10.73 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks,效果图,其它,
- 软件分类 通用机械零部件
