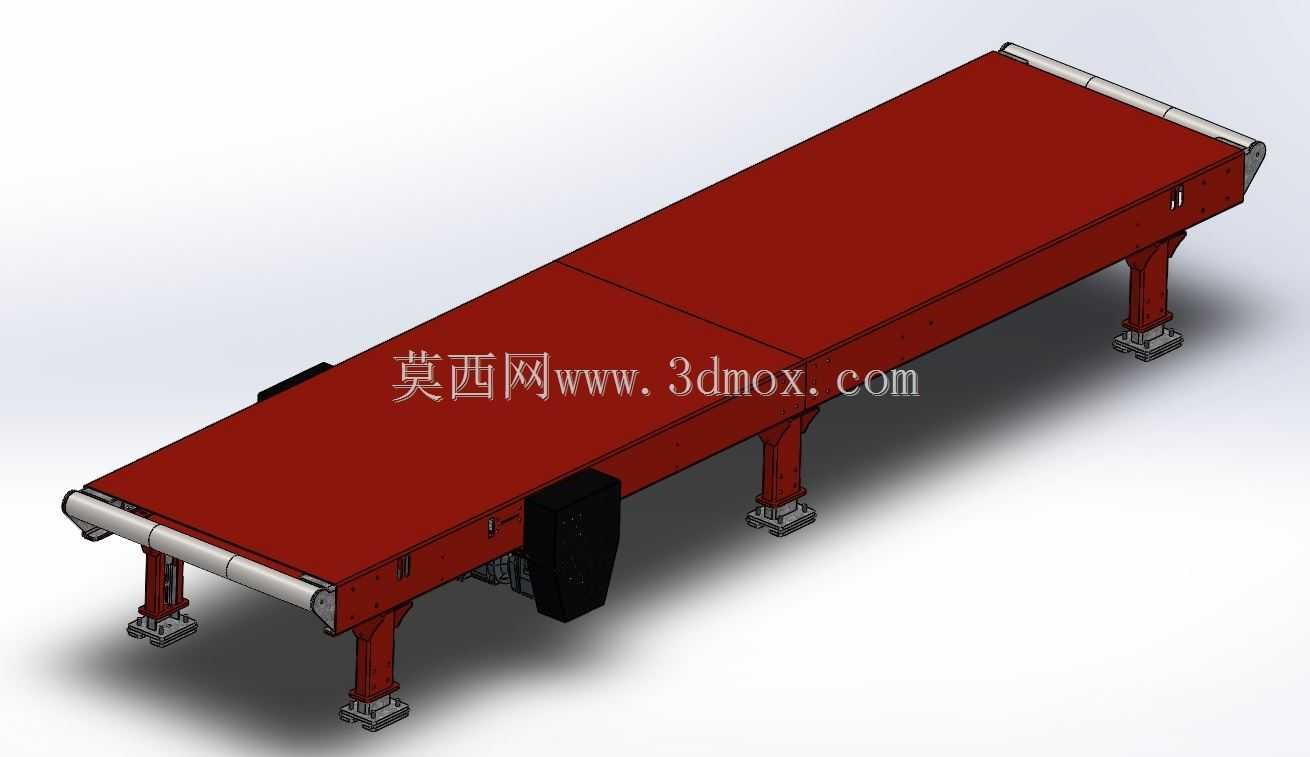

该模型呈现的是一台长距离水平布置的PVC带式输送设备,主体由红色焊接机架、连续PVC输送带、首尾滚筒、中部支撑腿、驱动单元及端部张紧结构组成。设备整体沿直线方向延伸,输送带工作面保持水平,适合在车间内部承担工件、包装箱、轻型零部件或半成品的连续转运任务。
从使用场景看,这类输送线常见于包装工段、装配线旁、仓储分拣区以及轻工产品生产车间。工件可以由上游设备直接落到带面,也可由人工放置,随后沿固定方向输送至下一工位。与辊筒输送相比,PVC带面对底面不平整、较小或较轻的物料适应性更好,运行过程中接触面连续,不易出现卡滞;与链板输送相比,其结构更轻、噪声更低,维护重点集中在带面跑偏、滚筒转动和张紧力调整上。

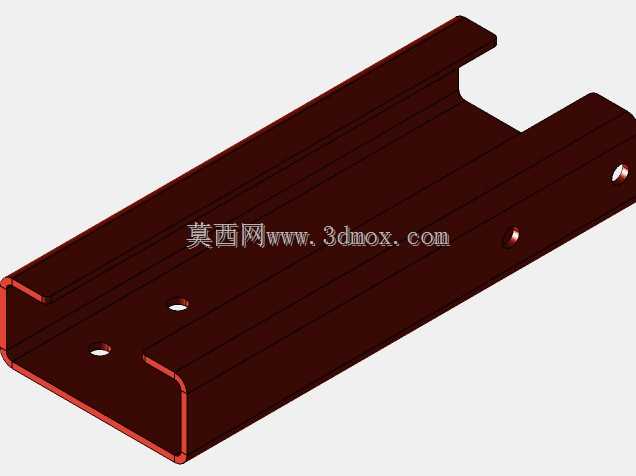

模型中,输送带绕经首尾滚筒形成闭合环路。首端滚筒承担转向与牵引作用,尾端滚筒配合张紧结构调节皮带松紧。机架采用长梁式框架,侧板和横向连接件构成主要承载骨架,能够限制带面运行边界,并为滚筒、托板、护边和驱动件提供安装基准。红色机架外形简洁,沿长度方向分段布置,既便于三维建模时控制结构层次,也符合实际设备分段制造、运输和现场拼接的工程习惯。

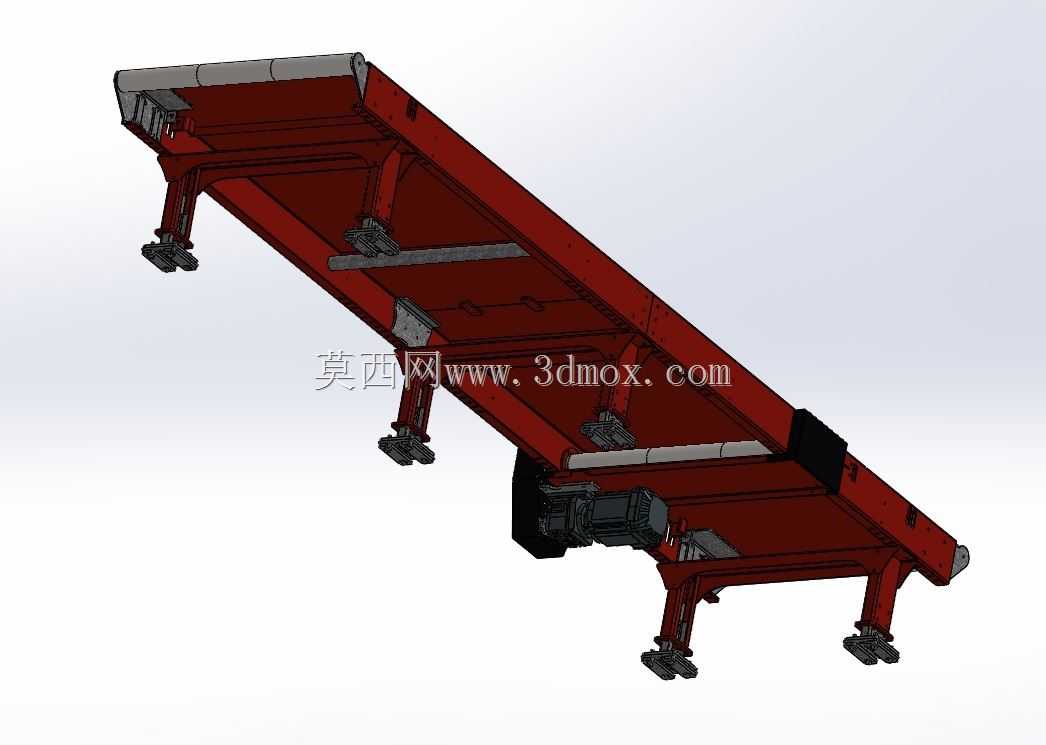

设备下方设置多组独立支腿,支腿底部带有可调脚座。该结构用于补偿地面不平,并在安装时调整整机高度和水平度。支腿位置并非随意布置,需要结合机架跨度、输送带张力、物料载荷及人员操作高度综合确定。若支腿间距过大,长机架在满载时可能产生明显挠度;若支腿过密,则会增加材料成本并占用底部维护空间。模型中的支腿沿输送方向均匀分布,能够为长梁框架提供稳定支撑。
驱动部分布置在输送机一侧,采用电机减速装置与滚筒传递动力的方式。实际设计时,需要根据输送长度、带速、物料重量、启停频率和工作环境确定减速电机功率及输出扭矩。驱动侧通常还要考虑防护罩、检修空间和安全距离,避免人员靠近旋转部件。模型将驱动单元外挂在机架端部附近,有利于缩短传动链,也方便后期维护时拆装。
PVC输送带是设备的核心工作部件。带面宽度决定了可输送物料的最大横向尺寸,机架长度则决定输送距离。选型时不能只关注外形长度,还要明确有效输送宽度、进出料端高度、滚筒直径、皮带厚度、带速以及周边设备的对接高度。若用于包装线,还需考虑纸箱在启停过程中的滑移;若用于精密件转运,则应控制带面接头形式和运行平稳性,避免工件受到冲击。

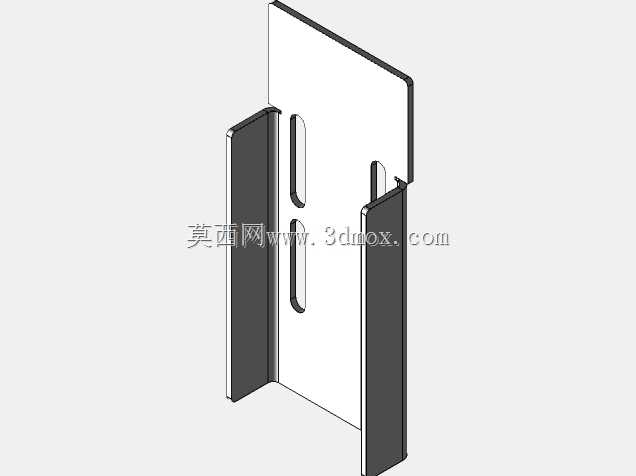

首尾滚筒的直径和安装位置直接影响皮带弯曲寿命与张紧效果。滚筒轴线必须与输送方向垂直,否则皮带在运行中会持续跑偏。三维结构设计时,通常会在尾端设置螺杆张紧或滑块调节机构,通过改变滚筒中心距来调整皮带张力。张紧力过小会造成皮带打滑,张紧力过大则会增加轴承受力和皮带拉伸负荷。模型中端部结构保留了滚筒安装与调节的基本空间,适合进一步细化轴承座、锁紧件和防护板。
机架上表面与皮带回程之间需要设置支撑。承载段一般使用托板或托辊支撑皮带,防止物料压陷带面;回程段则可根据长度设置回程托辊或导向件。对于轻型PVC输送线,平整托板能够提供稳定支撑面,适合纸箱、塑料盒、板材类物料;若输送距离较长或载荷较大,托辊方案可降低摩擦阻力。
安装边界方面,该设备为直线水平布局,现场需要预留整机长度方向的贯通空间,两端应留出皮带穿装、滚筒检修和张紧调节的操作位置。驱动侧应保证电机、减速器及接线区域可达,支腿脚座下方需要坚实地面。若与其他自动化设备连线,还需核对输送中心高、进料方向、出料落差以及电气控制信号。设备周边不宜紧贴立柱或墙体,尤其是尾端张紧侧和驱动侧,应保留维护人员操作空间。
从建模角度看,该结构适合拆分为机架焊接总成、滚筒总成、支腿总成、驱动总成、输送带和紧固件若干层级。输送带可按简化实体表达外形,也可在详细设计中补充厚度、接头和材质属性;机架部分应保留型材或板材厚度、安装孔位和焊接关系;支腿脚座可采用螺纹调节结构,以便工程图中表达高度调整范围。整体模型几何关系清晰,能够用于输送设备方案展示、结构校核、工程图细化以及生产线布局干涉检查。
