爬坡挡边绿色皮带输送线

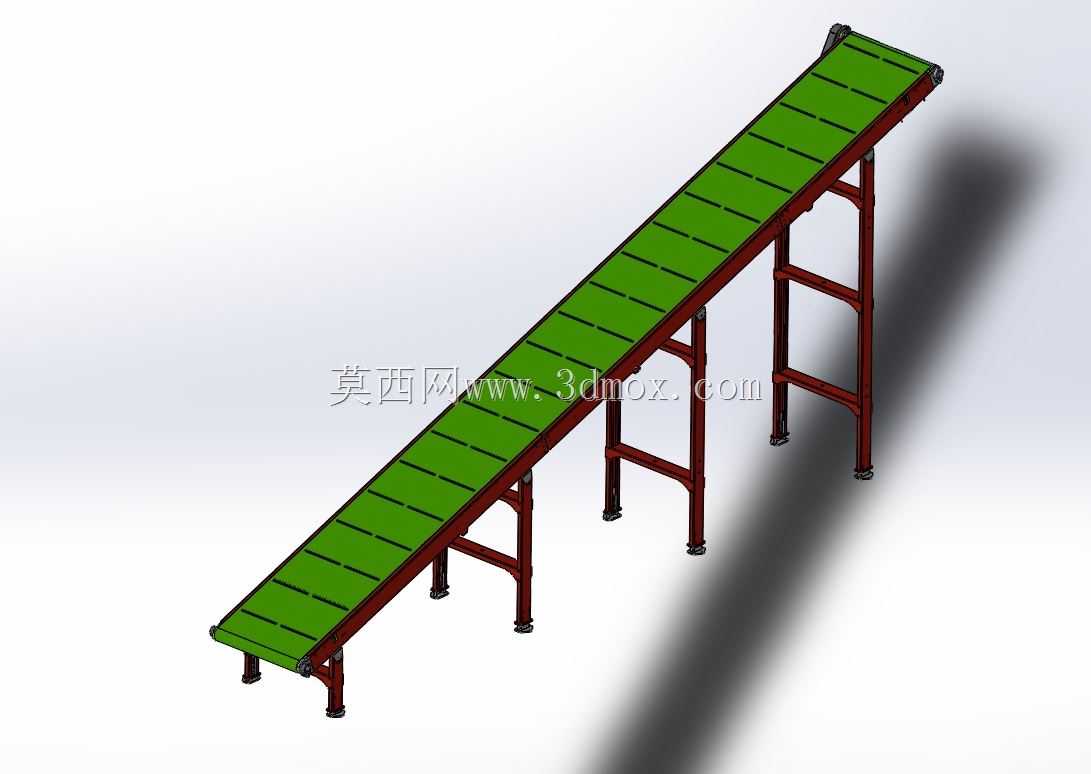

　　这套倾斜布置的挡边皮带输送结构，主要用于车间内存在高度差的物料转运场景，常见于包装线后端成品向高位码垛工位送料、加工机床出料口向集料仓提升散件、电商仓储分拣线跨楼层接驳，以及食品、日化、小型五金件生产线中，把低位来料连续抬升到指定作业高度。整机采用一端低、一端高的斜置布局，低位段可直接对接地面出料设备，无需额外开挖地坑，高位段出料端可对准工作台、料箱或者后续工序的进料口，减少人工反复抬料的搬运强度。

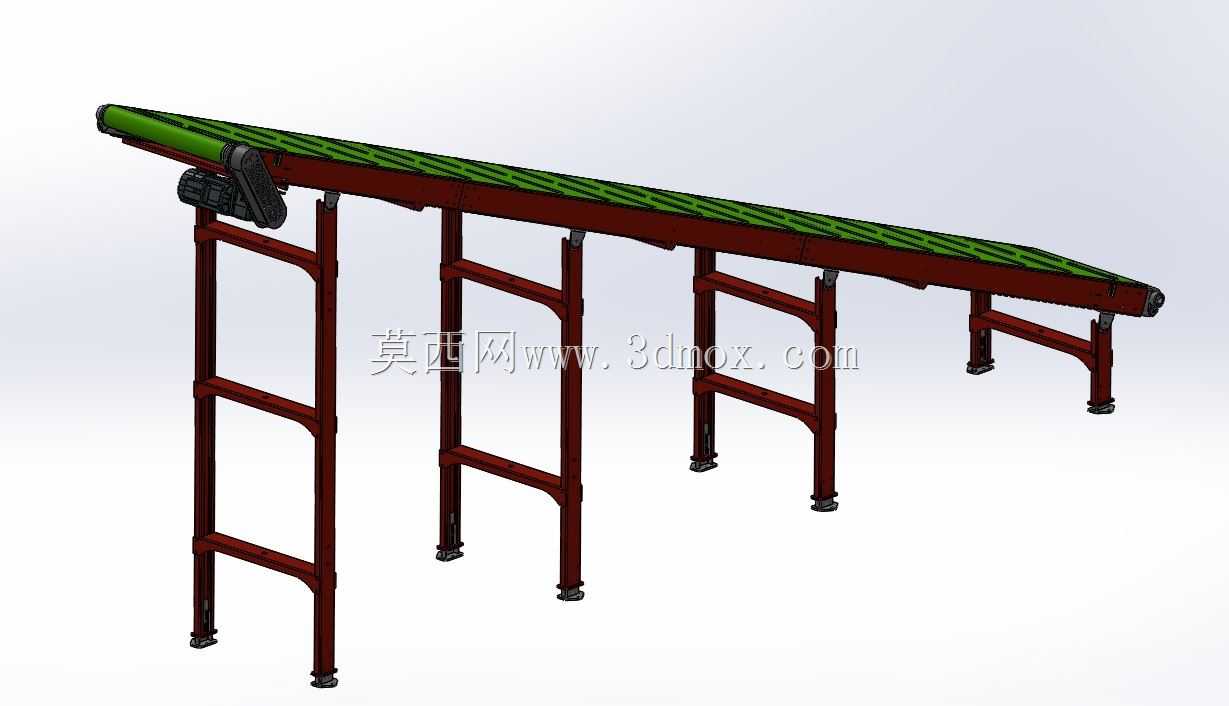

　　从结构组成来看，承载面选用绿色哑光皮带，皮带表面等距布置横向挡条，挡条和皮带结合牢固，在倾斜输送时可以阻止箱件、袋装件或者零散工件沿坡面下滑，即便输送带有一定倾角，物料也能稳定随带面向上运行。机架主体采用型钢焊接后做深红棕表面涂装，两侧沿输送方向设置连续侧挡边，侧挡边高出皮带承载面，避免物料在爬升过程中从左右两侧滚落；支腿采用分立门式支撑结构，沿斜架长度方向分布多组，每组支腿底部带可调脚盘，可在安装时微调支撑高度，补偿地面平整度误差，让整机机架保持水平张紧状态，避免皮带运行跑偏。

　　驱动端布置在高位机架处，包含驱动辊筒、轴承座和传动安装位，从动端在低位设置张紧辊筒，张紧结构可调整皮带松紧度，补偿皮带长期运行后的拉伸量。三维建模过程中，先确定输送倾角、两端高差和水平投影长度这三个核心边界：倾角选取兼顾物料防滑和输送效率，坡度过大挡条的阻挡负荷会升高，坡度过小则要达到相同提升高度需要占用更长车间平面；水平长度根据现场预留的通道宽度确定，支腿的落点要避开地面预埋管线和设备检修门的开启范围。建模时先搭建倾斜主梁的中心线，再沿线路阵列布置中间托辊，托辊间距根据输送物料的单重设定，重载区域托辊加密，防止皮带承载后下凹；侧挡板和机架主梁采用螺栓连接，在三维里预留安装孔位和紧固件空间，保证现场装配时工具可操作。

　　安装边界方面，整机低位进料端要留出操作人员上料或者前段设备出料的对接空间，高位出料端下方要预留物料跌落或者接料设备的高度，支腿外侧和车间墙体、其他管线之间保留检修通道，方便人员后期更换皮带、润滑辊筒轴承。皮带两侧的跑偏量在设计阶段通过辊筒调心结构预留调整余量，驱动侧的安装位兼容常规减速电机的连接尺寸，电气布线可沿机架内侧的型材空间敷设，整机结构没有复杂异形件，大部分型钢、辊筒和紧固件都采用行业通用规格，加工制作和后期维护备件替换都很便利。运行时物料从低位落到带面，被横向挡条承托沿坡面持续上行，到达高位辊筒处皮带转向，物料在离心力和重力作用下从出料端排出，整个输送过程连续平稳，既可以输送整箱包装件，也能输送带有一定规整外形的工业零件，适配多行业短距离提升输送的工位需求。
