30度转角PVC带式转弯输送设备结构

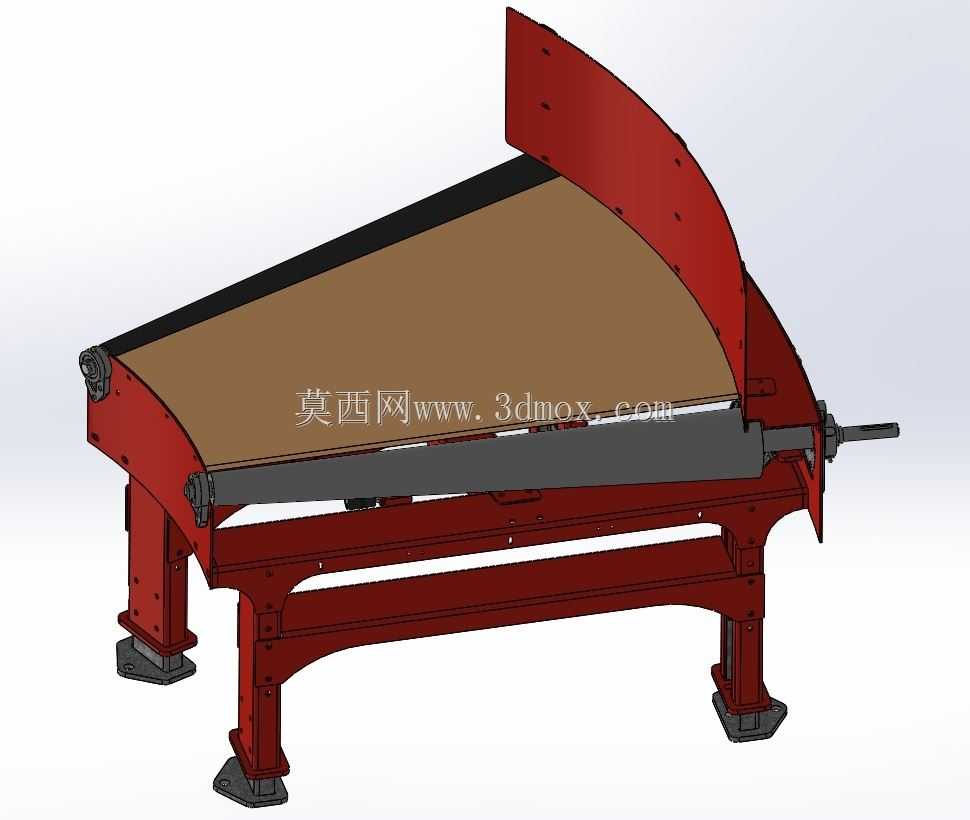

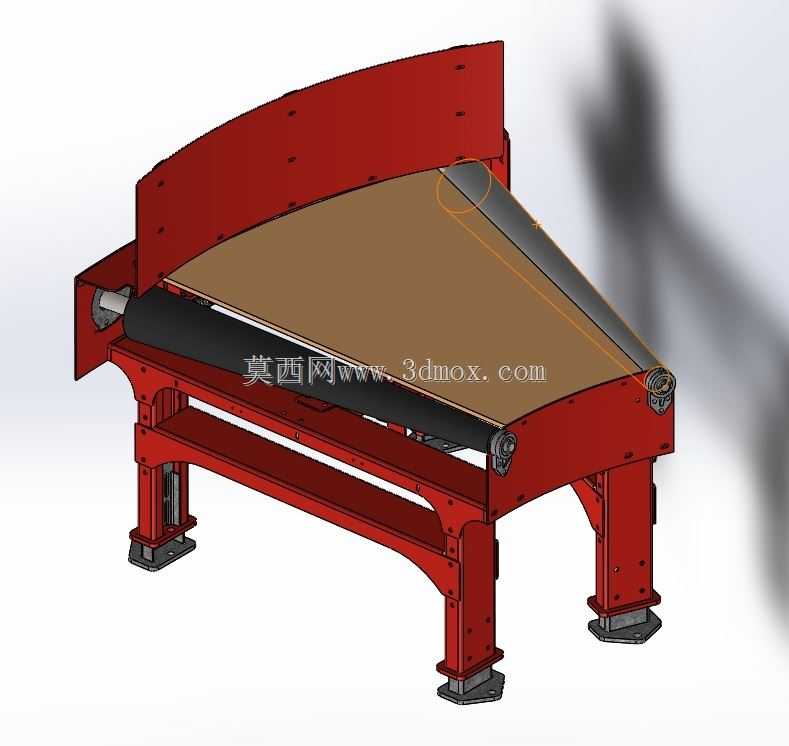

　　在车间布局的物流输送线规划中，转角位的物料衔接一直是容易被忽略却直接影响整线运行效率的节点，这款30度转角的PVC带式输送结构，正是针对小角度转向的物料转运场景设计，常见于电子组装线后端的成品分流、包装工序间的短距离转向输送、轻工产品加工线的工位衔接环节，相比90度转弯机，30度的转向角度更适配厂房内存在立柱、设备占位导致的线体小角度偏移场景，不需要额外增加多段直线输送拼接，能有效减少线体的占地面积，避免多段接驳带来的物料卡滞、掉落风险。从结构设计逻辑来看，这款转弯机的机架采用分体式焊接钢结构，主侧板为弧形折弯成型，对应30度的转角弧度，内侧转弯半径与外侧转弯半径的差值经过匹配计算，保证PVC皮带在运行过程中不会出现内侧褶皱、

　　外侧拉伸过度的问题，机架支腿设计为可调节高度结构，底部配置方形减震脚垫，安装时可以根据对接线体的高度差调整支腿伸缩量，调整范围覆盖常规轻工输送线的常见高度差，不需要额外制作安装基座，直接放置在硬化车间地面即可完成固定，支腿与主架之间采用螺栓连接，方便后期拆解转运。皮带驱动端布置在转弯段的出料端位置，采用电动滚筒内置驱动的结构，相比外置电机减速机的结构，能减少端部的安装空间占用，驱动滚筒表面做菱形滚花处理，增大与PVC皮带之间的摩擦力，避免重载启动时出现皮带打滑，改向滚筒布置在进料端位置，同时在弧形机架的内侧沿皮带运行轨迹布置多组小直径托辊，托辊轴线沿转弯半径径向布置，抵消皮带转弯时产生的向内侧跑偏的向心力，

　　皮带下方沿整个输送面布置高密度支撑板，支撑板采用耐磨高分子材料制作，表面光滑度高，既能支撑皮带及上方输送的物料，避免皮带在负载下出现凹陷，又能减少皮带运行时的摩擦阻力，降低驱动功率损耗。皮带两侧设置弧形挡边，挡边高度根据常规输送物料的尺寸设计，能避免物料在转弯过程中因为离心力作用从皮带侧边滑落，挡边与机架之间采用螺栓固定，后期如果出现磨损可以单独更换，不需要整体拆卸机架。这款设备的安装边界需要注意，进料端与出料端的接口法兰尺寸匹配常规直线皮带输送机的端架尺寸，可以直接与同宽度的直线输送线对接，不需要额外制作转接件，设备整体的宽度方向尺寸比输送带宽出两侧支腿的安装空间，规划线体布局时需要预留对应的安装检修空间，

　　尤其是驱动端的位置需要预留接线与检修的操作空间，避免后期维护时无法拆卸部件。从实际运行的工况适配性来看，这款PVC带式转弯机适合输送单件重量较轻、底部平整的物料，比如包装好的盒装产品、电子零部件载具、小型注塑件等，输送速度可以根据对接线体的运行速度匹配调整，运行过程中噪音低，运行平稳，不会对表面易刮花的物料造成损伤，相比滚筒式转弯机，PVC皮带的输送面没有缝隙，不会出现小件物料卡入缝隙的问题，适合尺寸较小的物料转运。设计过程中针对皮带跑偏的问题做了专门的结构优化，除了径向布置的托辊之外，在皮带的上下层两侧都设置了导向挡条，挡条采用耐磨尼龙材质，贴合皮带侧边运行，即使长时间运行出现皮带轻微伸长，也能通过导向挡条限制皮带的跑偏量，同时张紧装置设置在改向滚筒的两端，采用螺杆调节结构，调节精度高，可以根据皮带的张紧度实时调整，不需要拆卸其他部件即可完成张紧操作。机架表面采用喷塑处理，防锈能力强，适合车间内的常规生产环境，即使是有少量粉尘、湿度正常的工况下也能长期稳定运行，不需要频繁做防腐维护。
