可调式工业物料搅拌混合装置

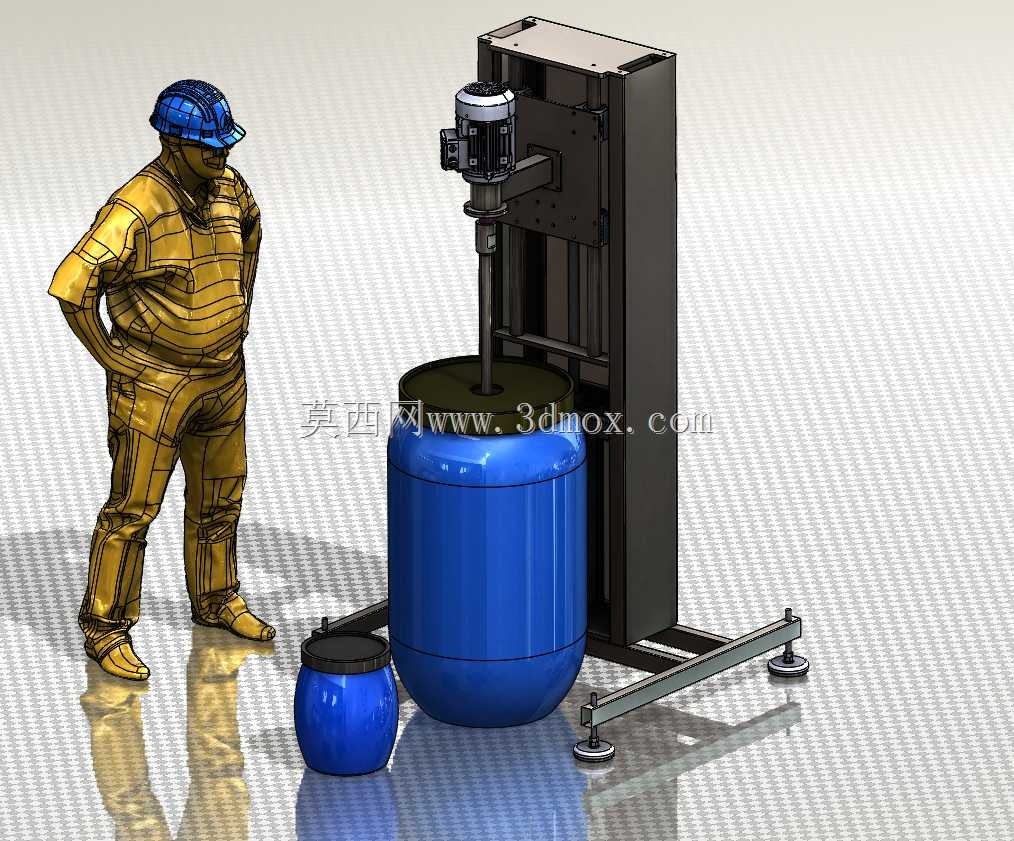

　　这套可调混合装置面向中小批量液态、膏状及固液混合物料的分散搅拌场景，常见于化工辅料配制、涂料预混、胶黏剂调配、食品添加剂小批量生产以及车间维修工段的油品再生处理。设备采用立式单柱布局，核心由底部可调支撑底盘、竖直升降机架、顶部驱动电机、加长搅拌轴以及配套大小两种物料桶组成，整体结构紧凑，不需要复杂的地基预埋，在普通硬化车间地面即可完成就位固定。

　　从实际使用逻辑来看，作业时先将盛装物料的蓝色大桶推至机架前方的搅拌工位，底盘前端伸出的两根横向支腿跨在桶体两侧，支腿端部配置可调脚杯，通过旋转脚杯可以补偿地面不平带来的机架晃动，保证搅拌轴高速运转时整机的稳定性。竖直立柱内部集成升降导向结构，驱动电机连同搅拌轴可沿立柱导轨上下调整位置：一方面能够根据桶内物料液位改变桨叶浸入深度，避免空转吸空或者桨叶埋入过深导致启动负载过大；另一方面在更换物料桶或者清理桨叶时，可以将整个搅拌头抬升至桶口上方，留出足够操作空间，无需人工拆卸重型电机。

　　顶部驱动单元选用立式法兰安装的减速电机，电机输出轴直接对接长搅拌轴，传动链短、同轴度容易保证，轴端根据物料特性可以换装不同形式的搅拌桨——低粘度液体选用推进式桨叶实现轴向循环，高粘度膏体则可更换锚式或涡轮桨叶增强径向剪切。机架后侧的电气控制箱体采用封闭钣金结构，面板预留启停与调速按钮安装位，现场布线时可将动力线缆沿立柱内侧走线槽布置，避免搅拌过程中物料飞溅腐蚀线缆。

　　设计过程中优先考虑了作业边界与人体操作尺度：立柱高度设置在常规200L标准料桶桶口以上预留足够提升行程，搅拌轴下降至最低位时桨叶距离桶底保留安全间隙，防止刮蹭桶底衬层；底盘两支腿的跨距经过校核，既要保证大桶能够顺利推入工位，又要让整机重心在搅拌动载荷下始终落在支撑脚杯构成的稳定多边形内。配套的小容量料桶适用于试配、小批量生产场景，更换小桶时同样可以通过调整搅拌头高度匹配桶深，无需额外改造机架。

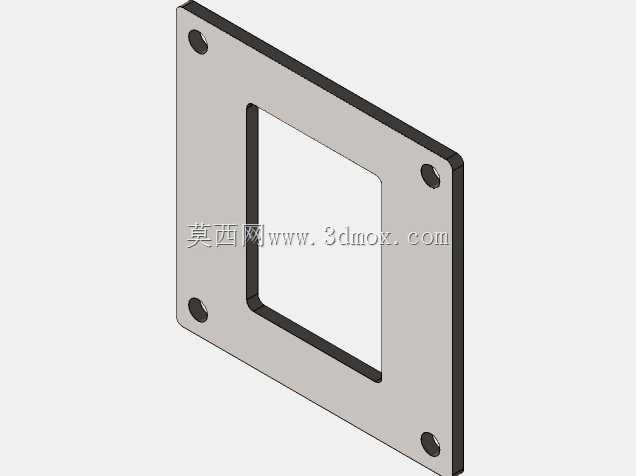

　　结构建模时将机架钣金件、焊接型材、标准紧固件、可调脚杯、电机以及料桶分别独立装配，既可以在工程中直接调取整机做布局干涉检查，也能够单独拆分出焊接件图纸投入车间加工。立柱与底盘的连接部位设计有加强筋板，承受搅拌时产生的交变弯矩；电机安装板与升降滑台之间采用止口定位，保证重装后搅拌轴的垂直度偏差控制在允许范围内。针对物料飞溅问题，搅拌轴穿过桶口的位置可配套加装简易防溅盖，减少车间清洁工作量。整机的安装尺寸充分考虑车间通道宽度，底盘长度方向在支腿收回后可适应常规门洞转运，日常维护时电机加注润滑脂、检查脚杯锁紧状态、清理轴上残留物料即可，适合多品种小批量的柔性生产工段使用。
