胶囊计数灌装硅胶封口一体机

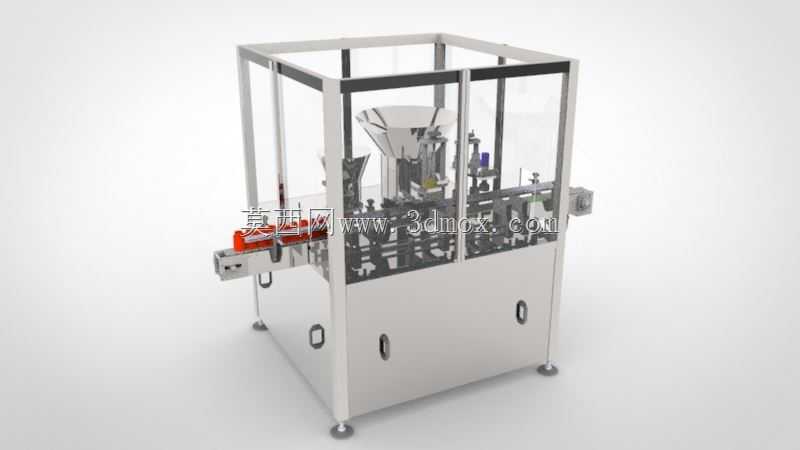

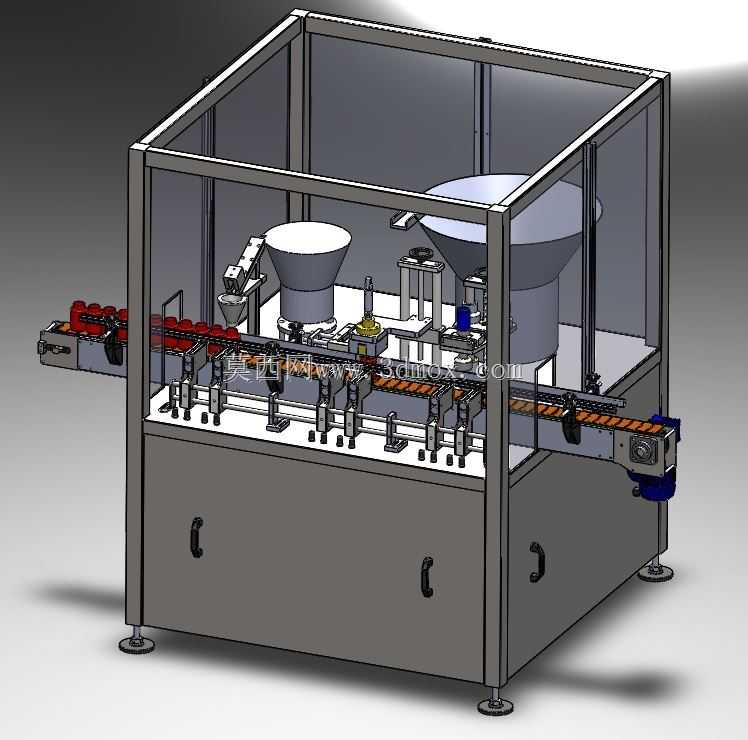

　　这套设备面向制药、保健品与小剂量物料瓶装产线，核心任务是把胶囊按设定数量计数后送入瓶体，再完成硅胶类密封或灌装相关工序，节拍按每分钟45件配置，适合中小批量、多规格瓶型的连续生产。整机采用框架式安全防护布局，外围由铝型材或方管立柱搭建透明围挡，既把运动机构与操作人员隔开，又能直接观察料斗、分料、输送和执行工位的运行状态；底部柜体容纳驱动、气路、电控和收集结构，支脚采用可调支撑，便于在车间地面找平并吸收轻微振动。

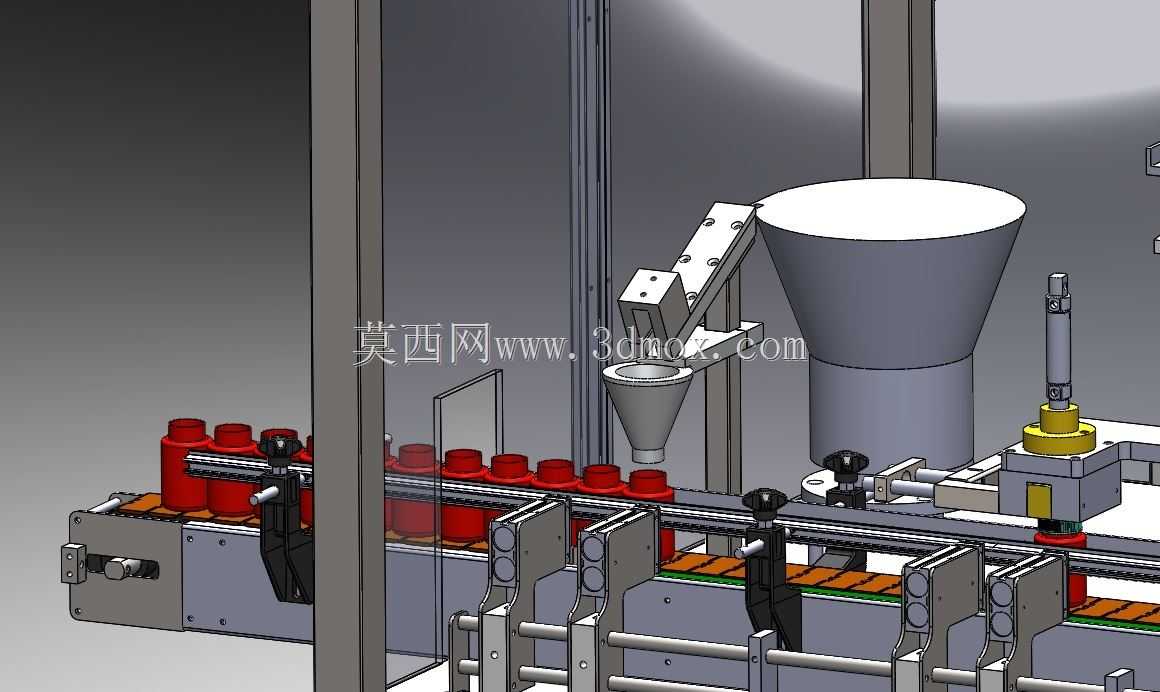

　　从产线边界看，设备左侧接入进瓶输送，右侧衔接后续压盖、贴标或收集工位。瓶体经输送带定位后进入工作区，计数与灌装工位按瓶位节拍动作，空瓶不到位、挡瓶或错位时可通过挡瓶、夹持和检测逻辑避免误灌装。上部料斗负责暂存胶囊，下方分料与计数通道把物料整理成稳定流路，尽量减少叠料、跳料和计数偏差；硅胶相关执行机构则围绕瓶口完成定量供给或密封辅助动作，保证每瓶在进入下道工序前具备一致的装填状态。

　　结构设计上，设备把高速运动件、易清洁区和维护区分开处理。透明护罩采用快拆或门体形式，日常清场、换规格和处理卡瓶时不需要大范围拆解；柜体侧板预留检修门，内部阀岛、气管、线缆和传动件按走向分区布置，降低后期排查故障的时间。输送线两侧设置导向护栏，护栏宽度和高度可随瓶径、瓶高调整；夹持定位机构在灌装瞬间约束瓶体，避免瓶口与执行头之间出现偏移。料斗及接触物料区域优先考虑光滑过渡、少死角和可拆装性，这对制药场景中的清洁验证和残留控制非常关键。

　　三维建模时需要重点核对几个空间关系：一是护罩内轮廓与料斗、执行头、机械手或分料机构的运动包络不能干涉，门体开启角度还要兼顾人员操作；二是输送面高度要与前后产线对齐，进瓶螺杆、星轮或挡瓶气缸的位置需按瓶体直径建立参数化关系；三是上部料斗加料高度不能超出车间加料操作边界，底部柜体则要预留电控元件散热和气源处理件安装空间；四是可调支脚、地脚板和柜体底部开孔要统一考虑排水、清洁和固定。

　　控制层面，设备以节拍联锁为基础：进瓶、检测、计数、灌装、硅胶供给、出瓶等动作按瓶位信号顺序触发，输送启停与工位执行互锁。计数通道可通过光电检测或机械分料结构保证数量稳定，异常瓶、缺瓶或满料时执行头停止动作。气动系统负责挡瓶、夹持、闸门和部分升降动作，电气元件集中在柜体内部，操作面板布置在人员容易观察又不跨越运动区的位置。

　　在实际选型中，这类设备并不是孤立单机，而是瓶装包装线的一个工艺单元。它的优势在于把计数、装填和硅胶相关工序集中在同一机架内，减少瓶体多次转位带来的定位误差；同时通过封闭式防护和模块化工位，兼顾安全、清洁和换型效率。设计时应围绕瓶型范围、物料流动性、产能节拍、车间线高及维护通道反复校核，而不是只追求外观紧凑。模型中机架、输送、料斗、分料、执行头、护罩和柜体之间的装配关系完整，能够为后续工程出图、气电布局、干涉检查和产线对接提供直接参考。
