测试套件灌装封盖贴标一体化生产设备

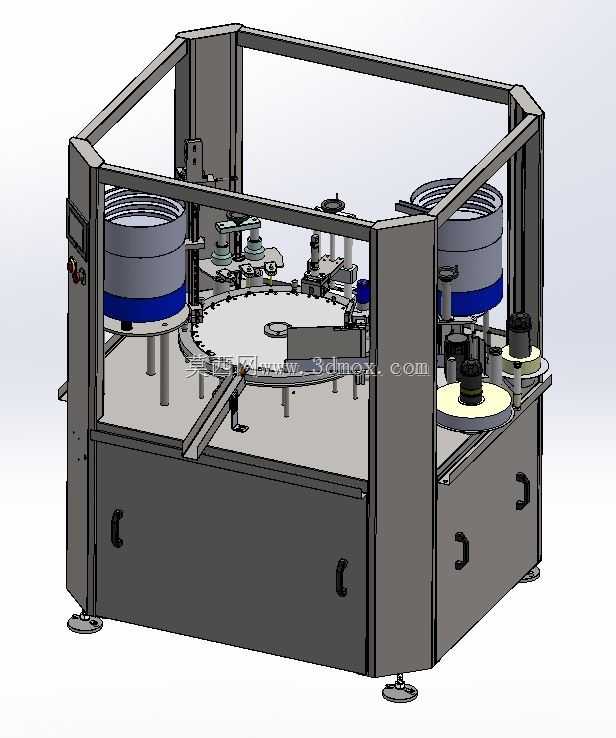

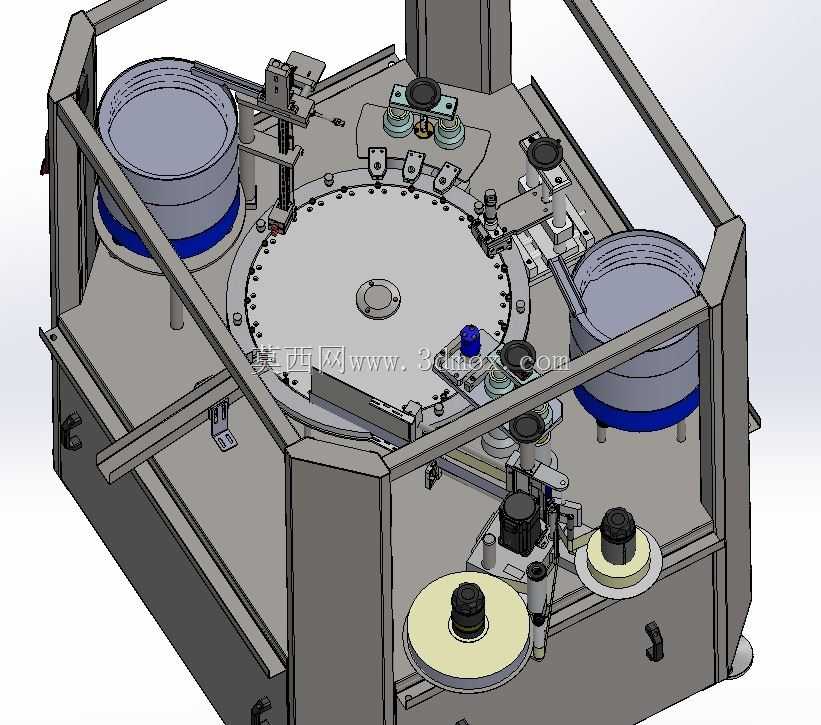

　　该设备主要应用于医药、日化、快消品行业中小规格测试套件类产品的后端包装工序，可直接衔接前端物料整理工位，完成从空瓶上料、定量灌装、封盖压合到不干胶贴标的全流程连续作业，适配直径20-50mm、高度50-120mm的圆柱型测试套件容器，单工位节拍可匹配2400瓶/小时的整线产能要求，无需人工介入中间转运环节。设备主体采用回转式转盘布局，核心承载转盘直径约1200mm，整体安装边界控制在长2200mm、宽1600mm、高1800mm范围内，可直接嵌入现有标准车间流水线布局，底部预留可调式支撑脚，可适配地面±15mm的高度差，安装时无需额外预埋固定件，仅需调平后对接气源与电源即可完成部署。转盘周向均匀分布16个工件定位座，

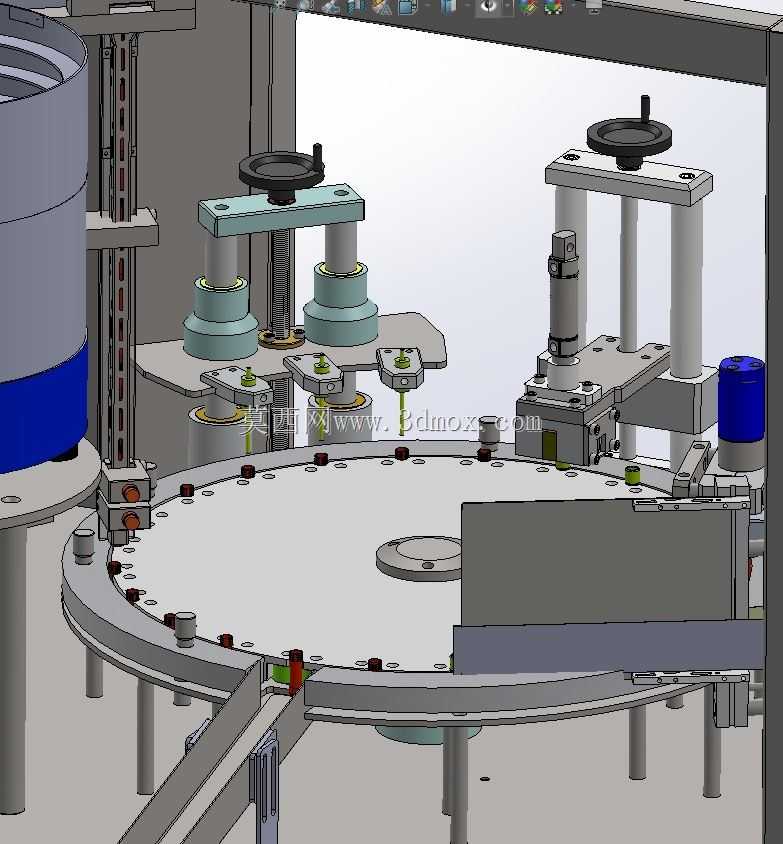

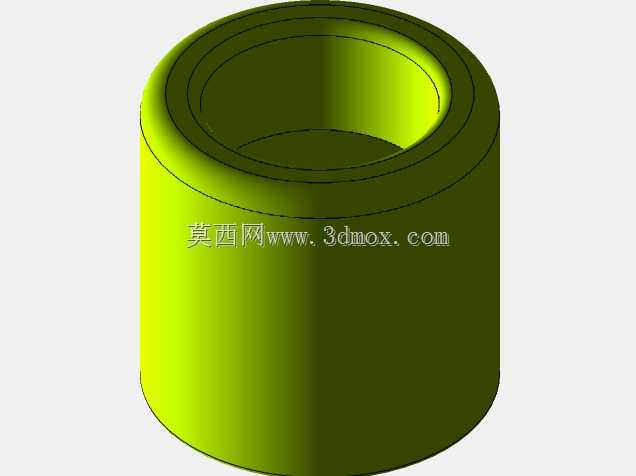

　　定位座采用快换式结构设计，更换不同规格容器时仅需更换对应定位套，单批次换型时间可控制在20分钟以内，适配多品种小批量的柔性生产需求。灌装工位采用活塞式定量灌装结构，灌装头配备防滴漏出料嘴，灌装行程可通过顶部手轮配合刻度盘手动调节，调节精度可达±0.5ml，针对易起泡的液体物料，灌装头可随液位上升同步提升，减少灌装过程中气泡产生与液体飞溅。封盖工位集成了理盖送料与压合结构，上盖机构采用滑道式送盖，配合光电检测实现缺盖自动补料，压合头采用弹性缓冲结构，压合行程可根据瓶盖高度调整，压合力控制在50-200N范围内可调，避免压合力过大导致容器变形或封盖不严的问题。贴标工位采用滚贴式贴标结构，标头配备伺服送标机构，标签送料精度可达±0.

　　2mm，贴标滚轴采用柔性橡胶材质，可适配圆柱面的弧度变化，保证标签贴合平整无褶皱，同时配备标签缺料检测传感器，标签用完时设备自动停机报警，避免出现漏贴产品。设备的各工位动作通过凸轮分割器驱动转盘实现精准转位，转位定位精度可达±0.1°，各执行机构的动作时序通过机械凸轮配合电气传感器协同控制，无需复杂的程序调试即可保证各工位动作衔接顺畅，减少因时序错位导致的卡瓶、漏加工问题。机架部分采用304不锈钢方管焊接成型，外表面做拉丝处理，接触物料的部位均采用食品级不锈钢材质，满足医药、食品行业的卫生清洁要求，设备侧面预留透明防护门，既可以观察设备运行状态，也可以在设备异常时快速开门处理故障，防护门配备安全联锁开关，开门时设备自动停止运行，

　　保障操作安全。在设计过程中，优先考虑了设备的维护便捷性，所有易损件均采用标准件，灌装阀、压合头、贴标滚轴等部件均可快速拆卸更换，管路布局采用快插式接头，日常清洁维护时无需专用工具即可完成拆装。设备的气路与电路走线全部采用内置式线槽布局，外部无裸露管线，避免生产过程中物料滴落、灰尘堆积对管线造成腐蚀，同时也减少了管线剐蹭带来的安全隐患。针对生产过程中常见的倒瓶问题，在转盘进料工位配备了倒瓶剔除机构，通过光电传感器检测工件姿态，倒瓶时自动将其吹离定位座，避免异常工件进入后续工位导致设备卡滞。各工位的执行机构均预留了调整余量，可根据不同物料的特性调整动作速度与行程，比如针对流动性差的粘稠物料，可适当降低灌装速度，延长灌装保压时间，保证灌装量的稳定性；针对硬度较高的瓶盖，可适当提高压合力，保证封盖的密封性。
