平行错位无轴向柔性传动联轴器

　　在轻工输送线、小型包装辅机、桌面实验台以及老旧设备改造现场，经常会遇到两根输入输出轴无法布置在同一条轴线上的工况：受机架钣金折弯公差、电机安装座焊接变形、后期加装传感器挤占空间等因素影响，两轴之间存在固定的平行错位，若强行采用刚性凸缘联轴器对接，轴端会承受持续的交变径向弯矩，轻则造成轴承外圈点蚀、密封件过早漏油，重则直接使电机输出轴发生疲劳断裂。这套平行错位无轴向联轴器正是针对该类场景完成的结构方案，核心作用是在两轴轴线保持固定间距、且不存在轴向对中关系的前提下，以恒定转速传递旋转扭矩，把原动机的动力平稳输送到从动执行端。

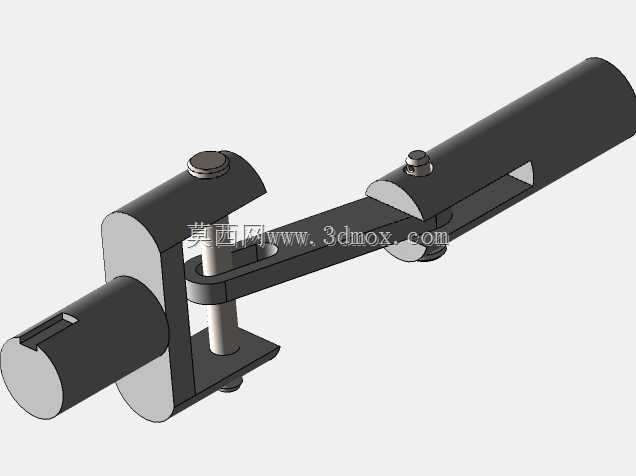

　　从整体结构来看，整套传动件分为左右两个轴端夹持座、中间连杆以及两处铰接销轴四个功能部分。两侧夹持座均采用开缝套筒式结构，套筒内腔按照适配圆轴的名义直径加工，侧壁开出贯通夹紧槽，槽位上方加工螺栓过孔与螺纹孔，锁紧内六角螺栓后，开槽套筒产生均匀弹性变形，把伸入内腔的主动轴、从动轴牢牢抱紧；套筒端面延伸出立式铰接耳板，耳板上加工同轴销孔，用于和中间连杆形成回转副。中间连杆为长条形板式构件，两端分别加工销孔，一端通过立轴与左侧夹持座耳板铰接，另一端通过横向销轴与右侧夹持座铰接，两组铰接副的回转轴线空间垂直，既可以补偿两轴之间的平行偏移，又能在运转过程中抵消少量角度偏差，避免连杆运动出现卡滞。

　　实际选型布置时，首先要明确核心安装边界：两轴的平行中心距必须落在连杆两端销孔的中心距可调范围内，设计阶段连杆长度预留了少量修磨余量，现场可通过更换不同孔距的连杆适配50mm至180mm区间内的轴间距；轴端夹持套筒的轴向插入深度需要匹配所选轴径，常规规格覆盖10mm至30mm直径的普通圆轴，若电机轴带有键槽，可在套筒内腔加工对应键槽，配合平键实现扭矩的冗余传递，防止大负载启动时轴与套筒之间出现打滑。径向轮廓方面，夹持座的最大回转半径由套筒外径与耳板高度共同决定，安装时需要在铰接运动轨迹外围预留至少10mm的安全间隙，避免连杆运转过程中与机架护罩、走线桥架发生运动干涉。

　　建模过程中对配合公差做了贴合工程实际的设定：夹持套筒内腔与轴的配合选用H7/k6过渡配合，保证锁紧前轴段可以顺利推入，锁紧后无相对窜动；铰接销轴与销孔采用H8/f7间隙配合，销轴端面加装薄型锁紧螺母与平垫圈，既约束连杆的轴向窜动，又保留铰接副自由转动的间隙，不会出现转动卡死。所有受力截面都做了应力校核：连杆本体在传递额定扭矩时承受交变拉压载荷，板厚选取时按两倍额定工况扭矩做安全裕度，销孔位置未出现尖锐应力集中，夹持座的开槽位置宽度控制在3mm至5mm，保证螺栓锁紧时套筒拥有足够的弹性变形量，同时不会因开槽过宽导致夹持刚性不足。

　　现场安装调试流程也符合维修班组的作业习惯：先将两侧夹持座分别预装在主动轴与从动轴上，暂不锁紧夹紧螺栓，随后把中间连杆两端分别对准两侧耳板销孔，穿入铰接销轴并锁紧端面固定件，手动盘动电机输出轴，确认整套连杆机构全程转动无卡滞、无异常异响后，再交替拧紧两侧夹持座的夹紧螺栓，最后复测两轴的实际偏移量，确认偏移数值处于连杆补偿行程范围内即可空载试运转。该结构相比传统十字滑块联轴器，不存在滑块与滑槽之间的滑动摩擦面，无需定期涂抹润滑脂，运转噪音更低，也不会因滑块磨损产生传动间隙，非常适合中低转速、轻中载荷的平行轴动力传递场合，在小型食品输送设备、桌面工装夹具、纺织辅机的错位动力改造中都能稳定适配。
