手动杠杆式快速拨动夹紧工装夹具

　　这套手动杠杆式快速夹紧机构主要面向小尺寸工件的定位、压紧与辅助装配场景，常见于工装板、检具、焊接定位台、小型装配工位以及实验测试架。它的核心作用不是承担大吨位载荷，而是在频繁开合的作业环境中，用较短的操作行程把工件快速压牢，并在释放时让压臂充分抬起，留出取放空间。

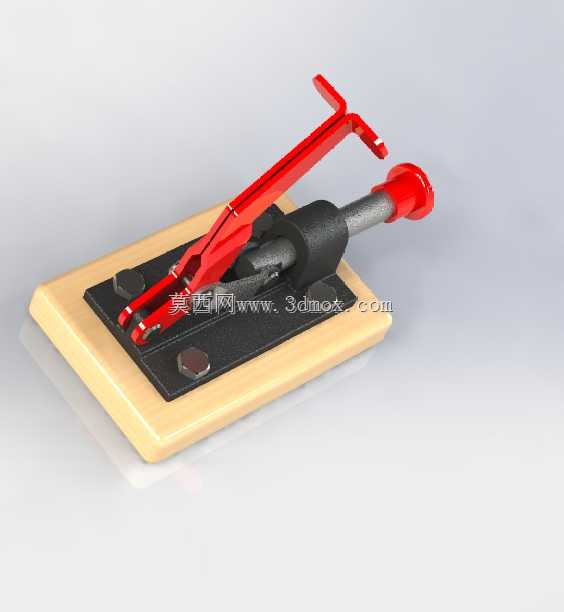

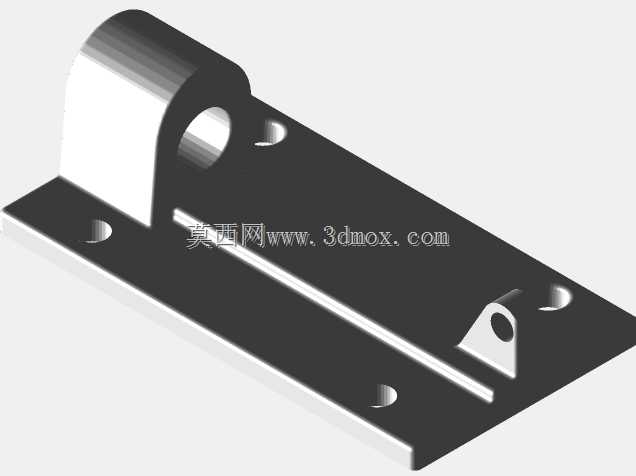

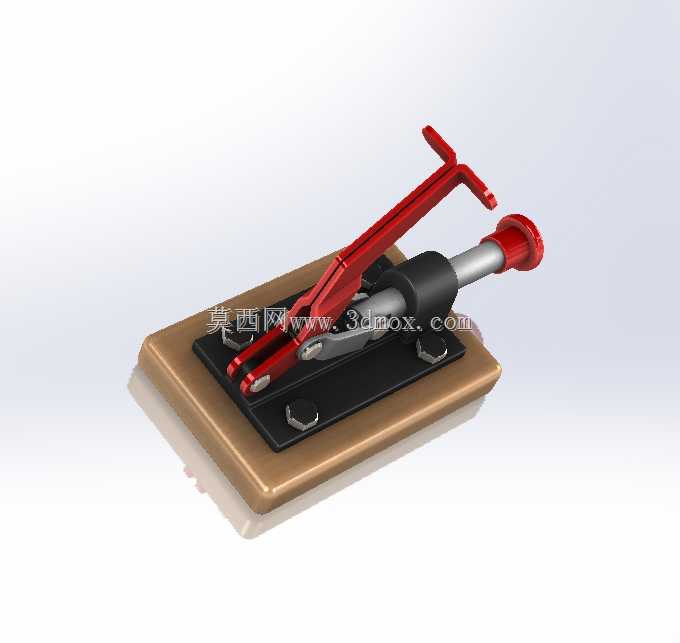

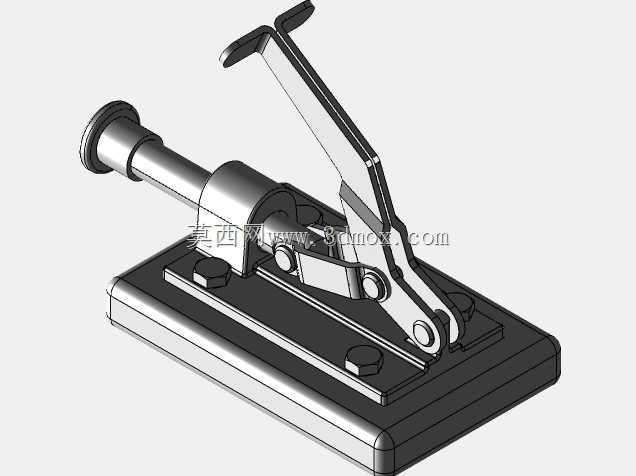

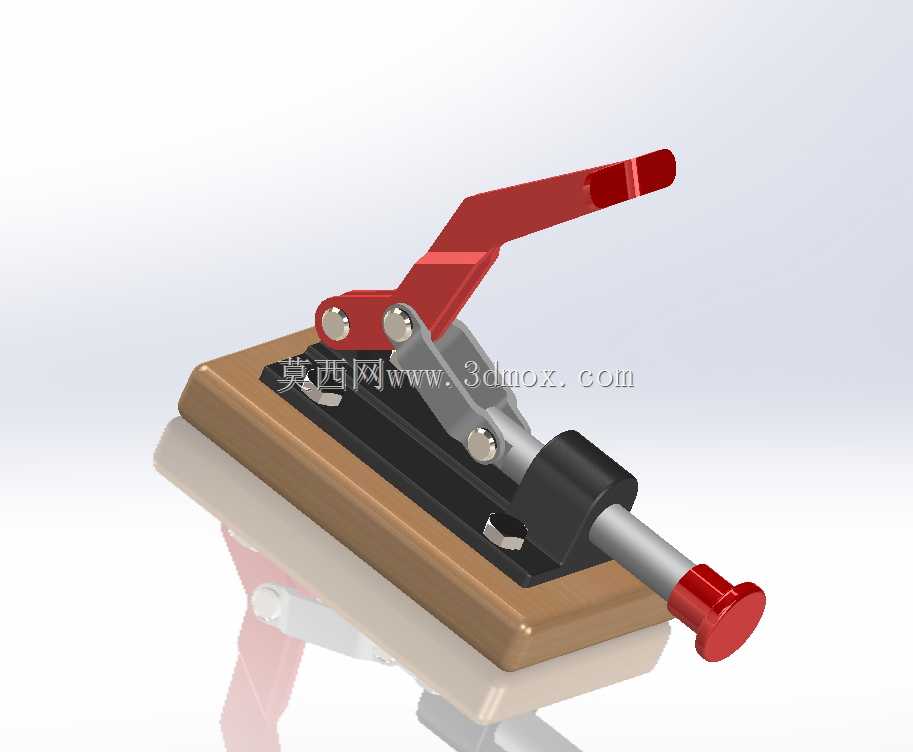

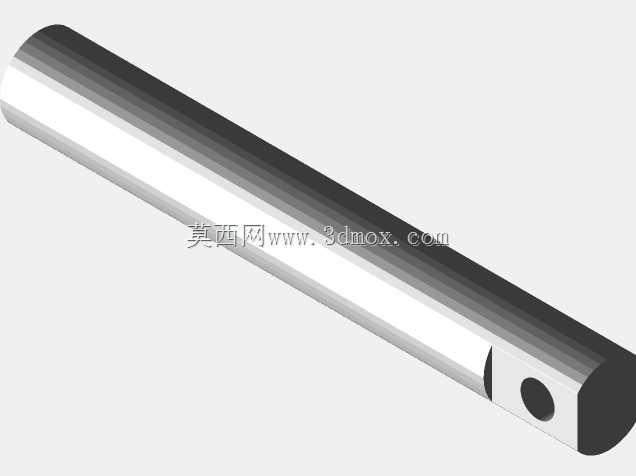

　　从结构上看，机构由底座、黑色安装板、红色长压臂、铰接销轴、连杆、灰色推杆、红色手柄端帽以及端部压紧头组成。底座采用浅色板状支撑，模拟实际工位中的安装基板；黑色安装板通过紧固件固定在底座上，为整套连杆机构提供平整基准。红色压臂位于机构上部，长臂形态有利于放大操作力，同时让压紧点远离铰接区域，避免操作人员手部靠近工件边缘。灰色推杆沿近似水平方向布置，手柄端帽位于后侧，操作时通过推拉带动内部连杆越过死点，使压臂完成下压或抬起。

　　这类夹具的工程价值在于利用连杆死点实现自锁。当手柄推到闭合位置时，连杆与压臂的受力线接近共线，外部工件反力难以把压臂顶开，即使操作手柄松开，夹紧状态仍能保持。该特性适合振动环境下的轻载固定，也能减少操作人员持续施力。打开时，反向拉动手柄，连杆越过死点，压臂随铰接轴快速抬起，端部压头离开工件表面，工件即可沿侧向或上方取出。

　　设计时需要重点关注三条力传递路径。第一条是手柄到推杆的输入路径，手柄直径和端帽尺寸决定手部握持舒适度，推杆长度则影响行程与力臂关系；第二条是推杆到连杆、再到压臂的增力路径，各铰接点位置决定夹紧力放大倍数和死点位置；第三条是压臂到工件、再由安装板和底座承受反力的路径，底座孔位、板厚和紧固件规格直接关系到刚性是否足够。若铰接点间隙过大，夹紧时会出现压臂下沉或偏摆；若死点设置过深，操作力会明显增大，且打开时容易产生冲击；若死点不足，则在振动或工件回弹时可能自行松脱。

　　外形布置上，该机构属于低矮型侧推式夹具，长宽方向占用面积大于高度方向，适合安装在空间高度受限、但台面可利用面积较充足的工位。黑色安装板承担主要安装基准，底座边缘留出固定区域，实际应用中可通过螺栓将其固定在铝型材工作台、钢板工装架或木质样板上。压臂前端的压紧位置应尽量靠近工件支撑点，避免悬臂过长造成压紧力衰减。对于表面易划伤的工件，可在压头接触处增加聚氨酯垫、铜垫或可调螺钉，以控制压痕并补偿工件厚度公差。

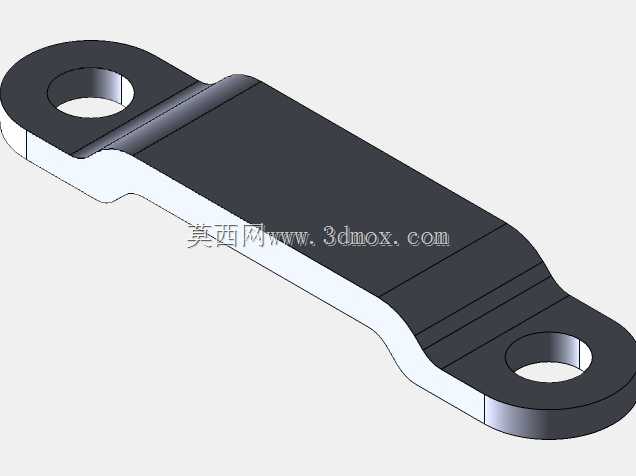

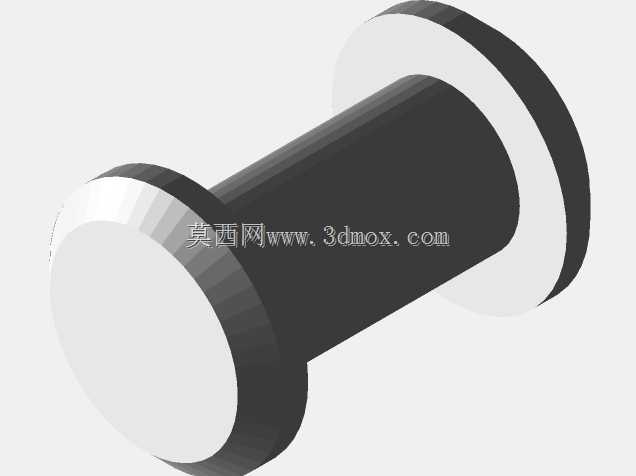

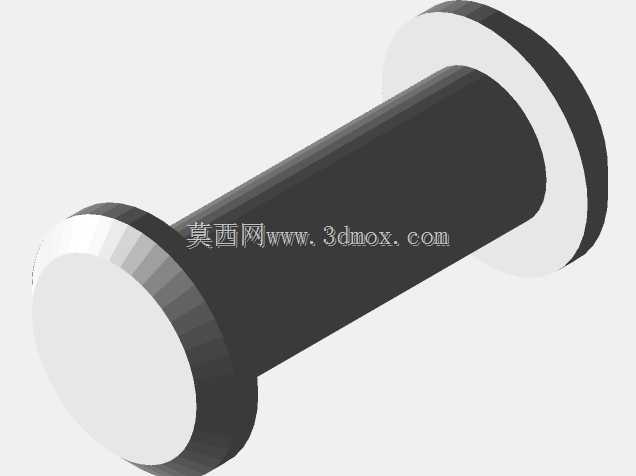

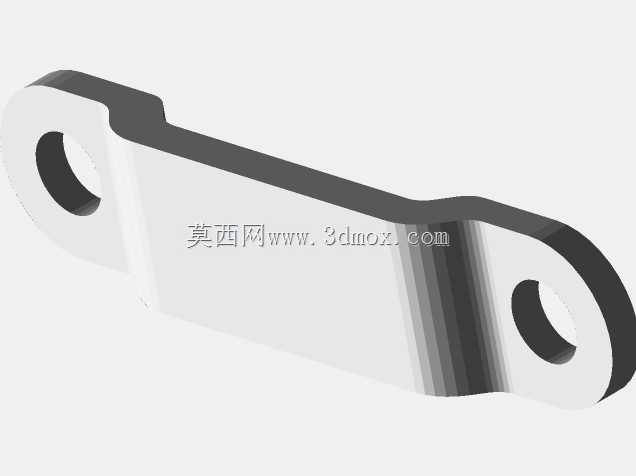

　　在三维建模过程中，装配关系需要按真实运动逻辑处理。底座与安装板之间为固定连接，销轴与各转动件之间保留同轴配合，推杆沿导向方向做近似直线运动，压臂绕主铰接点旋转。连杆两端的孔位中心距是机构动作的关键参数，建模时应先确定闭合状态下的死点角度，再反推开夹状态所需的手柄行程。运动校核中要观察压臂抬起高度是否满足工件取放，手柄后拉时是否与底座、工装板或相邻夹具干涉，销轴端部是否需要卡簧、挡圈或开口销限位。

　　实际选型时，不能只看外观是否紧凑，还要结合工件厚度、压紧力、操作频率和安装空间判断。若用于塑料件、薄板件或通讯类小零件装配，应降低单点压紧力并增大接触面积；若用于钻孔、攻丝、打磨等有侧向力的工序，则需要增加侧向定位块，不能仅靠压臂摩擦力固定；若多套夹具并排使用，应保证手柄操作方向一致，手柄之间留有手部活动距离，避免工位动作互相干扰。

　　维护方面，这类机构的失效多集中在铰接孔磨损、销轴松动、压头偏移和安装板紧固件松脱。定期检查转动副间隙、在销轴处补充润滑、确认底座固定螺栓扭矩，可以保持夹紧重复性。对于批量工装，还可将压臂长度、压头高度和安装孔距做成可调方案，使同一主体结构适配不同厚度的工件，从而降低专用夹具的重复设计成本。
