多腔异形通讯外壳注塑模具结构

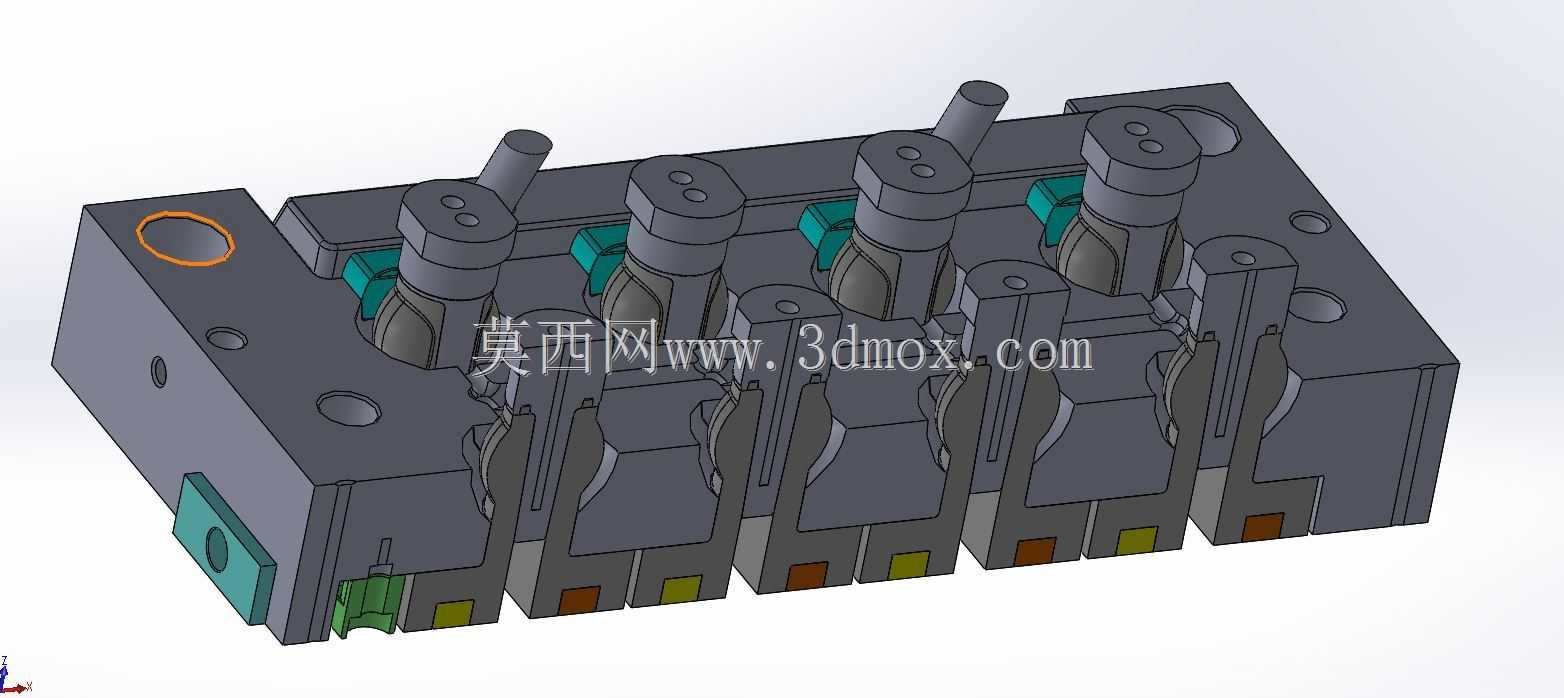

　　这套三维结构围绕小型通讯类塑料外壳的批量成型展开，核心是一模多腔布局下的模具成型方案。从模型可见，模板上布置了多组成型区域，型腔围绕带弧面、卡扣和薄壁特征的外壳零件展开，适合手机周边、通讯终端附件或小型手持设备壳体的注塑生产。

　　在实际应用中，这类模具通常安装在卧式注塑机上，通过分型面闭合、射胶、保压、冷却和开模顶出完成循环。多腔设计的价值在于单次开合模即可成型多个零件，能够显著提高单位时间产出；但腔数增加后，熔体到达各型腔的流动平衡、排气位置、冷却均匀性和顶出受力都会变得更敏感。模型中可以看到中间分流道将各型腔串联或分支连接，流道转折处采用圆弧过渡，目的是降低熔体剪切和压力损失，使远端型腔与近端型腔尽量在相近压力下充满。

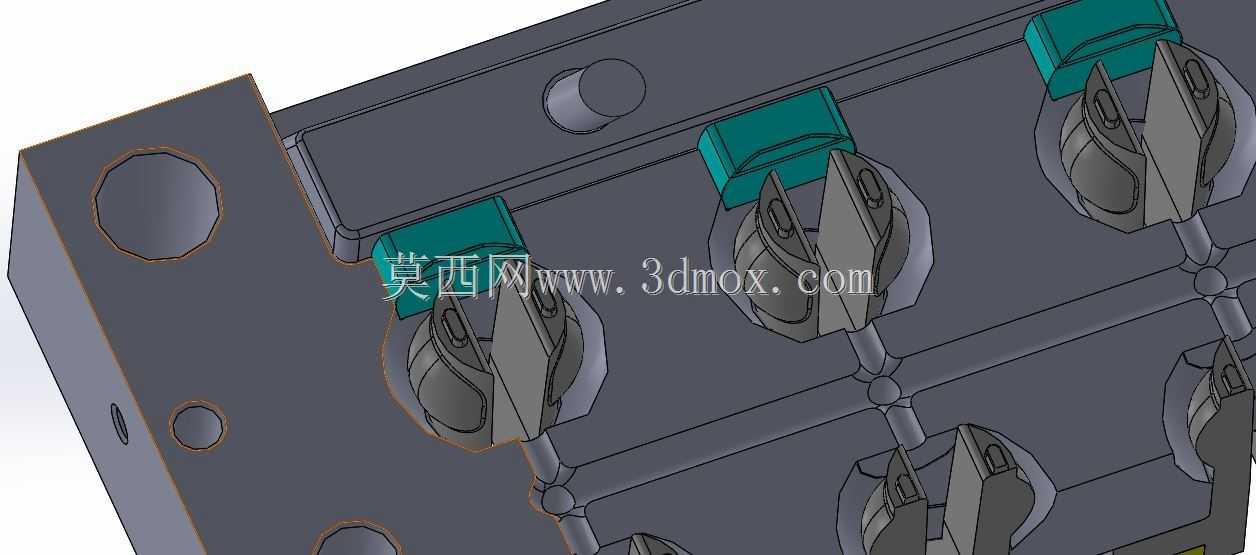

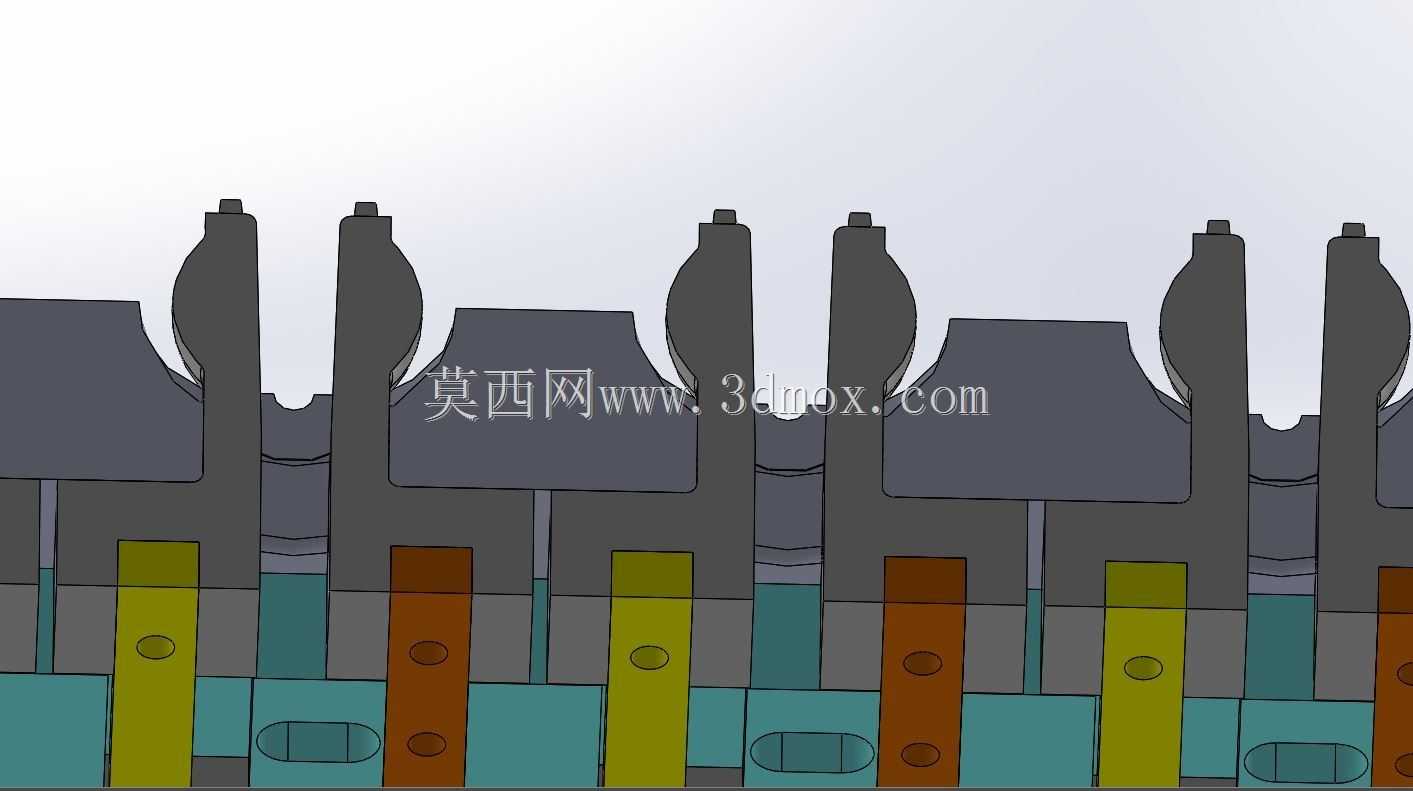

　　零件外形并非简单平板，而是带有球面、斜面、侧向凹槽和装配卡扣。针对这些特征，模具结构需要在型腔、型芯和局部滑块之间建立清晰的分模边界。图中青绿色结构可理解为局部成型镶件或侧向抽芯相关部件，用于处理外壳上无法沿开模方向直接脱模的倒扣区域。设计这类镶件时，既要保证成型面贴合产品外观，又要考虑加工可达性、热处理变形和后期抛光维修。若镶件分割不合理，飞边、拉伤或冷却不均都会在量产中反复出现。

　　浇注系统的布置是该结构的重点。多腔模不能只追求型腔数量，还要让塑料熔体在流道内保持稳定流动。冷料井、分流道截面、浇口大小和进胶方向都会影响填充顺序。对于薄壁通讯外壳，浇口通常设置在非外观面或便于二次去除的位置，避免在可见表面留下明显痕迹。模型中的流道沿模板中部延伸，并在靠近型腔处分支，这种布局便于加工和回收凝料，也有利于在试模时通过短射观察各腔填充状态。

　　冷却系统在图中虽未完全展开，但从模板厚度和型腔分布可以判断，成型区域周围需要预留水路空间。多腔小零件的冷却重点不是单一大流量，而是保证每个型腔附近温度接近。若某一腔冷却过快，填充可能短射；若冷却过慢，则该腔零件收缩更大，顶出后容易变形。水路与镶件、顶针、螺钉、流道之间必须保持安全距离，避免钻孔干涉或密封失效。

　　顶出设计需要贴合零件形状。外壳类零件包覆型芯的面积较大，弧面和侧壁会产生一定包紧力，顶针不能集中在薄弱区域，否则容易顶白或顶穿。较合理的方式是在筋位、边缘厚壁或型芯承托区域布置顶出元件，并使顶出力尽量对称。对于带深腔和倒扣的部位，还需在滑块退出后再顶出，顶出时序不能与抽芯动作干涉。

　　从安装边界看，模板外形需要与注塑机拉杆间距、锁模力、定位环和顶出孔位置匹配。模型左侧可见安装孔和定位结构，说明模具在设计时已考虑上机固定与对准。分型面周边应设置足够的承压面，避免锁模时型腔局部过载；导柱、导套区域则承担开合模导向，保护细小型芯和滑块封胶面。

　　结构建模时，型腔排布不能只在二维平面上放满零件，而要同步检查模具开闭方向、滑块行程、流道长度、顶针空间和水路走向。每个产品倒扣都要确认抽芯方向，若抽芯距离不足，开模时会拉伤塑件；若滑块过长，又会增大模具外形并影响稳定性。对于通讯外壳这类外观件，分型线应尽量落在产品棱边或装配后不可见位置，镶件拼缝也要避开高光表面。

　　整体来看，该模型体现的是典型多腔注塑模的工程思路：在有限模板面积内平衡产能、成型质量和结构复杂度。设计人员需要从产品脱模方向入手，反推型腔拆分、滑块布置、浇口位置和顶出方案，再通过模板尺寸约束校核安装与运动空间。这样形成的模具结构不仅要能在软件中装配无干涉，更要在试模和量产中承受反复注射压力、温度循环和顶出动作，最终稳定产出尺寸一致、外观合格的通讯塑料外壳。
