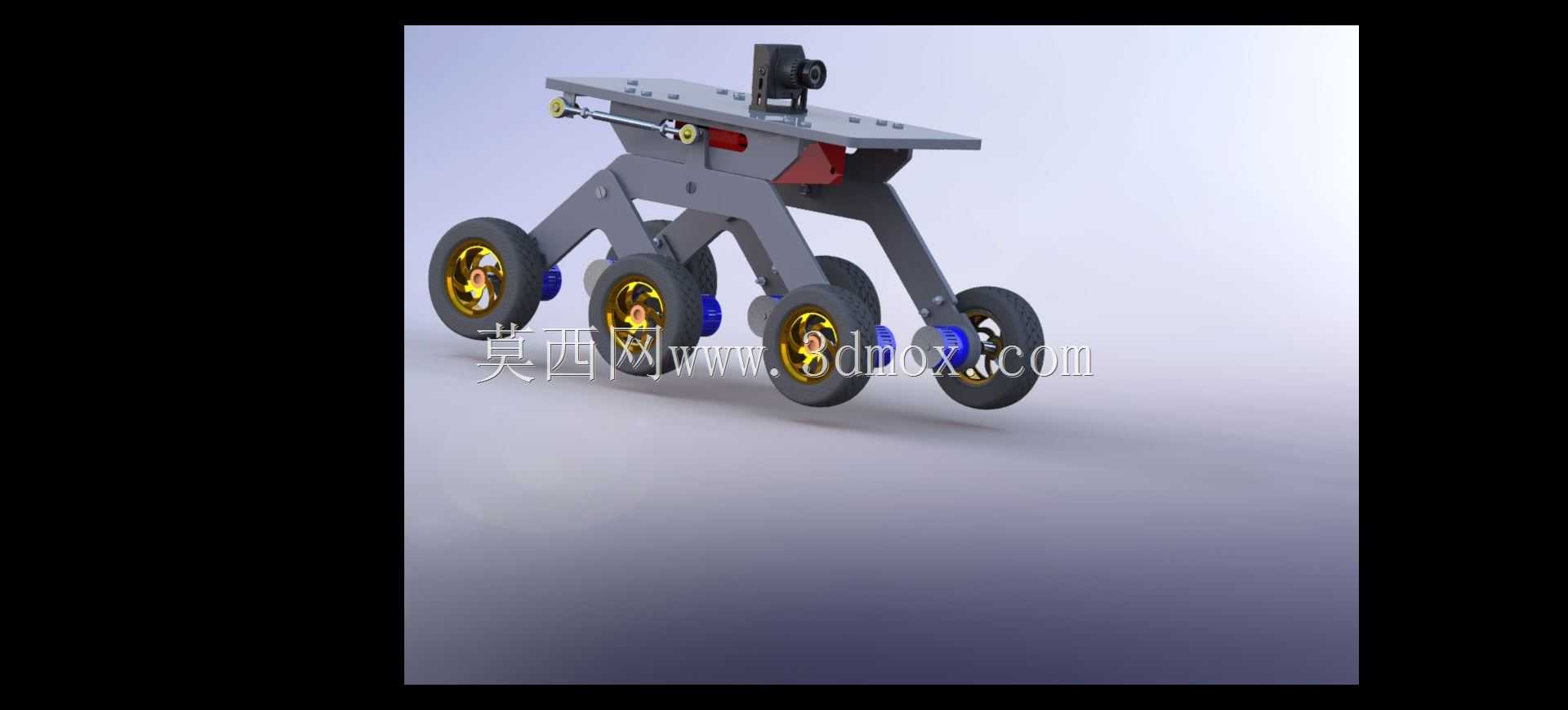

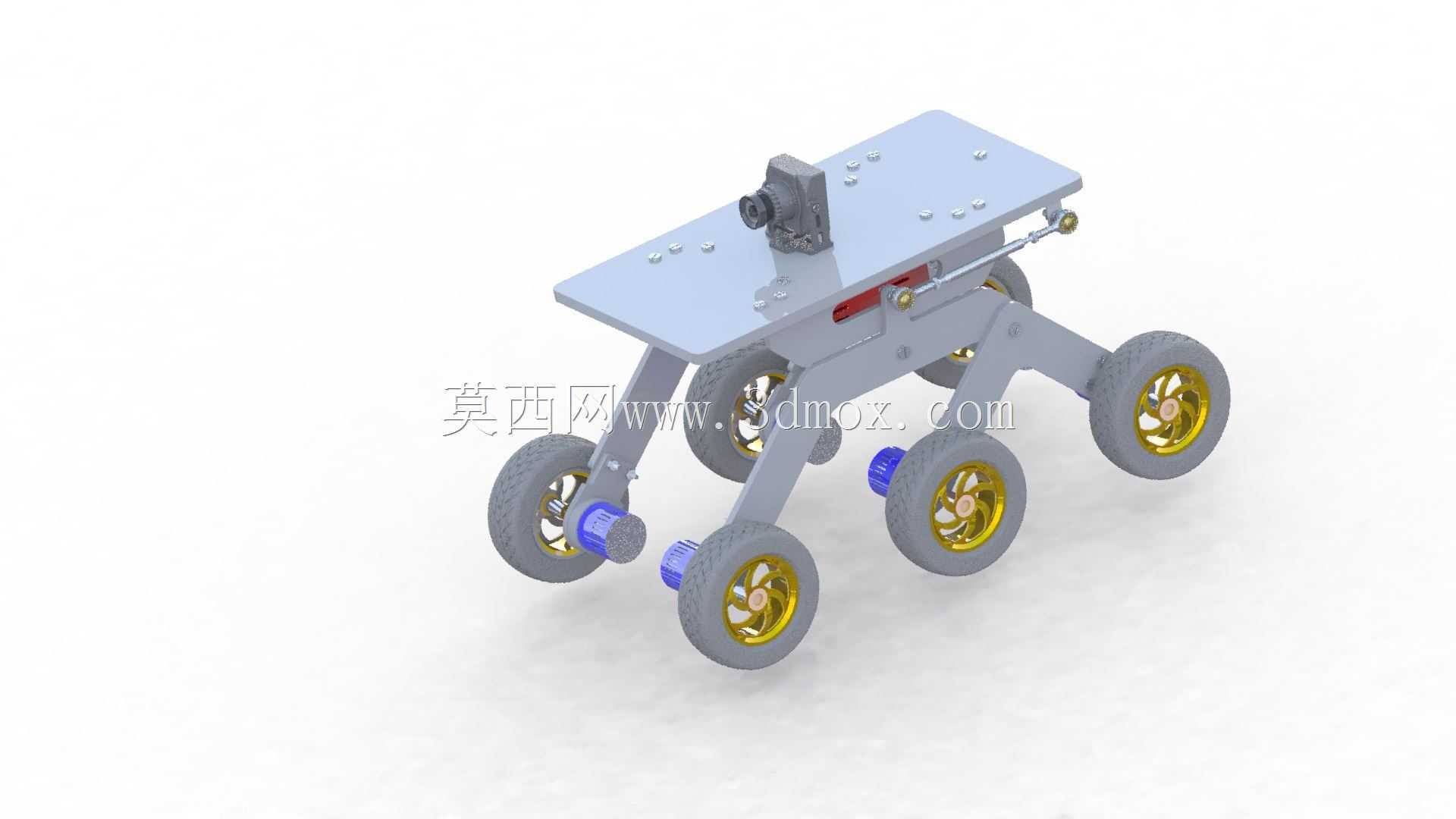

这套轮式行走机构的核心设计目标,是解决非结构化铺装路面、厂区巡检通道、野外浅沟壑地形下的移动平台通行问题,整套结构采用六轮独立接触地面的摇臂铰接布局,区别于常规四轮固定底盘的行走逻辑,当单侧车轮遭遇凸起障碍或者凹陷坑洼时,摇臂会绕中部铰接转轴产生自适应摆角,始终保证六个车轮中至少有四个车轮保持与地面的有效贴合,不会出现常规刚性底盘过障时两轮悬空、驱动力完全丧失的问题。

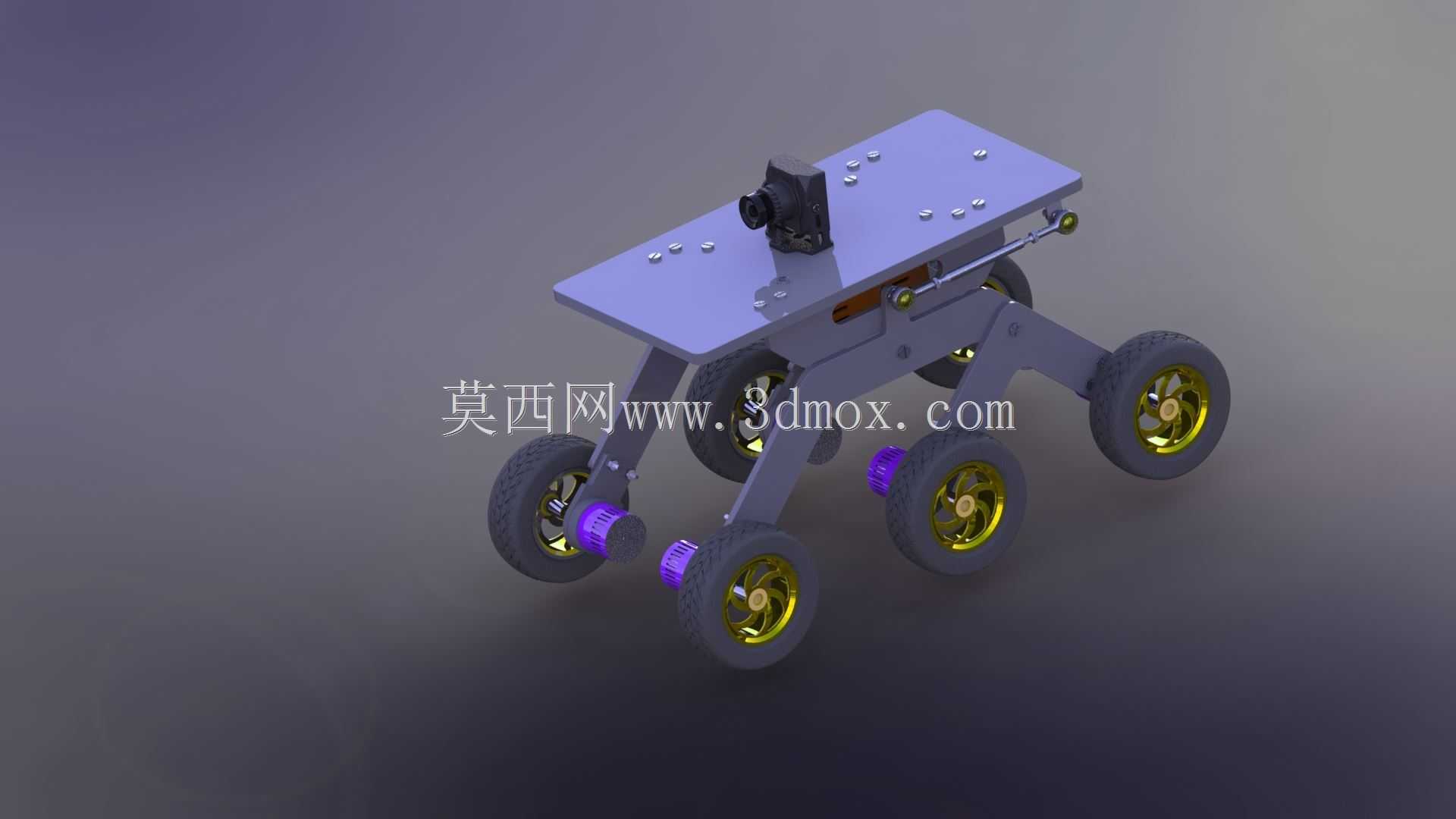

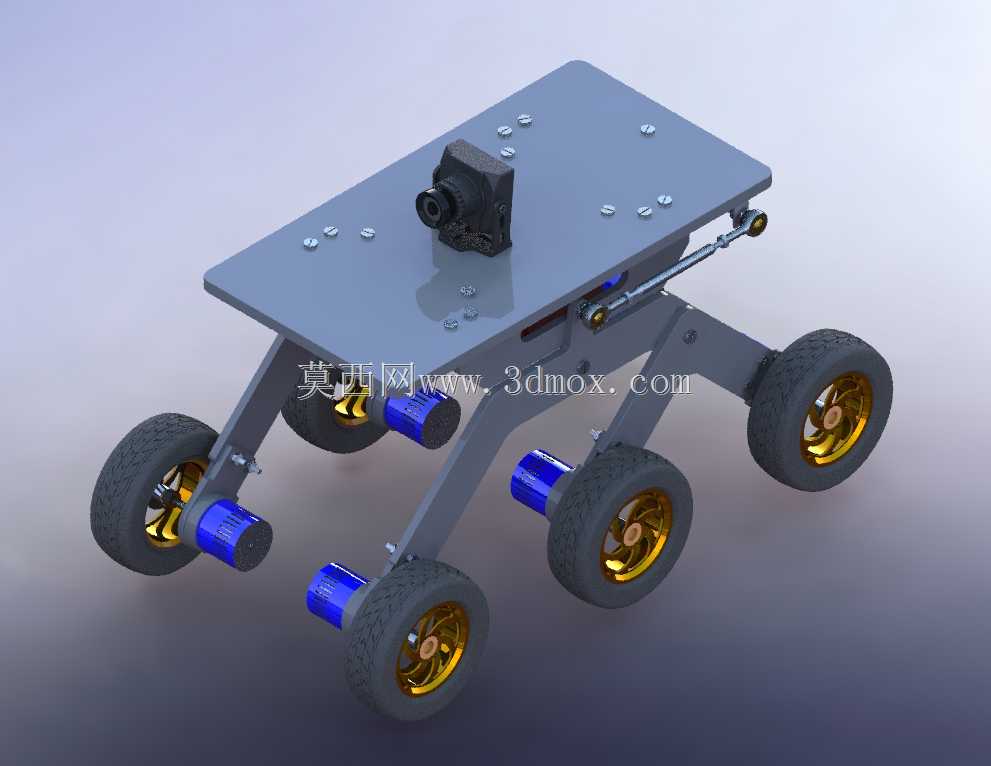

从实际落地场景来看,这类结构常被搭载在厂区管道巡检机器人、变电站设备巡查小车、野外地质采样便携移动平台上,上层平板预留的多组安装螺孔可以直接固定视觉检测相机、环境气体采样模块、轻型机械抓取臂或者电池控制仓,图中平板上预装的立式支座就是为视觉传感器预留的安装点位,不需要额外在底盘上二次打孔改造,适配不同任务载荷的快速换装需求。

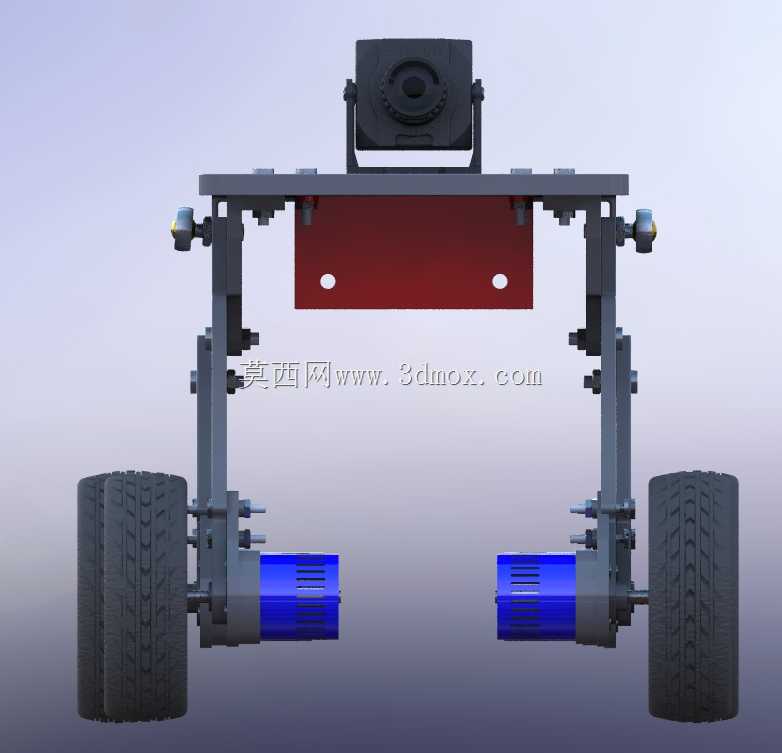

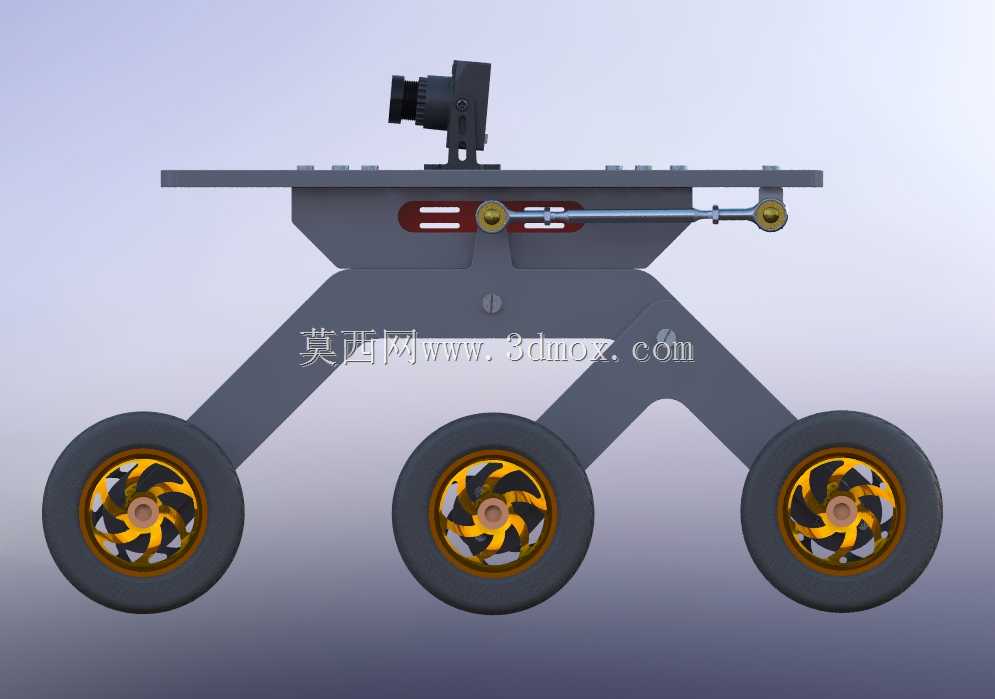

结构设计上,左右两侧的摇臂构件采用分段铰接形式,每侧三个车轮分别布置在摇臂的前、中、后三个连接点位,车轮轮体采用带深花纹的橡胶充气胎面,轮毂做了轻量化镂空处理,轮轴位置加装的紫色限位轴套用来约束车轮的轴向窜动量,避免行走过程中轮体沿轴向外移脱落;摇臂与中央底盘架的铰接位置搭配了阻尼限位构件,既可以让摇臂随地形起伏自由摆动,也能限制摆角的极限范围,防止摇臂翻转角度过大导致整个平台侧翻。转向动作通过底盘中部的连杆联动机构实现,转向拉杆分别连接两侧轮组的转向节,转动驱动端时可以同步带动前后轮产生对应转向角度,缩小整车的转弯半径,在狭窄的设备过道里也能完成转向调头,不需要预留过大的回转空间。

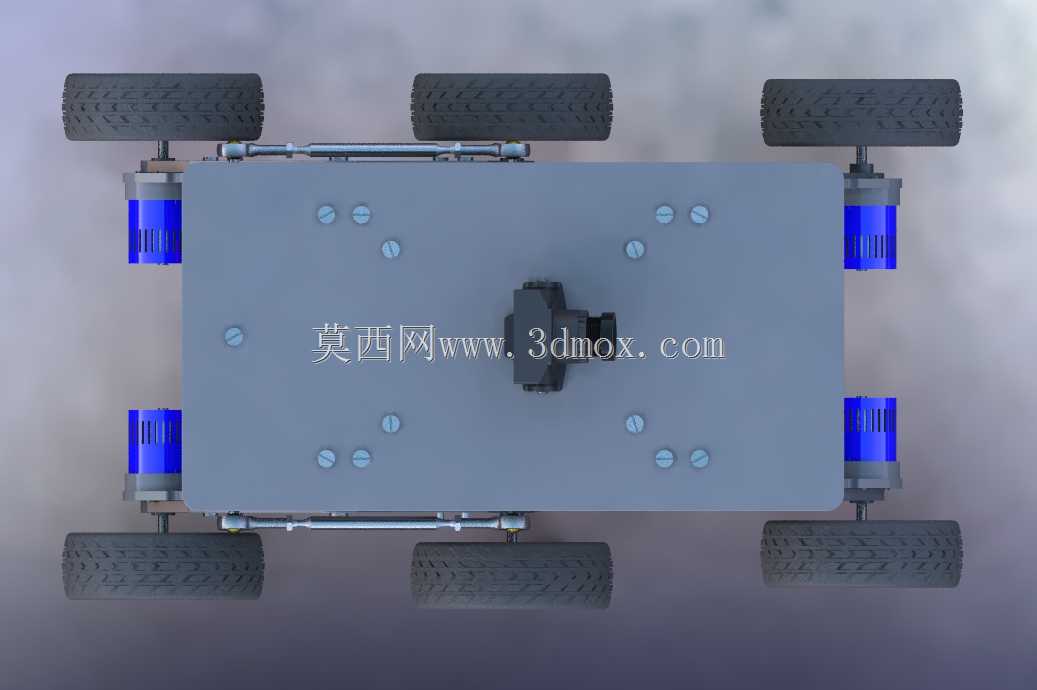

安装边界层面,上层承载平板为规整矩形板面,板面所有安装孔位按等间距矩阵排布,载荷安装时的重心需要尽量落在平板中心区域,避免偏载导致单侧摇臂受力过载;轮组的外侧最大外伸尺寸决定了整车的通行宽度,在规划巡检通道宽度时,需要在整车总宽度基础上两侧各预留不小于十厘米的安全间隙,防止转向时轮体刮蹭通道两侧的设备或者墙体。底盘的最低离地间隙由摇臂处于水平中位时的轮轴高度决定,这个高度直接决定了平台可以跨越的垂直障碍高度,常规布局下该结构可以顺利越过高度接近车轮半径三分之二的垂直台阶,远优于同尺寸刚性四轮底盘的越障能力。
建模过程中所有铰接配合位置都保留了真实的装配间隙,摇臂铰接孔、轮轴配合面、转向连杆的球头连接位都按照实际机加工的公差要求做了配合预留,不会出现三维装配里构件互相干涉、运动仿真时卡死的问题;车轮的胎面花纹、轮毂的减重孔、轴端的紧固螺母这些细节都做了完整还原,结构工程师可以直接在这个模型基础上调整摇臂臂长、轮距参数,匹配不同载荷重量、不同越障高度要求的定制化移动平台设计,也可以直接导出工程图用于后续的构件加工与样机装配。整套结构没有采用复杂的独立悬挂弹性元件,依靠摇臂的铰接自由度实现地形自适应,整体零件数量少,后期维护时只需要定期检查铰接位的衬套磨损情况、轮轴紧固件的松紧度,不需要维护复杂的液压或者弹性减震组件,使用成本更低,在低速巡检类移动设备上的实用性非常突出。
