轨道车辆多轴转向架走行部总成

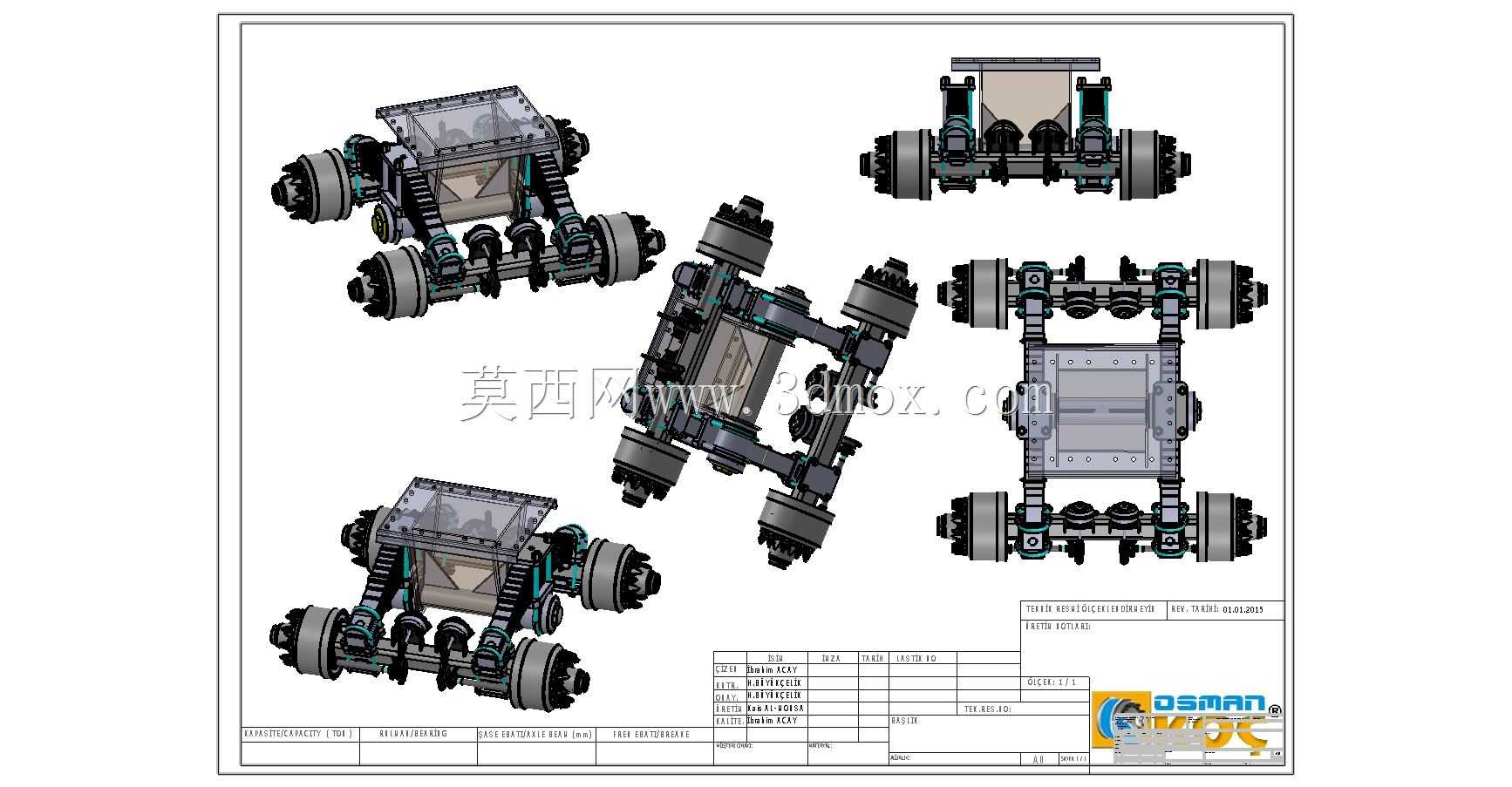

　　这套三维结构围绕轨道车辆走行部展开，呈现的是多组转向架在不同装配视角下的完整形态，核心对象包含构架、轮对、轴箱、一系与二系悬挂、牵引连接、制动接口以及车体支承部位。转向架位于车辆底部，是承担载荷、导向、减振和牵引制动力传递的关键总成，常见于机车、客车、货车、城轨车辆以及特种轨道装备。现场选型时，不能只看单个零件是否完整，更要关注轮对与构架之间的相对运动关系、悬挂元件的布置空间、牵引装置的力流路径，以及转向架通过曲线时与车体、轨道之间的边界是否合理。

　　从结构功能上看，轮对直接与钢轨接触，车辆的垂向载荷经车体支承、二系悬挂、构架、轴箱定位和一系悬挂传递至轮对，再由车轮作用到轨道。牵引或制动时产生的纵向力，则通过轮轨黏着、轴箱、构架、牵引拉杆或中心牵引装置传回车体。模型中多视角表达有利于检查这些力流是否连续：车轮、车轴、轴承、轴箱、构架梁体、支承座和牵引接口并不是孤立摆放，而是按照实际装配约束形成闭环。若在设计阶段忽略某一处连接关系，后续很容易出现运动干涉、检修空间不足或载荷路径突变。

　　构架作为转向架的骨架，通常采用焊接箱形梁或板式梁组合形式，侧梁与横梁的交汇区域需要容纳电机、制动、悬挂和管路附件。图中不同角度可以看到构架上方的支承结构、下方的轮对布置以及侧面的吊挂部件，这类表达对总体布置尤其重要。设计时先确定固定轴距、轮径、轴箱中心距和构架宽度，再向上校核车体底架落车空间，向下校核轮缘、轴箱、齿轮箱或制动装置与轨道设备的限界。对于多轴转向架，还要关注各轴之间的载荷分配，避免某一轴在曲线通过或扭转载荷下承受异常附加力。

　　悬挂系统的布置直接影响运行平稳性和轮轨作用力。一系悬挂位于轴箱与构架之间，常用钢弹簧、橡胶堆或定位节点配合垂向减振元件，作用是约束轮对相对于构架的纵横向位置，同时允许必要的弹性变形。二系悬挂位于构架与车体之间，通常承担更大的垂向挠度和回转补偿，使车体在通过曲线、道岔或不平顺线路时保持稳定。建模时需要把弹簧自由高、加载高度、限位间隙和减振器安装角度一并表达，因为这些参数会改变车体高度、牵引点高度和轮重减载趋势。

　　导向能力是转向架区别于普通底盘架的重要特征。车辆进入曲线时，轮对依靠轮缘和踏面锥度产生自导向作用，构架相对车体发生回转，横向止挡和牵引装置则限制过大位移。三维布置中应重点检查相邻轮对之间、轮对与侧梁之间、制动吊座与轴箱之间在极限横移和摇头状态下的间隙。若只在直线装配位置检查，往往无法暴露曲线通过时的干涉问题。对于轴距较长或轴数较多的结构，还需要结合最小通过曲线半径评估构架转角、端部悬挂位移和车下管线弯折范围。

　　制动与牵引接口在模型中也应保留明确边界。盘形制动、踏面制动或电机吊挂部件会占用构架侧下方空间，其安装座不仅要满足螺栓连接，还要考虑检修时制动缸、闸片、齿轮箱或传感器线缆的拆装路径。牵引装置若采用中心销、拉杆或旁承结构，其高度会影响车体与转向架之间的力矩传递；过高或过低的牵引点都可能改变轴重转移，进而影响黏着利用。结构设计中常把这些接口与构架梁体加强区同步考虑，避免后期在薄板或低刚度区域补焊支座。

　　外形尺寸与安装边界方面，转向架总成需要同时满足轨道限界、车体底架接口和轮轨几何关系。轮径决定车轴中心高度，轴箱定位形式决定构架下部开口，固定轴距影响曲线通过和端部悬伸，二系支承位置决定车体落车后的稳定性。模型在工程使用中可用于总体干涉检查、焊接拆分、装配工艺评审、维护空间确认以及外购件选型核对。对结构工程师而言，真正有价值的不是外观像不像，而是各部件在垂向跳动、横向摆动、构架回转和悬挂压缩工况下仍能保持清晰的安装关系和合理的力传递路径。
