机加工手动台虎钳夹紧装配结构

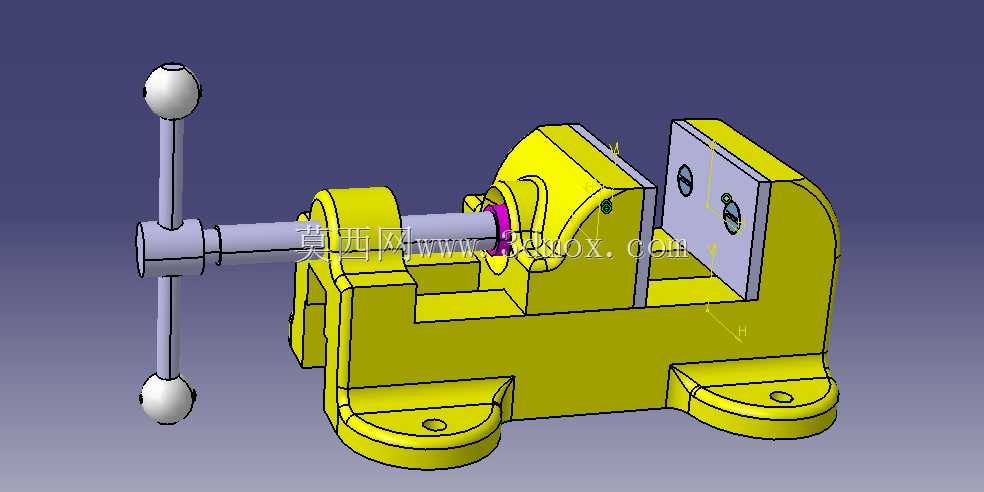

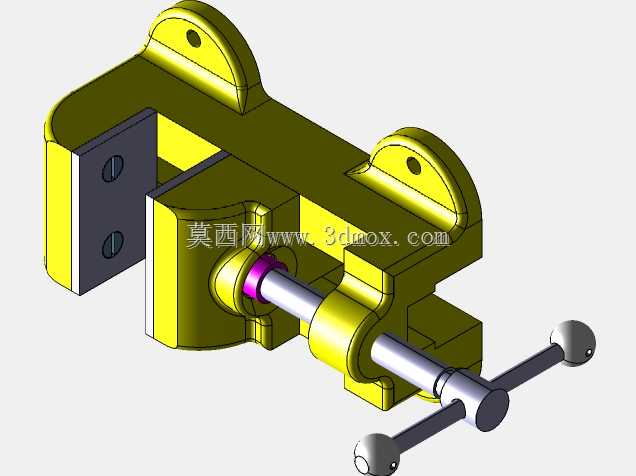

　　这套手动台虎钳结构面向普通铣削、钻削、钳工修配以及小型零件检测装夹场景，属于机加工工位上最常见的通用夹持工装。整体采用固定钳体与活动钳体相对布置的形式，工件放置在两钳口之间后，通过转动端部带球形握柄的丝杠，将旋转运动转化为活动钳身的直线进给，从而形成稳定夹紧力。底座两侧设置带安装孔的耳板，可直接通过螺栓固定在机床工作台或钳工台上，安装边界需要重点核对底脚孔距、耳板厚度以及钳体总高，避免与工作台T型槽位置、刀具悬伸长度或钻模板空间发生干涉。

　　从实际使用角度看，台虎钳的核心并不只是把工件夹住，而是要在切削振动、反复松夹和偏载受力下保持钳口平行度与夹持可靠性。固定钳身承担主要基准作用，活动钳身沿导向区域移动，丝杠承担轴向拉紧，钳口板通过紧固件安装在钳身上，磨损后可单独更换。模型中钳口区域留出了平直贴合面，适合装夹规则块状零件；若配合软钳口、V型块或角度垫铁，也可扩展到圆棒、异形件和半成品工序件。设计时需要关注活动钳身与固定导轨之间的配合间隙，间隙过大会导致夹紧时上翘或偏摆，过小则在铁屑进入后出现卡滞。

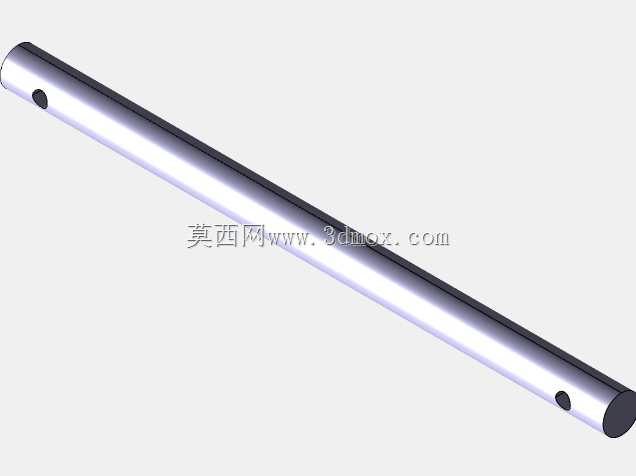

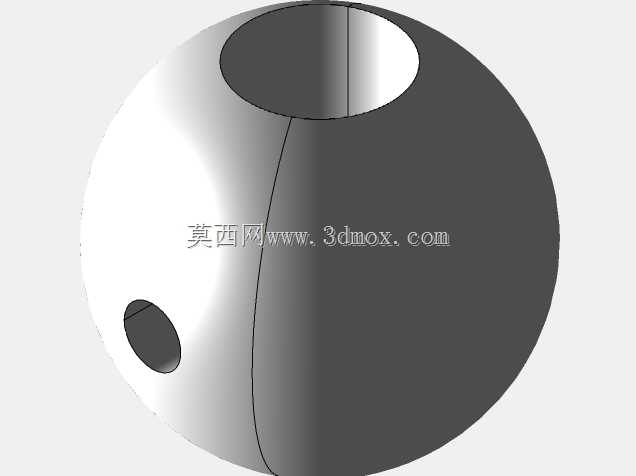

　　丝杠端部的十字操纵杆采用双球头结构，操作者可从上方或侧方施力，转动半径决定了手动增力效果。对于钳工工位，较大的握柄半径能降低拧紧力矩需求；但在机床内部使用时，操纵杆外轮廓不能超出安全空间，尤其在钻削进给或铣刀移动路径附近，需要预留手部操作和排屑空间。钳体底部的承载面应保持连续接触，局部悬空会在夹紧时引起钳身变形，进而影响工件定位精度。两个底脚安装孔不仅用于固定，也承担抵抗切削扭矩和倾覆力矩的作用，螺栓规格应与工作台槽宽、夹持力及加工载荷匹配。

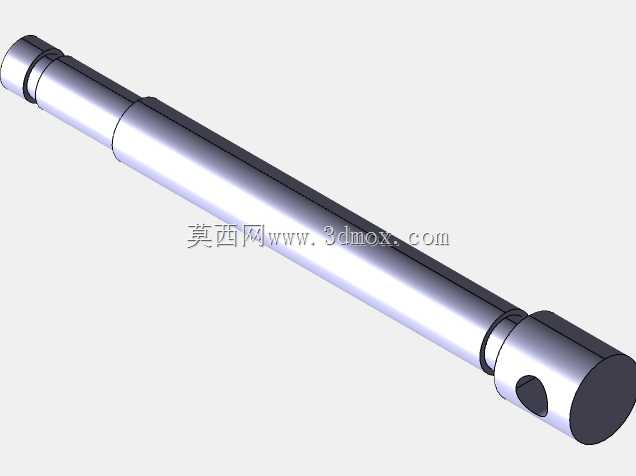

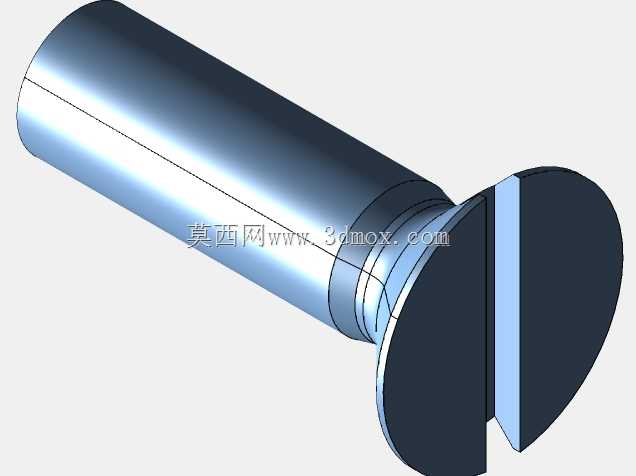

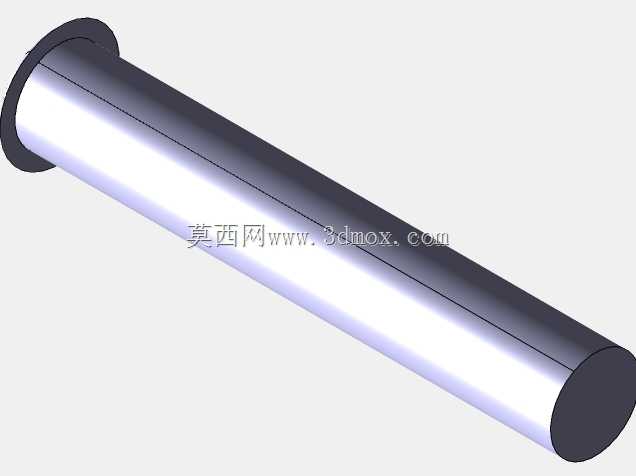

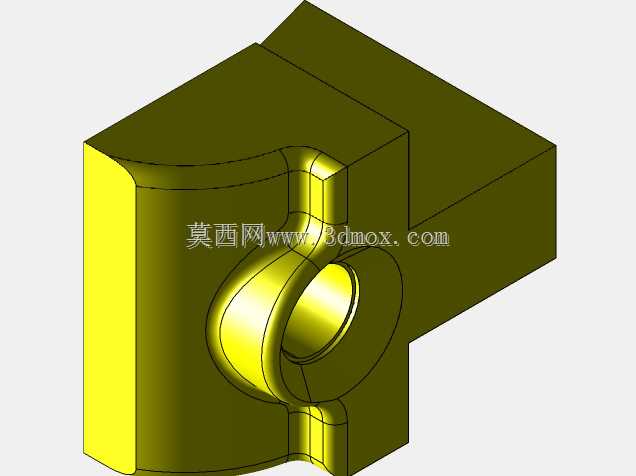

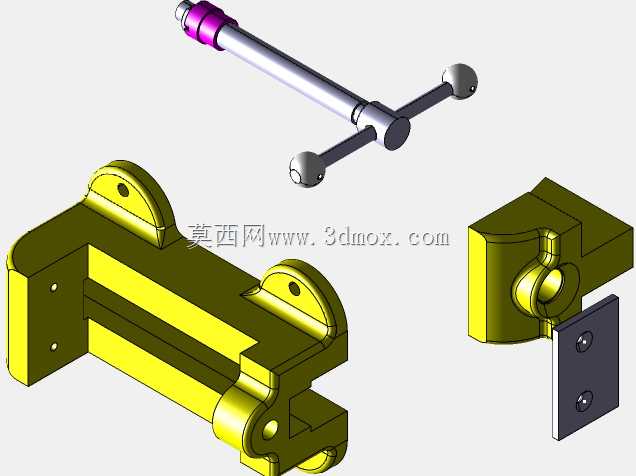

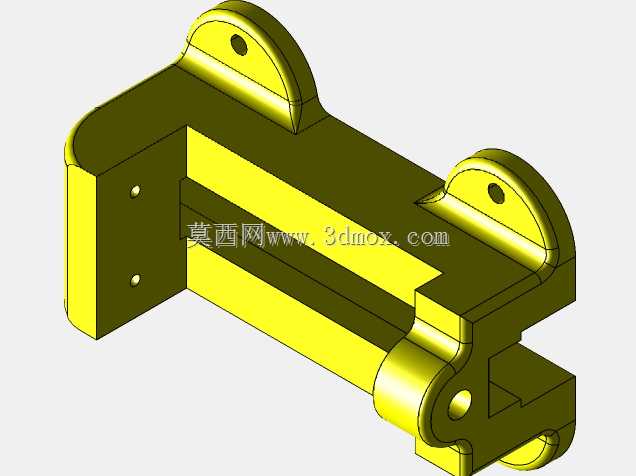

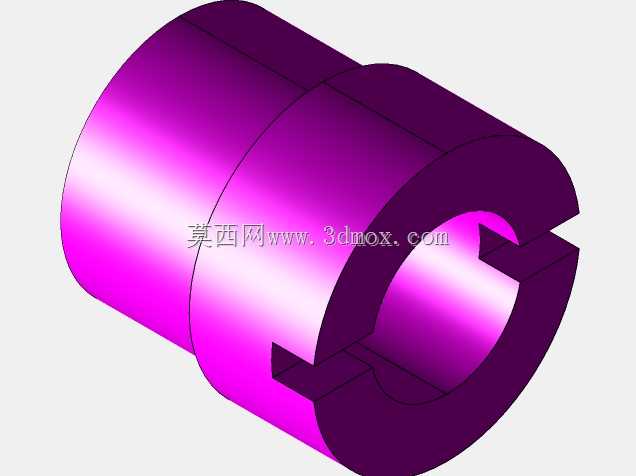

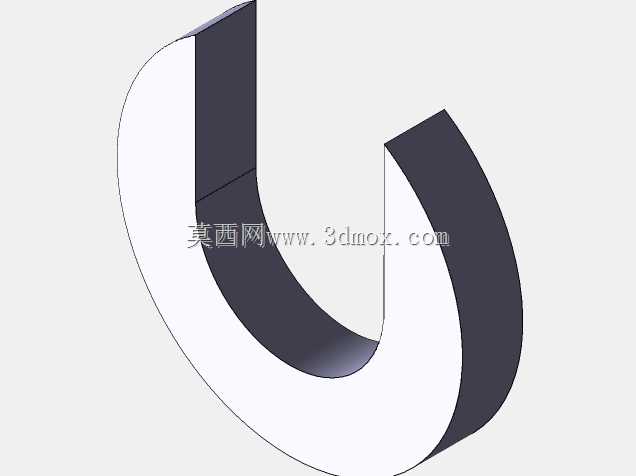

　　结构建模过程中，固定钳体、活动钳体、丝杠、手柄、球头、钳口板和紧固件均按装配关系组织，能够清楚表达运动传递路径和零件装配层级。固定钳体后部与底座形成刚性框架，前部钳口面承受工件反力；活动钳体在丝杠推动下靠近固定钳口，夹持力通过钳口板摩擦力传递给工件。钳口板表面若加工成齿纹，可提高抗滑移能力，但会在软质材料表面留下压痕；精加工件通常需要附加铜皮、铝皮或软爪，以保护已加工表面。

　　在尺寸控制方面，钳口宽度决定可夹持零件的最小稳定接触长度，钳口最大开口决定适用工件尺寸范围，钳口高度则影响工件支撑深度。若工件夹持位置过高，切削力作用点远离钳口上沿，会产生明显弯矩，导致振动、让刀甚至工件脱出。因此现场使用时常遵循“尽量低夹、靠实基准、必要时加辅助支撑”的原则。对于长条形零件，可在钳口两侧增加平行垫铁，使工件底面承托均匀；对于薄板件，则需控制夹紧力，防止板面拱起。

　　该类夹具的设计思路强调刚性、可维护性和通用互换性。钳体外形虽然为铸件风格，但在三维结构中需要明确壁厚过渡、加强区域和安装平面，避免只追求外观而忽略受力路径。丝杠轴线应尽量位于钳口受力中心附近，过高会造成活动钳身翻转趋势，过低则不利于操作和排屑。导向面需具备足够长度，以保证活动钳身在全行程内平稳移动。钳口安装螺钉的沉孔位置、丝杠穿入孔位、手柄球头装配间隙等细节，都会影响后续工程图拆解和实物装配。

　　在生产线或维修车间中，台虎钳既可作为独立钳工工装，也可作为数控铣床、钻床、攻丝工位上的配套夹具。它不依赖液压或气动源，结构简单、维护方便，适合多品种、小批量生产以及频繁换件的场合。通过该装配模型，结构设计人员可以检查丝杠行程与开口范围是否协调，校核底脚安装空间与钳体轮廓是否满足工作台布置，也可以进一步派生快动钳、液压增力钳或可转位钳口等变体结构。
