挤奶机用塑料集奶脉动泵结构

　　这套塑料集奶泵结构主要服务于牧场挤奶系统，布置在挤奶杯组与真空输奶管路之间，承担乳汁汇集、气流分配和脉动通路衔接的作用。现场使用时，挤奶杯从奶牛乳头采集乳汁，短奶管将乳汁送入泵体周边的多个接口，泵体内部形成相对稳定的汇集腔，使乳汁与脉动气流按既定路径流动，减少管路弯折造成的紊流。它不是单纯的外观样件，而是围绕挤奶作业中卫生、冲洗、装配和维护需求建立的功能件。

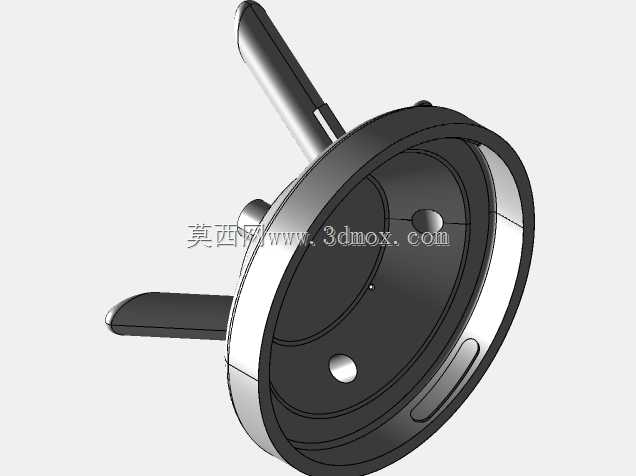

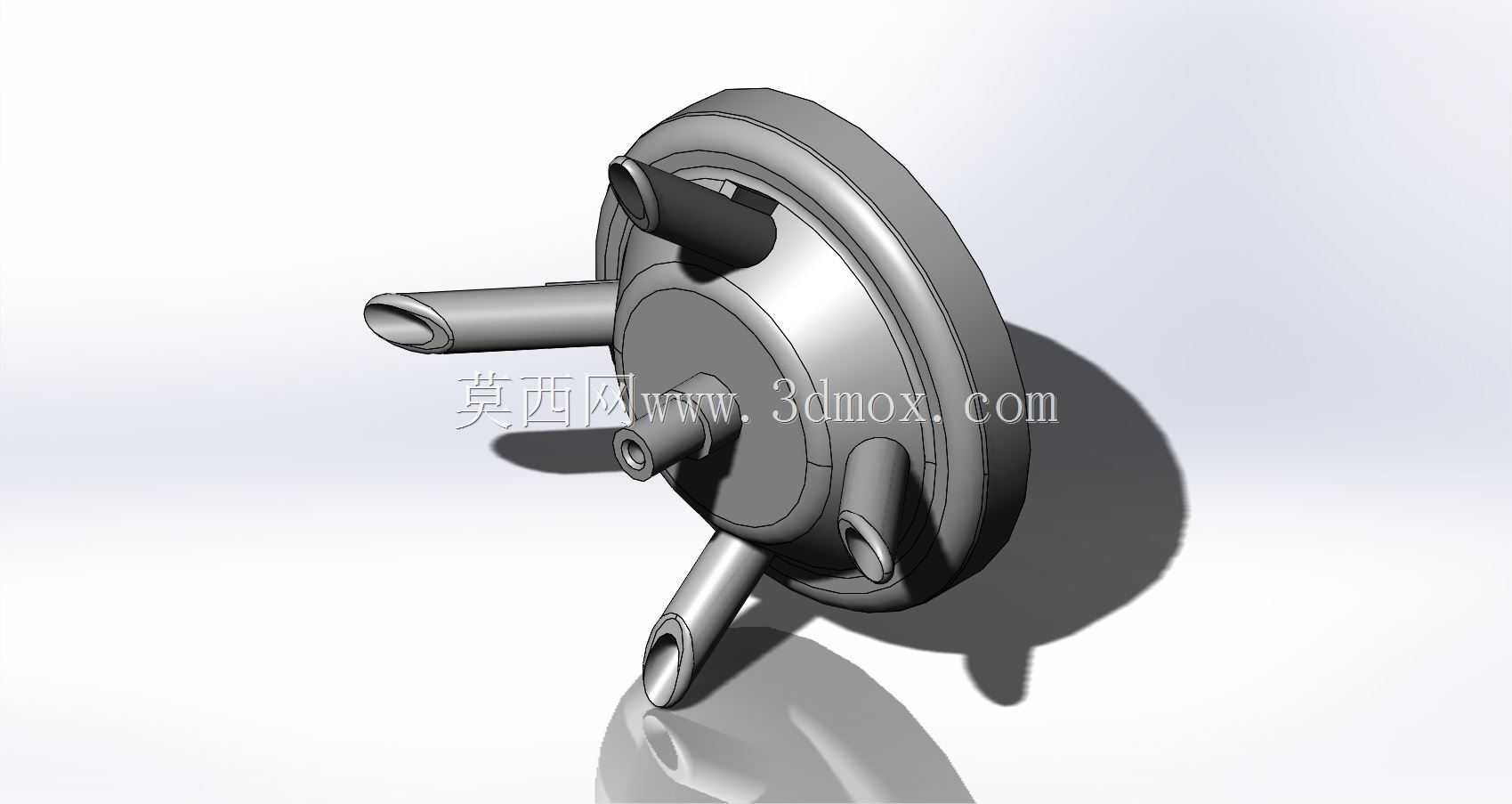

　　从结构外形看，主体采用圆盘式腔体布局，中心区域较厚，外缘形成环形加强轮廓，能够在薄壁塑料件条件下承受真空负压和周期性脉动压力。圆盘一侧伸出多根不同方向的管状接头，接头轴线并非集中在同一平面，而是根据杯组软管自然下垂、侧向避让和检修空间进行空间布置。这样的设计可以让软管在设备挂接后保持顺畅弧度，避免短管急弯造成吸瘪、积液或清洗液滞留。部分管口直径较大，用于乳汁或清洗液通过；较小管口则服务于脉动空气通路，接口位置和朝向区分明确，便于现场快速识别。

　　设计思路上，圆盘腔体优先保证内部流道连续过渡。乳汁属于含脂、含微小颗粒的介质，若腔体内存在突兀台阶或死角，挤奶结束后的热水、碱液和酸液冲洗就难以彻底覆盖。模型中管口与主体交接处采用圆滑根部过渡，既降低应力集中，也减少污物附着区域。塑料材料的选择倾向于耐冲洗、耐温和有一定韧性的食品接触级材质，成型后内壁应尽量光滑，外表面则保留必要的加强形态。圆盘边缘的厚度变化不是装饰，而是为了在注塑冷却时控制收缩，同时提高腔体抗瘪能力。

　　安装边界方面，该件通常嵌入挤奶杯组上部的集乳器位置，周围需要预留手指插拔软管和卡箍紧固的空间。多根接头向不同方向展开，设计时不能只看单件投影尺寸，还要考虑软管接入后的包络范围。若相邻接头夹角过小，软管会相互干涉；若管口过长，杯组翻转清洗时又可能碰到金属支架。较合理的布置是让主要奶管朝向下侧和侧下方，脉动管朝向上侧或侧上方，使流体路径与操作空间同时满足要求。圆盘背面或中心位置可设置定位面，与金属托架、橡胶垫或卡扣件配合，限制泵体在脉动载荷下转动。

　　在实际牧场工况中，泵体会反复经历抽真空、通气脉动、温水预冲洗、热碱循环、清水漂洗和酸液消毒等过程。因此结构上不能按静态塑料件简单处理。管口根部是高频失效位置，软管插拔、牛只碰擦和管路牵拉都会在该处形成弯矩，模型中较厚的接管根部和圆盘外缘加强环正是针对这一问题。接头端部保留适合软管套入的圆柱段，外径需要与软管内径和卡箍规格匹配；过大会造成装配困难，过小则会在负压下漏气漏液。

　　从维护角度看，圆盘式主体没有复杂外露机构，故障点集中在密封圈、软管和接口配合面。建模时应把各接口的中心线、腔体最小壁厚、拔模方向和装配间隙表达清楚，便于后续拆分成注塑件、密封件和金属固定件。腔体内部不宜设置难以脱模的深筋，也不应为追求外观而增加无功能曲面。对于结构工程师而言，这类泵体的核心不是复杂传动，而是在有限体积内把流道、强度、卫生清洁和软管操作空间统一协调好。

　　选型或改型时，需要结合挤奶杯数量确定接口数，结合真空管路压力确认壁厚和密封面，结合清洗流量检查腔道截面。若用于双杯或四杯组，接口方位还应随杯组吊挂姿态调整。该三维结构把圆盘腔体、空间多通管嘴和加强轮廓完整呈现，可用于畜牧挤奶设备的结构评审、注塑工艺分析、装配干涉检查以及备件测绘参考。
