辊压冷弯成型生产线设备结构

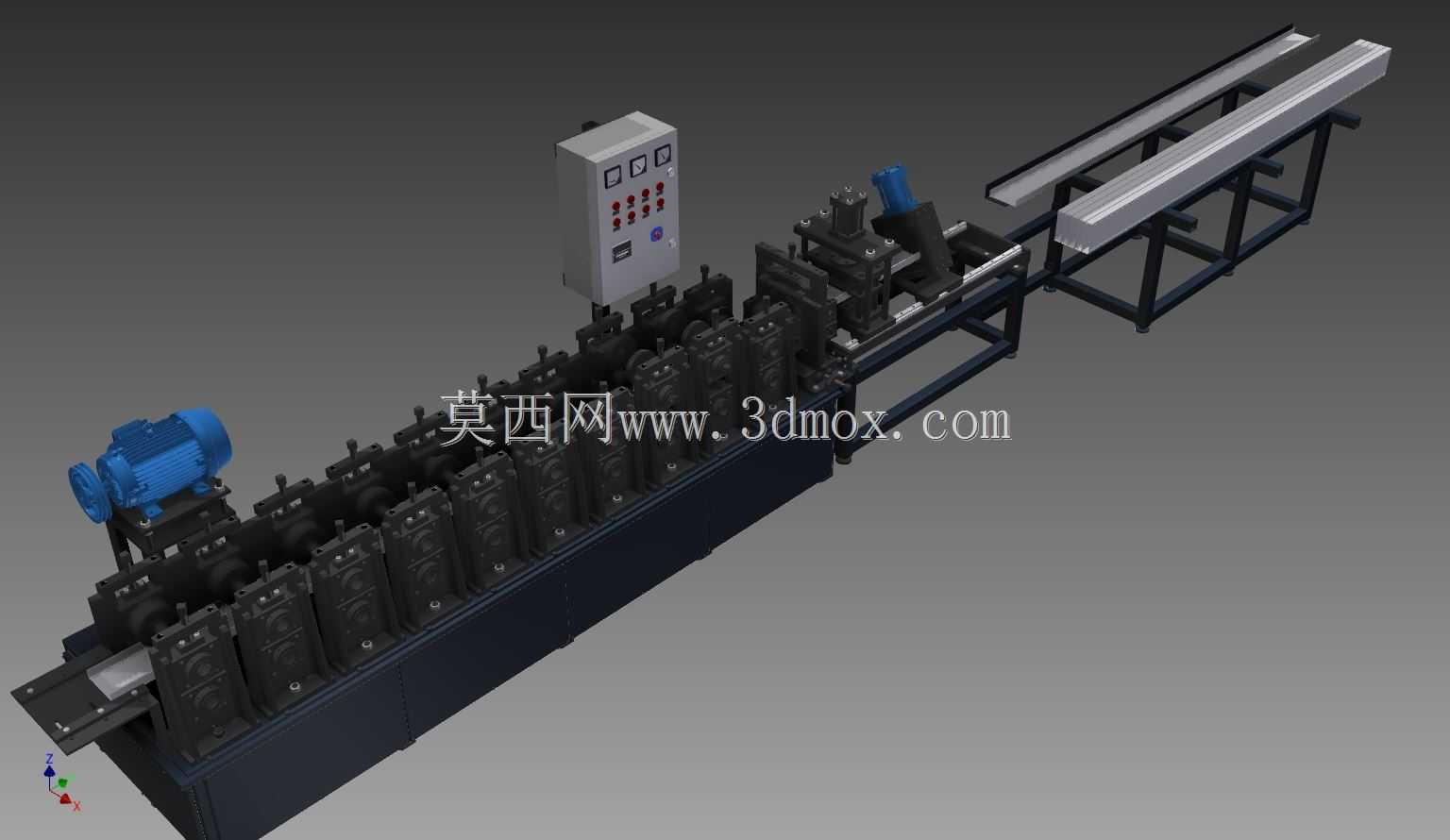

　　这套辊压成型设备面向金属薄板连续冷弯加工场景，常见于轻钢龙骨、货架立柱、门窗型材、电缆桥架、车厢板边梁以及定制异形截面钢带的批量生产。产线整体沿钢带送进方向布置，核心由多道次成型机架、驱动单元、电控柜、进料导向段、出料承托台和切断工位组成，三维结构把各功能段的空间关系完整表达出来，便于在方案评审时核对操作通道、维护距离和上下游设备对接位置。

　　从实际用途看，钢带经开卷、校平后进入成型主机，每一道轧辊只承担有限的弯曲变形，材料在连续辊缝中逐步被压成目标截面，避免单次大角度折弯造成局部起皱、回弹失控或边部拉伸不均。模型中密集排列的牌坊式机架承担轧辊轴支撑和辊缝定位任务，侧板、轴承座、调节螺杆和上下辊轴的层级关系清晰，能够反映现场换辊、对中、压下调整时所需的结构空间。左侧驱动电机通过传动系统把扭矩分配到各成型道次，保证多组轧辊线速度协调；对于不同板厚和截面复杂度，工程上通常还要结合变频调速、同步补偿和导向约束来降低带材跑偏风险。

　　电控柜独立架设在主机侧上方，柜体与成型区保持安全距离，内部可容纳变频器、继电器、端子排和操作按钮。这种布置既缩短了主电缆走线长度，也让操作人员在进料侧能够观察启停、急停和速度状态。柜面按钮、指示灯和柜门铰链均按实体比例建模，设备三维布局时可据此检查柜门开启角度、接线维护空间以及与护栏的干涉关系。出料端设置长条形承托架，成型后的型材在切断前后得到支撑，防止长件因自重下垂影响尺寸精度；承托架采用框架式支腿和横梁，台面留有导向面，适合与飞锯、液压切断模或后续码垛机构衔接。

　　设计思路上，这类设备不是单台孤立机器，而是一条连续工艺链。建模时需要先确定钢带宽度、板厚范围、目标截面展开图和成型花形，再反推道次数、轧辊直径、机架间距和驱动功率。道次过少会让每步变形量过大，导致侧壁波纹和角度回弹；道次过多则增加设备长度、轧辊成本和传动复杂度。机架间距还要兼顾型材弯曲半径、轧辊拆装空间以及钢带在机组内的稳定包覆。模型中主机底座采用长箱型焊接框架，有利于把多组轧制力传递到地面，减少单机架振动；地脚区域应预留调平螺栓和二次灌浆空间，安装时需保证主机中心线与进料、出料架同轴。

　　外形边界方面，产线长度明显大于宽度，成型主机沿轴向连续排布，出料承托架向右侧延伸，进料和驱动部分在左侧展开，电控柜向上占用竖向空间。布置车间时，主机前方应保留轧辊吊装和检修通道，后侧预留传动部件维护距离；出料架末端要留出成品取出、切断废料收集和抽检平台位置。设备上方若设置行车或吊具，需核对电控柜、电机和轧辊轴起吊高度；地面基础则要根据机架载荷、电机扭矩和切断冲击设置预埋件。对于需要频繁换型的工厂，轧辊采用分段式或快拆结构更有价值，模型中轴承座与牌坊的连接位置可进一步细化为垫片调整、偏心套调整或螺杆升降结构，从而服务于详细设计和装配指导。

　　在成型质量控制上，进料导向段负责约束钢带横向位置，首几道轧辊重点完成边部预弯，中间道次逐步加深腹板和翼缘，末道轧辊则用于整形定尺。切断机构通常布置在成型后段，若采用停切方式，产线需要配合缓冲和定尺压紧；若采用飞锯或飞剪，则要保证切断速度与型材进给速度同步。三维模型把长料支撑、主机、动力和控制之间的相对位置呈现出来，可直接用于干涉检查、厂房布局规划、安全护栏设计以及客户方案沟通，也能为后续补充气动液压管路、电缆桥架和防护门提供可靠的装配基准。
