快开式圆形承压罐体人孔盖结构

　　这套圆形快开人孔结构主要面向常压及低压储料罐体、搅拌容器、食品级输送料仓、化工配料罐和需要频繁开启检查的密闭设备。在实际产线布置里，人孔往往不是孤立存在的部件，它既要承担罐体顶部或侧壁的开孔补强作用，又要给操作人员提供进入罐体内部清理、检查、更换衬层或处理残留物料的通道，因此结构设计不能只看外形，还要兼顾密封可靠性、操作便利性以及与罐体焊接边界的匹配。

　　从使用场景看，快开式人孔最常见于粉体输送、食品发酵、医药配料、水处理罐体和小型反应储存设备。相比多螺栓紧固的人孔，这种结构不需要操作人员逐个松开一圈螺栓，日常开盖检查时劳动强度更低，开合路径也更短。压臂绕侧部铰座翻转，盖体随压臂抬起后可以绕铰接点偏移到开孔一侧，避免完全取下沉重盖板；对于需要每班清理、频繁观察内部物料状态的罐体，这种结构能明显减少辅助操作时间。

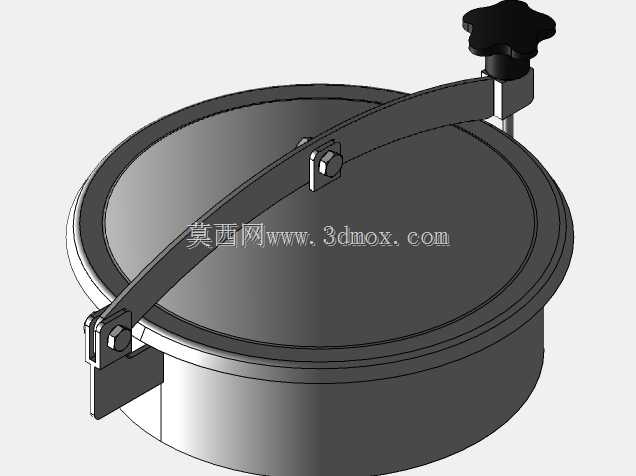

　　模型中盖体采用圆形轮廓，与下方筒节形成同轴配合。圆形人孔在承压工况下受力比较均匀，盖板边缘没有明显应力集中角点，密封圈沿圆周连续布置，压紧后接触压力分布更容易控制。下部筒节可作为焊接接管段嵌入罐体开孔位置，外侧翻边或座圈既承担与盖板配合的定位面，也能对罐体开孔区域起到补强作用。设计时需要把筒节高度、焊接坡口和罐体曲率一并考虑：若安装在罐顶，筒节上沿应留出密封面和保温层空间；若安装在筒身侧壁，则要校核开孔周边补强范围，并保证盖体开启方向不受平台、栏杆和管线干涉。

　　压紧机构是该结构的核心。长压臂横跨盖体上方，一端通过铰支座与下部座圈连接，另一端配合星形旋钮和螺杆形成快速压紧点。旋钮采用多瓣星形外形，徒手即可施加扭矩，适合无需专用工具的日常操作；螺杆下端压在盖体中心附近的压块或桥接位置，把锁紧力传递到盖体，再由盖体均匀压向密封圈。压臂上的铰接销轴和侧向连接块需要保留合理间隙，既保证翻转顺畅，又不能因间隙过大造成压紧点偏移。实际建模时，销轴、开口销、垫圈、锁紧螺母等小零件不能省略，因为这些细节直接决定装配运动是否成立。

　　密封设计上，盖体与座圈之间通常布置环形弹性密封圈。密封圈可以落在座圈沟槽内，也可以贴合盖体下表面的止口定位面。关闭时，压臂的单点锁紧力通过刚性盖体扩散到整个圆周，使密封圈产生连续压缩。对于食品、医药或有冲洗要求的场合，密封面应尽量减少死角，盖体边缘和座圈过渡处宜采用圆滑结构；对于有轻微压力或粉尘外溢控制要求的工况，则要关注密封圈压缩量，压缩不足会造成泄漏，压缩过大又会增加开启阻力并加速密封件老化。

　　从安装边界看，人孔下方筒节的外径、高度和焊接端形式是与罐体连接的关键尺寸。盖体开启后，压臂和星形旋钮会向侧上方占据空间，因此在罐体平台设计时，不能只核对人孔本体外径，还要把压臂翻转半径、旋钮操作高度、人手握持空间以及盖体开启后的停留位置全部纳入三维布局。若人孔附近布置进料管、呼吸阀、喷淋球或照明视镜，应避免这些附件与压臂运动轨迹相交。侧壁安装时，还要考虑人员进出方向和铰链位置，通常铰链设在便于承受盖体重量的一侧，锁紧点位于操作侧，使开盖时盖体自然向侧边回转。

　　结构建模过程中，圆形座圈、盖体和筒节适合采用回转特征建立基础实体，再通过拉伸、切除完成铰座耳板、压臂连接块和加强结构。压臂并非简单直杆，它需要跨过盖体上方并在两端形成连接与压紧关系，因此截面高度和折弯过渡要兼顾刚性与避让。星形旋钮要重点表现花瓣状握持轮廓和中心螺纹套，螺杆与压臂之间应体现螺纹调节关系；铰座处则要保证销轴同轴，压臂、耳板和盖体吊耳在闭合状态下没有错位。

　　在工程选型层面，这类人孔结构适用于需要快速启闭但密封压力不高的罐体。若设备承受较高内压、真空循环或频繁温度波动，就不能仅依靠单压臂结构，需要增加多点锁紧、提高盖体刚度，并重新校核座圈、销轴和焊接接头。对于常规储料、配料和清理场景，该结构以较少的零件实现了定位、密封、锁紧和翻转开启的完整功能，三维模型也清晰表达了盖体、座圈、压臂、铰座、螺杆和星形手钮之间的装配关系，可作为罐体人孔设计、设备布置和结构改型的参考。
